Глава 7 Трансляция сетевых адресов (NAT)
Руководство пользователя P660HN
134
7.6.4 Применение NAT
На следующем рисунке приведен вариант применения NAT, где три внутренних
локальных сети (логические локальные сети, образованные с помощью псевдонимов
IP), расположенные за устройством P660HN, взаимодействуют с тремя различными
глобальными сетями.

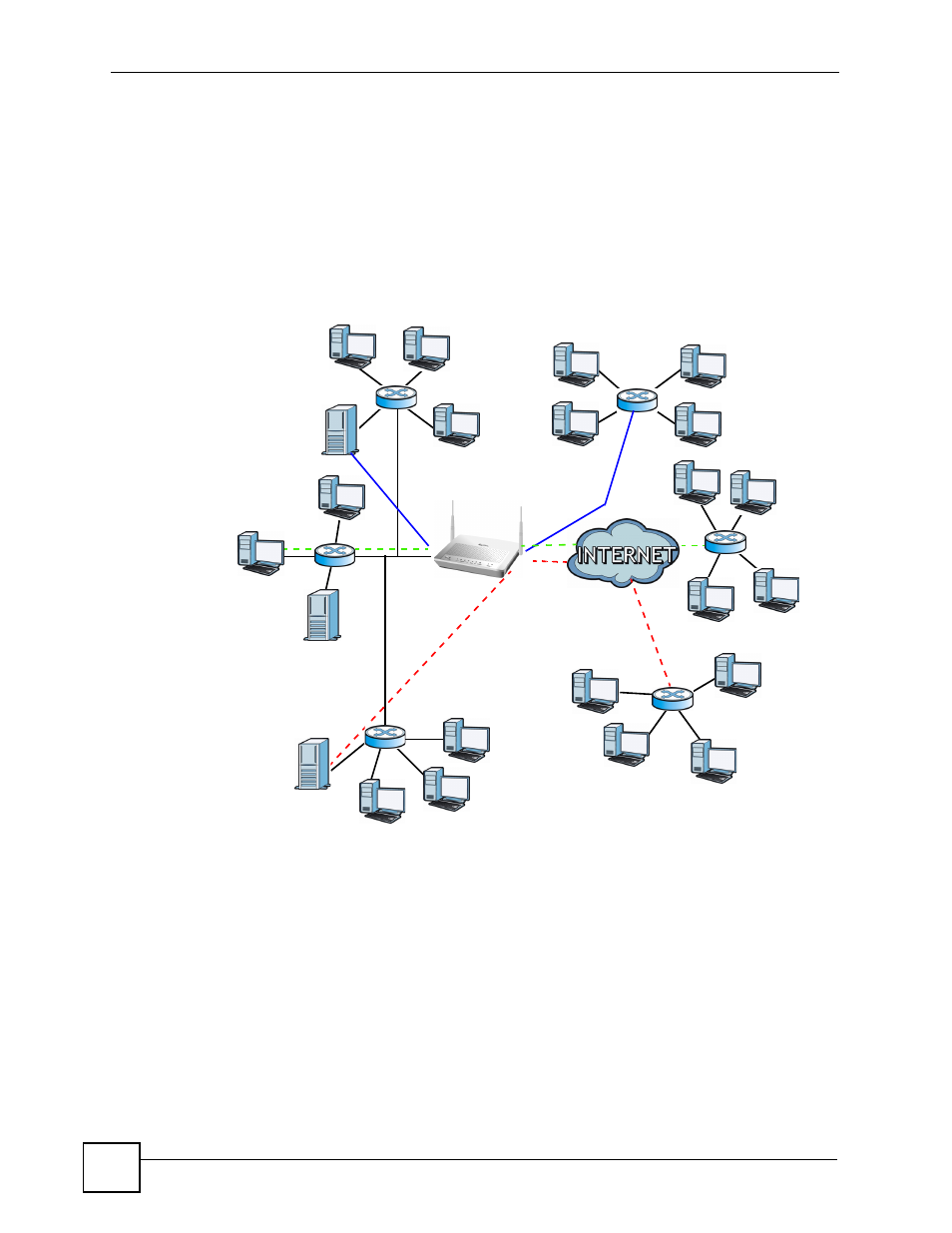

Рис. 59 Применение NAT с использованием псевдонимов IP
7.6.5 Типы отображения NAT
NAT поддерживает пять типов отображения IP-адресов/портов. Используются
следующие типы:
• One to One: В режиме один-к-одному устройство P660HN отображает один
локальный IP-адрес на один глобальный IP-адрес.
• Many to One: В режиме много-к-одному устройство P660HN отображает несколько
локальных IP-адресов на один глобальный IP-адрес. Эта функция эквивалентна SUA
(например, PAT, Port Address Translation – Преобразование адресов портов),
т. е. функции ZyXEL «Учетная запись одиночного пользователя», которая
поддерживалась в предыдущих моделях маршрутизаторов ZyXEL (опция SUA Only
в современных маршрутизаторах).
Корпорация B
Сервер NAT
192.168.3.1
LAN3: 192.168.3.X
Сетевой сервер
“R&D”=192.168.3.1
Адреса WAN: Адреса LAN: (IP по умолчанию)
IGA 1
--------------->
192.168.1.1
IGA 2
--------------->
192.168.2.1
IGA 3
--------------->
192.168.3.1
Сервер NAT
192.168.2.1
LAN2: 192.168.2.X
Сетевой сервер
“Sales”=192.168.2.1
Сервер
в сети отдела
=IP3 (IGA 3)
Сервер NAT
192.168.1.1
LAN2: 192.168.1.X
Сетевой сервер
“Admin=192.168.1.1
Корпорация A
Сервер в
сети отдела
=IP2 (IGA 2)
Сервер
в администраторской сети
=IP1 (IGA 1)
R&D
(Исследования
и разработка)
продаж
