20
FO 1076 Рис. 14
Возможность установки плиты в кухонной
мебели
Земля (желто-зеленый)
Нейтральный
провод
Фаза
FO 0480 Рис. 15
При установке плиты в составе кухонной
мебели необходимо выдержать размеры,
показанные на рис. 14.
Когда плита устанавливается в соответствии
с требованиями класса 2, подкласса 1 (т. е. как
встроенный элемент мебели), используйте для
подключения газа только гибкие металлические
трубки, соответствующие действующим в
стране правилам.
Электрическое подключение
Эта плита рассчитана на однофазное
напряжение 230 В.
Прежде чем приступить к подключению,
убедитесь в том, что:
– мощности сети в вашем доме достаточно
для нормальной работы плиты (см. табличку
с техническими данными);
– прибор правильно заземлен в соответствии
с действующими правилами и с
использованием сетевой розетки
надлежащего типа;
– розетка или разъем универсального
переключателя, используемого для
подключения плиты к сети, после установки
плиты на место должны быть легко
доступны.
Плита поставляется с электрическим шнуром
питания: вам придется подсоединить к нему
вилку, рассчитанную на нагрузку, обозначенную
в табличке с серийным номером плиты. Эту
вилку следует подключить к розетке
соответствующего типа.
Если вы хотите подключить плиту
непосредственно к сети, то вам нужно
установить между плитой и сетью
универсальный переключатель с минимальным
расстоянием между контактами 3 мм, соблюдая
при этом действующие правила. Фазовый
провод в коричневой оплетке, который выходит
из распределительной коробки плиты, всегда
должен быть подключен к фазе сети. Шнур
питания должен быть расположен так, чтобы
его температура нигде не превышала
окружающую температуру более чем на 50°С.

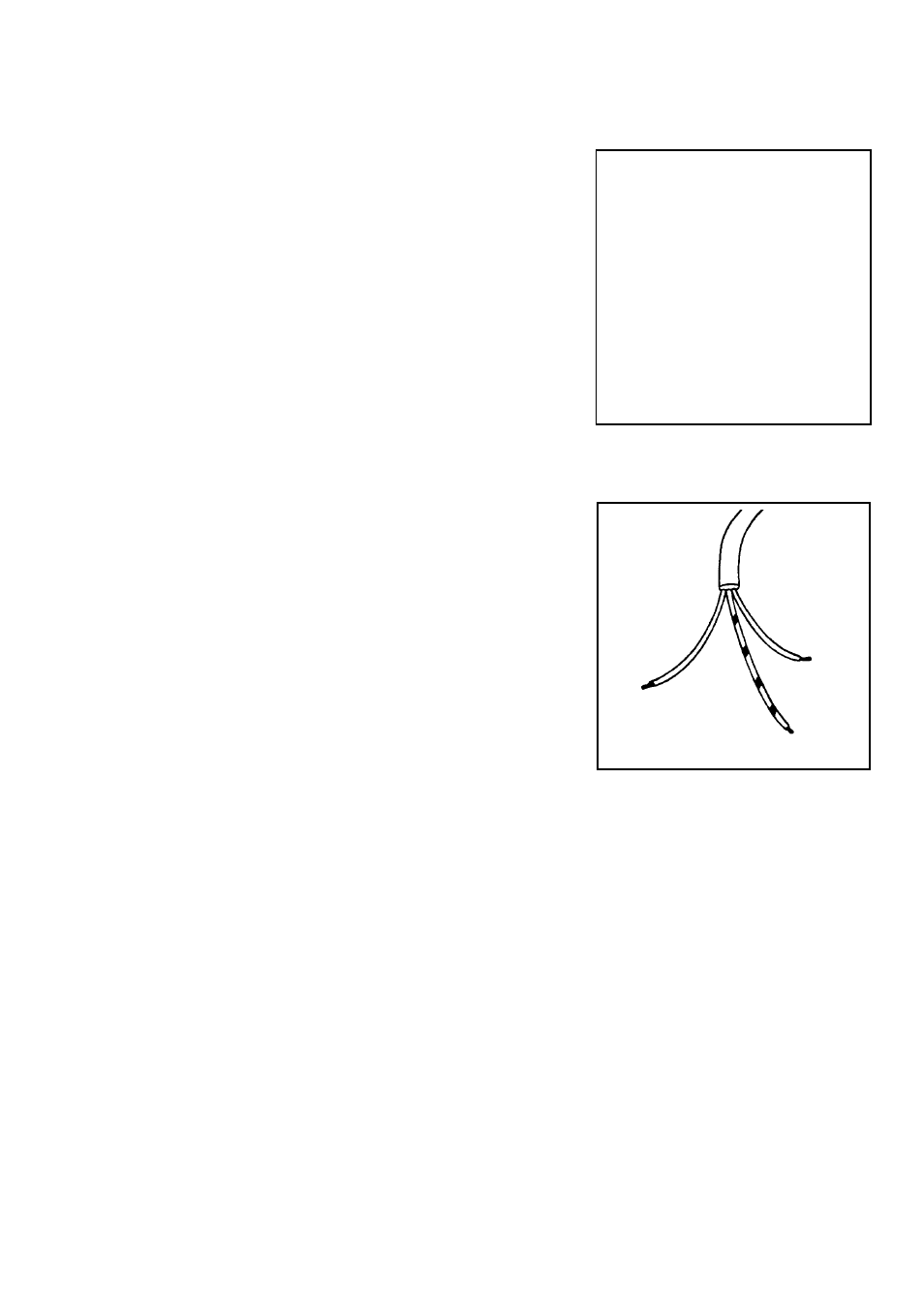

Замена шнура питания
Если возникнет необходимость замены шнура
питания, используйте только следующие типы
шнуров:
H05RR-F / H05VV-F / H05V2V2-F (T90).
Необходимо, чтобы желто-зеленый провод
заземления был примерно на 2 см длиннее
фазового и нейтрального проводов (рис. 15).
После подключения плиты к электросети
проверьте работу нагревательных элементов
в течение примерно 3 минут, чтобы убедиться
в том, что они работают нормально.
Изготовитель не несет ответственности в
тех случаях, когда не соблюдены меры
безопасности.
