инструкция по эксплуатации и установке
Подключение к системе центрального запирания
Сигнализация StarLine Twage имеет встроенные реле управления центральным
замком. Контакты реле выведены на 6-контактный разъем. Нагрузочная
способность встроенных реле 15А. Длительность управляющих импульсов
программируется (функция 9).

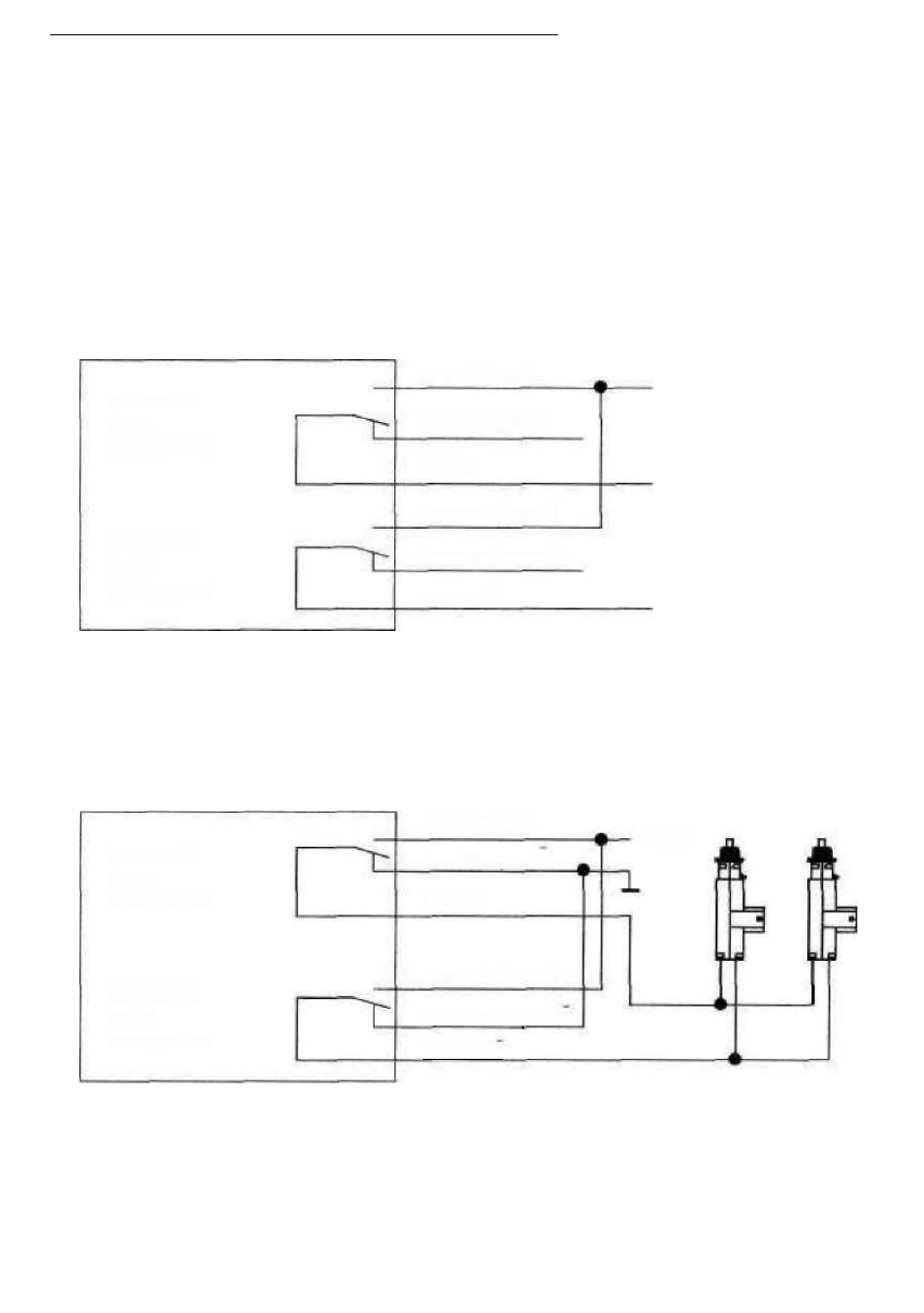

Схема подключения к системе запирания с положительным
или отрицательным управленияем
+12В или корпус
команда открыть
команда закрыть
Схема подключения к двухпроводным приводам
системы запирания
50
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
контакты
реле
запирания
контакты
реле
отпирания
сине-белый
сине-черный
синий
зелено-белый
зелено-черный
зеленый
контакты
реле
отпирания
контакты
реле
запирания
зелено-белый
зелено-черный
зеленый
+12В
сине-белый
сине-черный
синий
