StarLine Twage A8
Подключение внешней цепи блокировки двигателя
с использованием обычных реле
Разорвите одну из штатных цепей запуска двигателя и в разрыв цепи
подключите дополнительное реле. Тип контактов реле блокировки HP
(нормально-разомкнутые) или НЗ (нормально-замкнутые) программируется
(функция 15). Изначально на заводе запрограммирован НЗтип контактов реле.

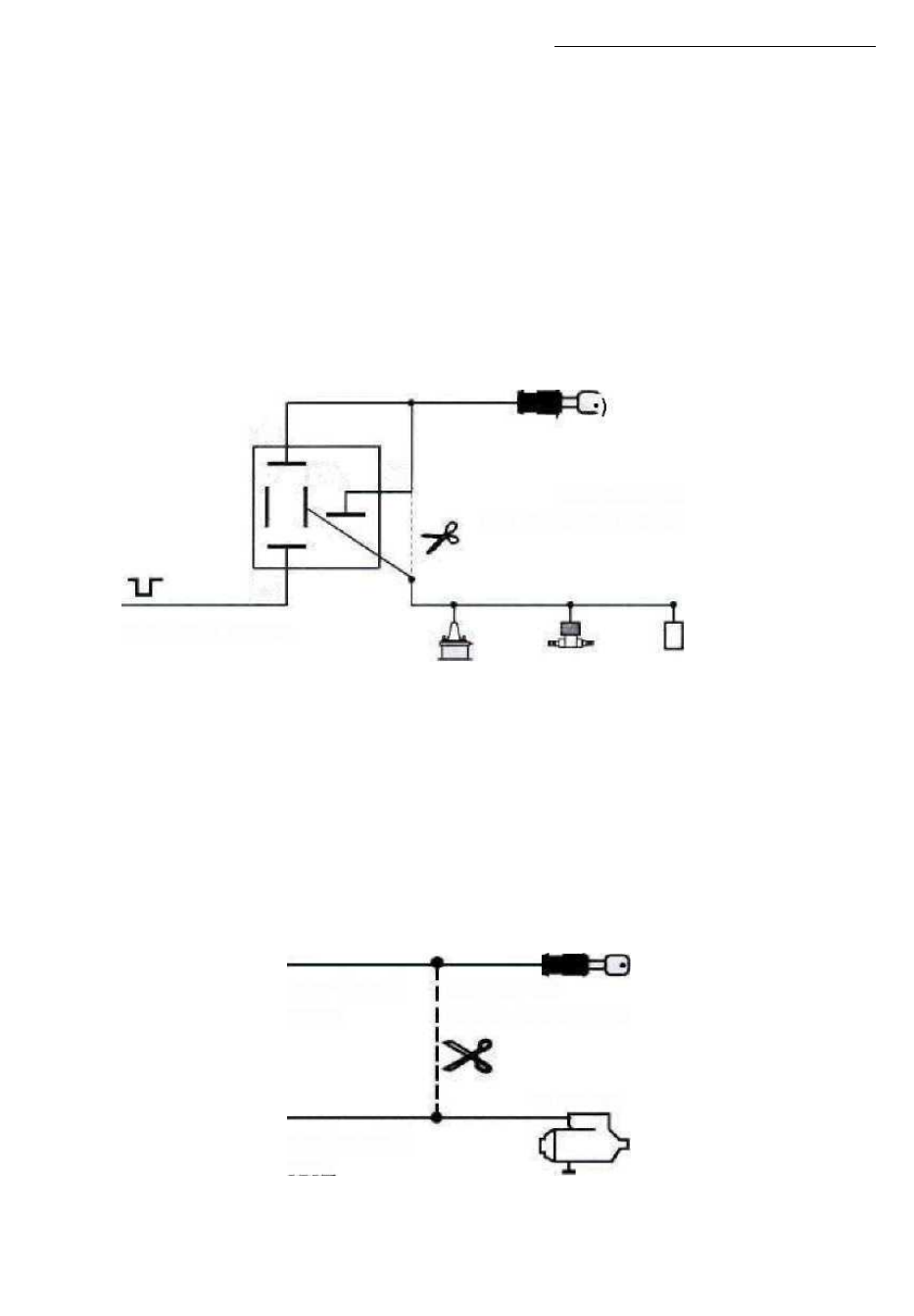

Пример схемы подключения одной из цепей показан на рисунке.
контакт 15
замок зажигания
реле блокировки
(тип контактов программируется)
черно-белый провод
катушка топливный электронное
зажигания электроклапан зажигание
Подключение встроенной цепи блокировки двигателя
Разорвите цепь между замком зажигания и стартером. В разрыв цепи
подключите черно-белый провод 6-контактного разъема со стороны замка
зажигания и черно-желтый провод 6-контактного разъема со стороны стартера.
Максимальный ток встроенного реле блокировки - 40А.
черно-белый
провод
черно-желтый
провод
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
47
контакт 50
замка зажигания
30
87А
87
85
86
стартер
