Страница 48

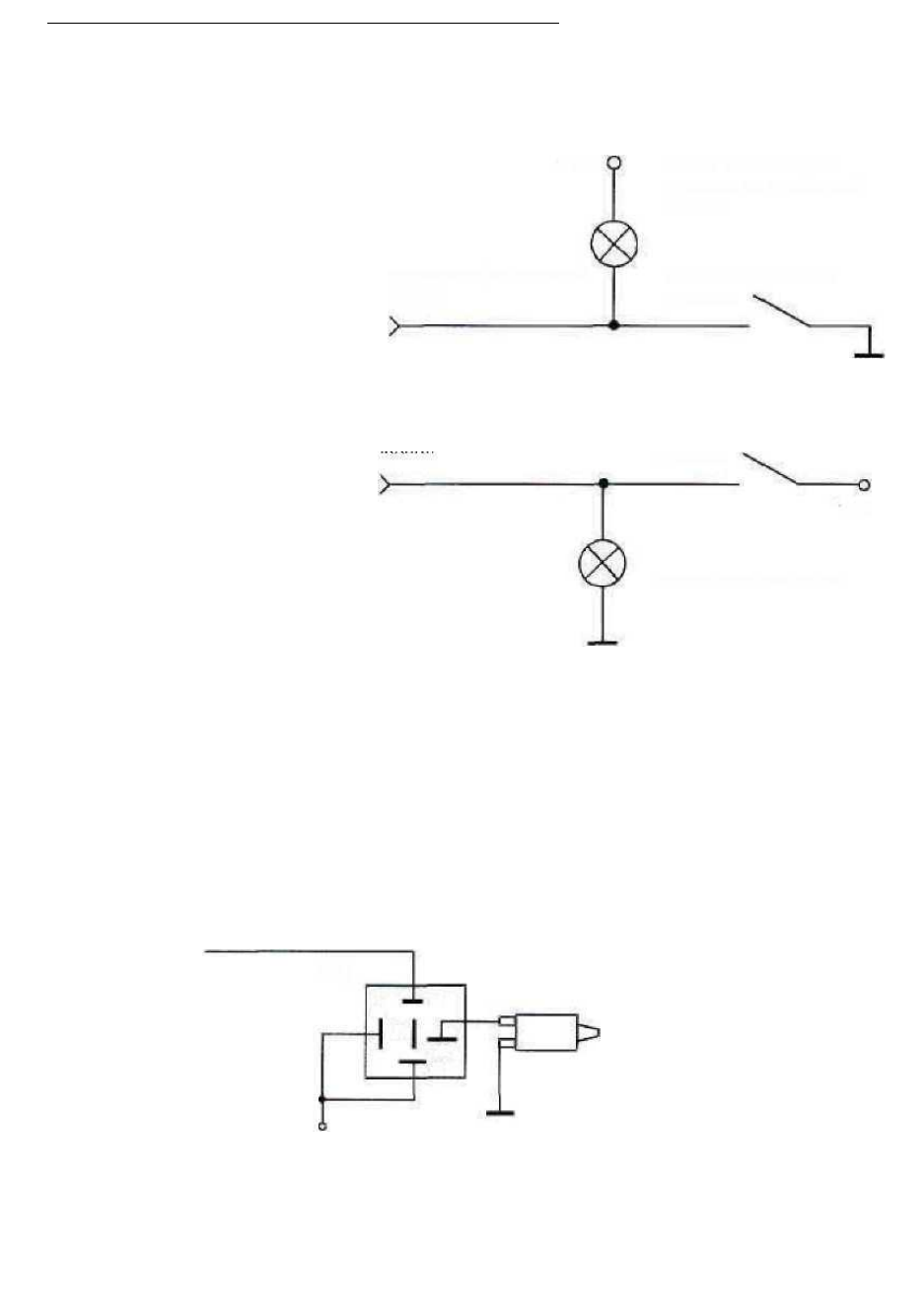

Подключение оранжево-фиолетового провода
на автомобилях с ручной и автоматической КПП
На автомобилях с ручной КПП
подключите этот провод к
кнопочному выключателю
стояночного тормоза, который
замыкается на корпус при
включении тормоза.
На автомобилях с автома-
тической КПП подключите этот
провод к кнопке педали тормоза,
замыкающейся на +12В при
нажатии педали тормоза.
оранжево-фиолетовый
провод
кнопка педали
тормоза
Подключение к соленоиду отпирания багажника
Сигнализация имеет выход для дистанционного отпирания багажника (желто-
черный провод). Максимальная нагрузка выхода - ЗООмА, при подключении
необходимо использовать дополнительное реле. Пример схемы подключения
показан на рисунке.
желто-черный провод
(выход доп.канала 1)
+12
электромеханический
замок багажника
корпус
48
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
лампы стоп-сигналов
+12В
кнопка стояночного
тормоза
оранжево-фиолетовый
провод
+ 12В
лампа стояночного
тормоза на приборной
панели
87
86
87А
30
85
