Подключение к салонному освещению
Сигнализация имеет выход, который может быть использован для подключения
к салонному освещению и реализации функции «вежливой подсветки салона»
(синий провод). Максимальная нагрузка выхода - З00мА, при подключении
необходимо использовать дополнительное реле. Пример схемы подключения

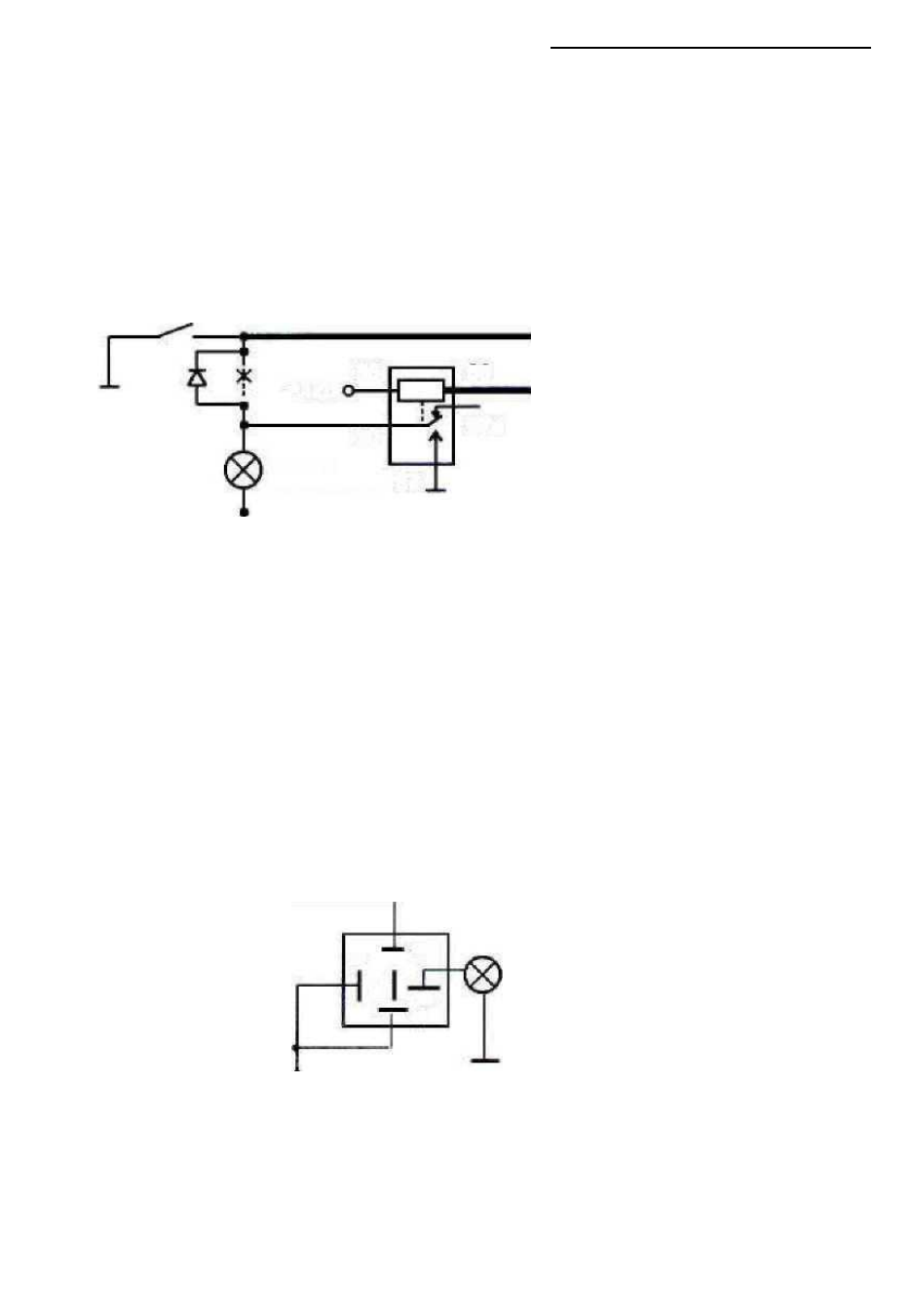

показан на рисунке.
концевые выключатели в дверях
сине-черный провод
(вход кнопок дверей)
синий провод
(выход доп. канала 4)
салонного
света
+ 12В
Подключение к ближнему свету фар
Дополнительный канал 2 сигнализации может быть использован для
подключения к ближнему свету фар и реализации функции «световая дорожка»
(желто-красный провод). Максимальная нагрузка выхода - 300 мА, при
подключении необходимо использовать дополнительное реле. Пример схемы
подключения показан на рисунке.
желто-красный провод
+ 12В
лампы ближнего света
корпус
