Страница 6
4

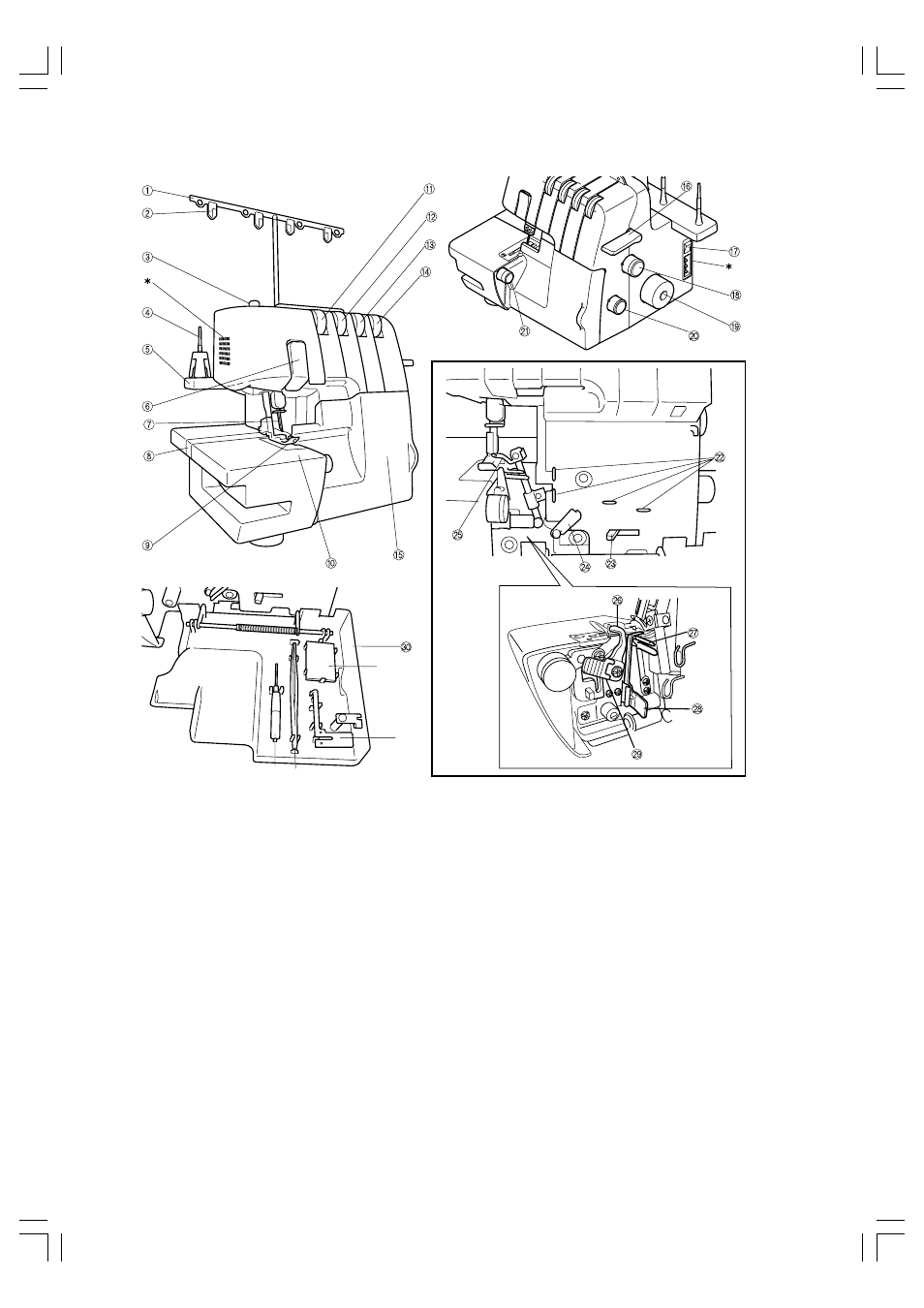

ГЛАВА 1
НАИМЕНОВАНИЕ ДЕТАЛЕЙ И ИХ НАЗНАЧЕНИЕ
I Маховичок
J Регулятор дифференциальной подачи ткани
K Регулятор ширины строчки
Под лицевой крышкой
L Нитенаправитель
M Рычажок заправки нити в нижний петлитель
N Нитепритягиватель для петлителей
O Верхний петлитель
P Верхний нож
Q Нижний петлитель
R Штифт регулировки стежка
S Рычаг ножа
t Отсек под лицевой крышкой
В отсеке под лицевой крышкой Вы можете хранить
принадлежности, а также штифт регулировки стежка
после его снятия.
<A>: Набор игл, <B>: Штифт регулировки стежка
после снятия (см. ГЛАВУ 5 “5Узкая обметочная
строчка/Подшивной стежок”), <C>: Пинцет,
<D>: Вороток с шестигранной головкой
* Вентиляционные отверстия
(на боковой и задней сторонах)
1 Стойка с нитенаправителями
2 Нитенаправитель
3 Винт регулировки давления прижимной
лапки
4 Держатель катушки
5 Подставка для катушки
6 Крышка нитепритягивателя
7 Иглы
8 Удлинитель платформы
9 Прижимная лапка
0 Крышка платформы
A Регулятор натяжения нити в левой игле
B Регулятор натяжения нити в правой игле
C Регулятор натяжения нити в верхнем
петлителе
D Регулятор натяжения нити в нижнем
петлителе
E Лицевая крышка
F Рычаг подъема прижимной лапки
G Выключатель электропитания и
лампочки подсветки
H Регулятор настройки длины стежка
<A>
<B>
<C>
<D>
