Русский
15
ГЛАВА 3
ЗАПРАВКА НИТИ
5. Пропустите нить вниз через выемку и узлы
заправки 5678, выделенные голубым
цветом в цифровой последовательности,
указанной на соответствующем рисунке.
ПРИМЕЧАНИЕ:
Убедитесь в том, что нить проходит через оба
нитепритягивателя
7 .
Продолжить в соответствии с разделом
“Упрощенная схема заправки нити в нижний
петлитель”.
Упрощенная схема заправки нити в
нижний петлитель
1. Сдвиньте рычажок заправки нити в нижний
петлитель <A> вправо.
Нижний петлитель <B> переместится в
положение, показанное на рисунке внизу.
<A>
<B>
<B>
ВНИМАНИЕ!
Рычажок заправки нити в нижний
петлитель можно сдвигать только в
направлениях, показанных стрелками.
Перемещение рычажка с усилием в любом
другом направлении может повредить его.
Перед перемещением рычажка заправки
нити в нижний петлитель убедитесь в том,
что игла находится в крайнем верхнем
положении.
2. Пропустите нить, как показано на рисунке.
Заправка нити должна осуществляться в
следующем порядке.
1. Нижний петлитель
2. Верхний петлитель
3. Правая игла
4. Левая игла

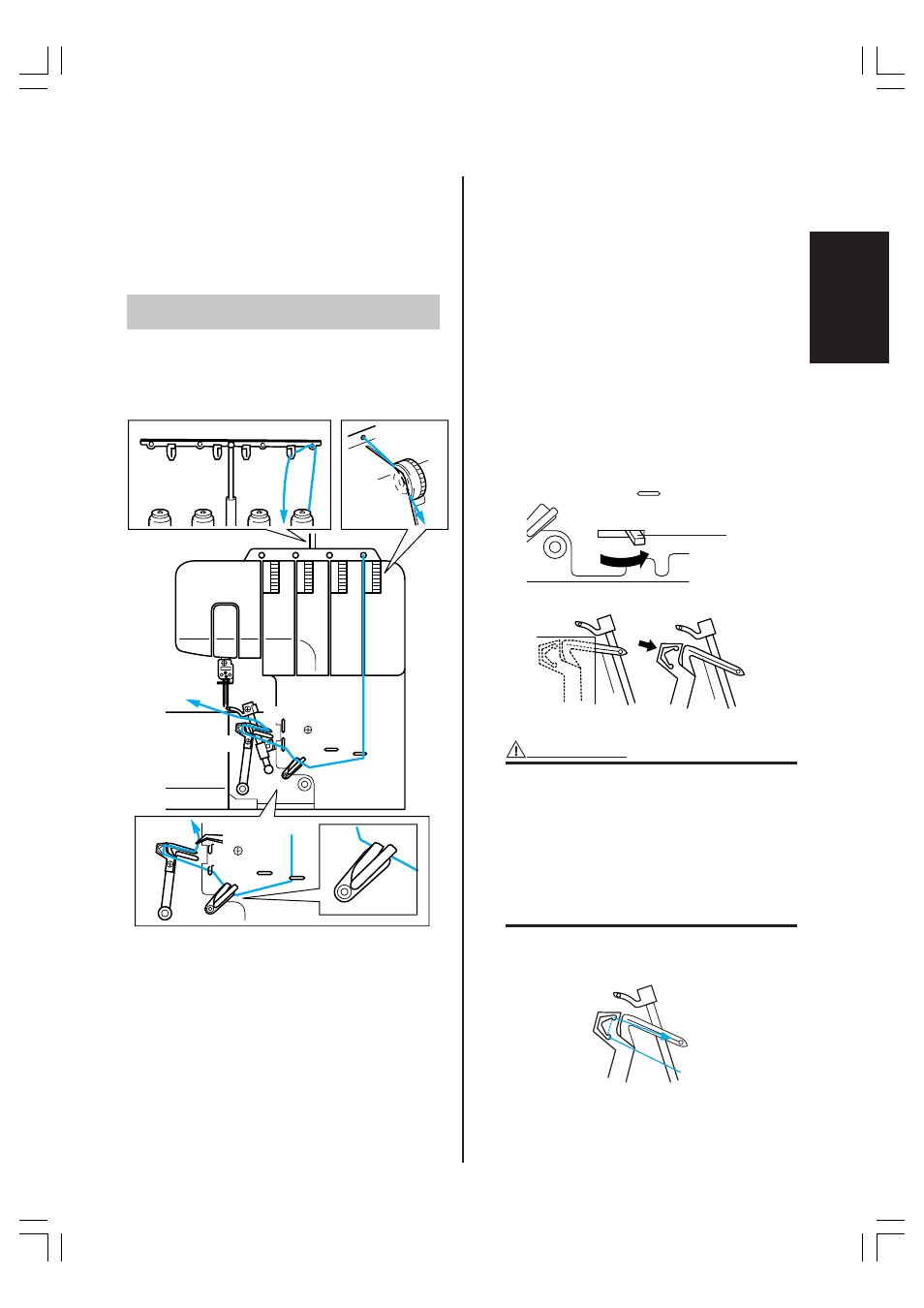

Заправка нити в нижний петлитель
Пропустите нить в последовательности,
показанной на рисунке, следуя вдоль голубой
линии в соответствии с номерами у каждого
узла заправки.
2
1
3
4
3
4
5
6
7
8 9
0
6
7
8 9
0
1. Откройте лицевую крышку, сдвинув ее
вправо и потянув верх крышки на себя.
2. Протяните нить с катушки вертикально
вверх через нитедержатель 1 и
нитенаправитель 2 на стойке с
нитенаправителями в направлении от
задней стороны к передней.
3. Пропустите нить через отверстие 3 в
верхней части машины.
4. Пропустите нить через натяжной шкив 4,
расположенный в выемке рядом с
регулятором натяжения нити с голубой
меткой.
