18

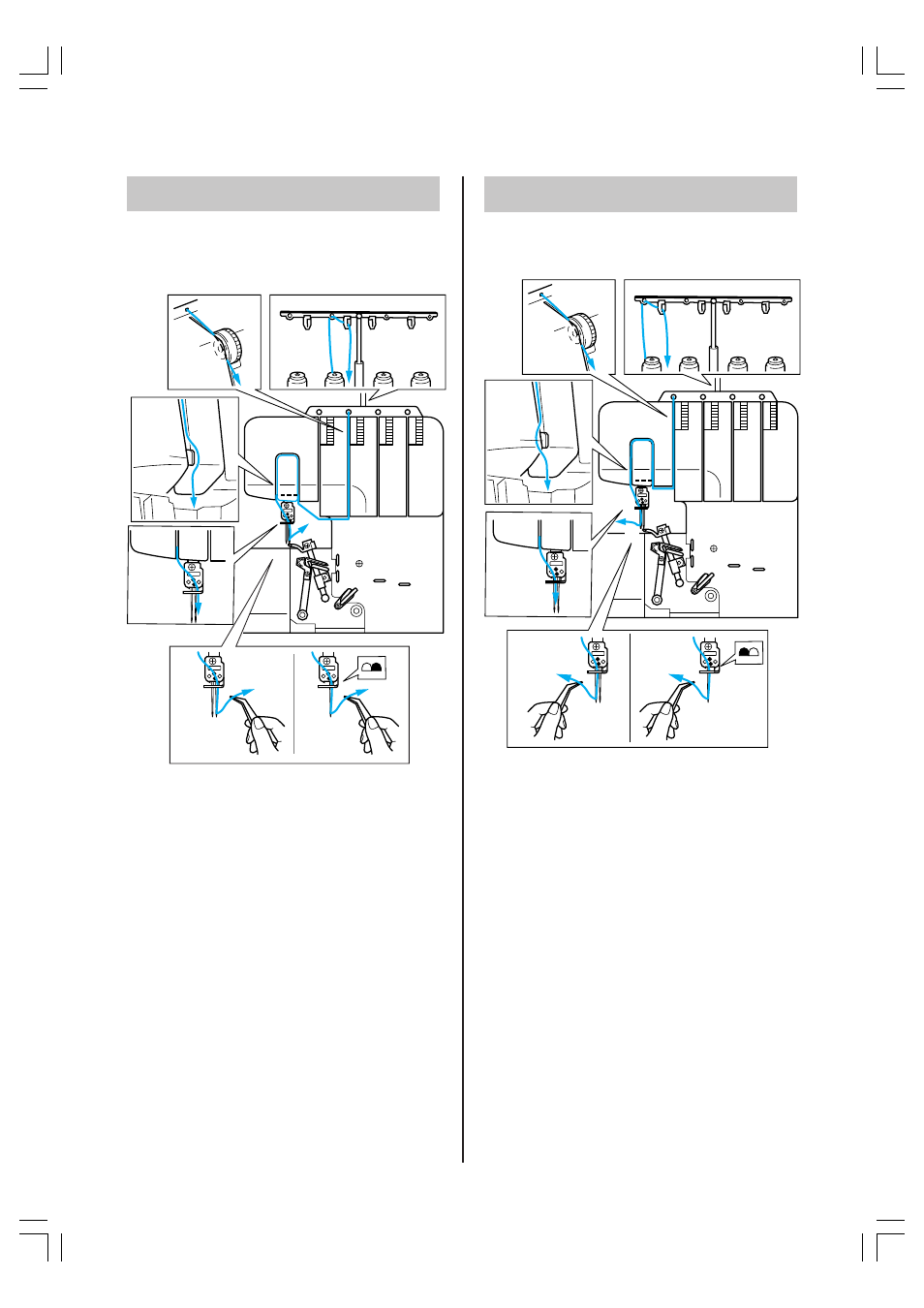

Заправка нити в правую иглу
Пропустите нить в последовательности, показанной
на приведенном ниже рисунке, следуя вдоль
розовой линии и в соответствии с номерами у
каждого узла заправки.
1. Протяните нить с катушки вертикально
вверх через нитедержатель 1 и
нитенаправитель 2 на стойке с
нитенаправителями в направлении от
задней стороны к передней.
2. Пропустите нить через отверстие 3 в
верхней части машины.
3. Пропустите нить через натяжной шкив 4,
расположенный в выемке рядом с
регулятором натяжения нити с розовой
меткой.
4. Пропустите нить вниз через выемку и узлы
заправки 5 6 7, выделенные розовым
цветом, в цифровой последовательности,
указанной на соответствующем рисунке.
ПРИМЕЧАНИЕ:
Убедитесь в том, что нить проходит справа от
сепаратора <A>.
5. Протяните нить вниз через нитепроводник
планки иглы, а затем через правую иглу 8
в направлении от лицевой стороны к задней.
(<B> две иглы/ <C> одна игла)
2
1
3
4
5
6
7
8
3
4
<A>
<B> <C>
8 8
7
Заправка нити в левую иглу
Пропустите нить в последовательности, показанной
на рисунке, следуя вдоль желтой линии и в
соответствии с номерами у каждого узла заправки.
1. Протяните нить с катушки вертикально
вверх через нитедержатель 1 и
нитенаправитель 2 на стойке с
нитенаправителями в направлении от
задней стороны к передней.
2. Пропустите нить через отверстие 3 в
верхней части машины.
3. Пропустите нить через натяжной шкив 4,
расположенный в выемке рядом с
регулятором натяжения нити с желтой
меткой.
4. Пропустите нить вниз через выемку и узлы
заправки 5 6 7, выделенные желтым
цветом, в цифровой последовательности,
указанной на соответствующем рисунке.
ПРИМЕЧАНИЕ:
Убедитесь в том, что нить проходит слева от
сепаратора <A>.
5. Протяните нить вниз через нитепроводник
планки иглы, а затем через левую иглу 8 в
направлении от лицевой стороны к задней.
(<B> две иглы/ <C> одна игла)
2
1
3
4
3
4
5
6
8
7
7
<A>
<B> <C>
8 8
