Приложение 1

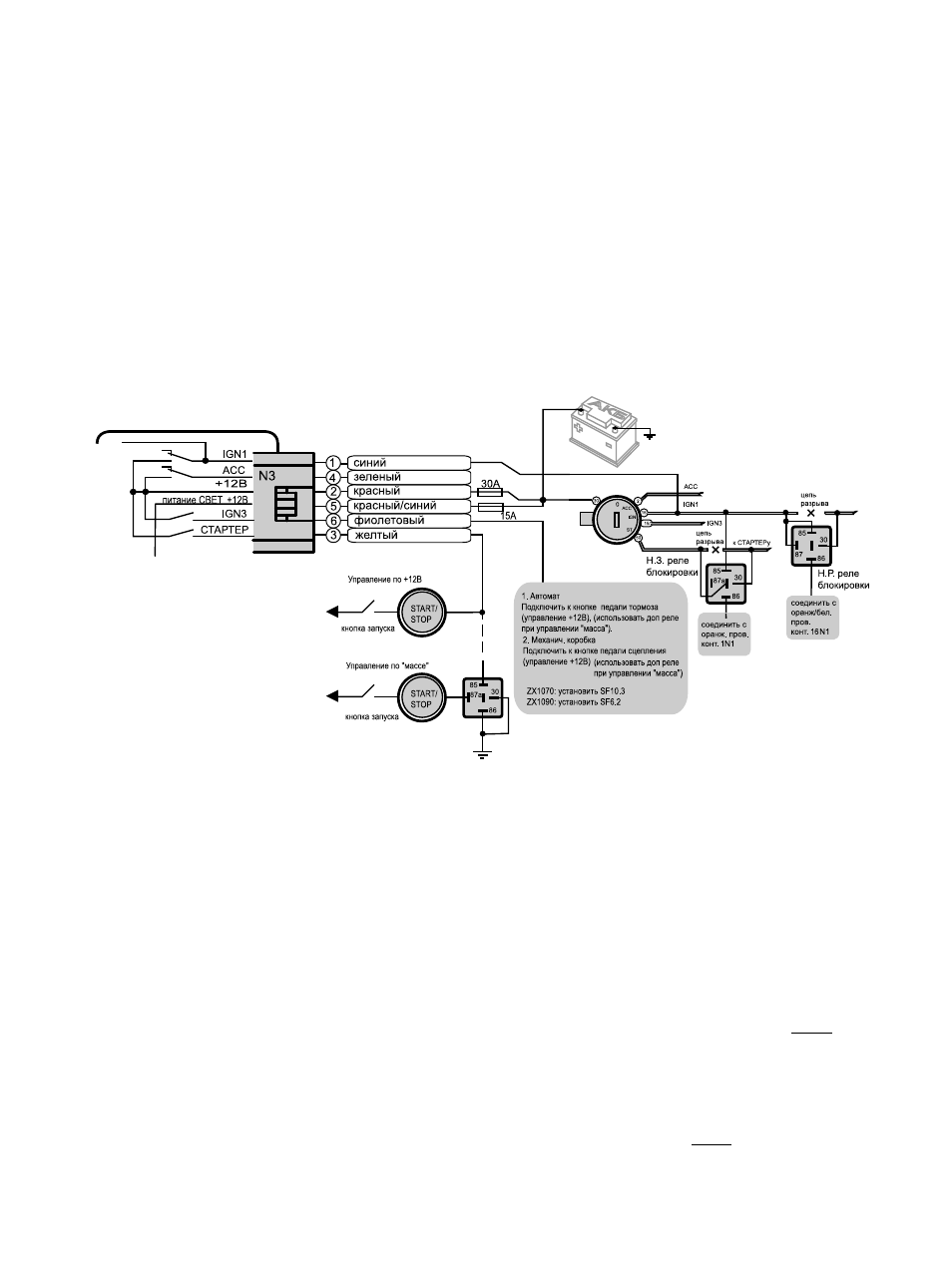

Подключение автоматического запуска двигателей
автомобилей с кнопкой «Push Start»
1. Определите полярность управляющего сигнала запуска двигателя на кнопке «Push Start».
2. Управление запуском по сигналу «Push Start» c замыканием на +12 В.
Подключите провод запуска стартера 3N3 (желтый) разъема управления запуском к проводу уп
равления на кнопке «Push Start».
3. Управление запуском по сигналу «Push Start» c замыканием на «массу». Используйте дополни
тельное реле.
Подключите провод запуска стартера 3N3 (желтый) разъема управления запуском к обмотке уп
равления дополнительного реле.
4. Аналогично выполняется подключение к кнопке педали тормоза (АКПП) или сцепления (МКПП)
управляющего выхода IGN3 для функции SF6.2.
Приложение 2
Удаленное цифровое реле блокировки R450
Цифровое реле блокировки R450 — реле с нормально замкнутыми контактами (R350 — реле с нор
мально разомкнутыми контактами), управляемое цифровым кодом по проводной линии связи. Пред
назначено для выполнения скрытых блокировок нормально замкнутого типа в системах охраны авто
мобилей производства PIT.
Постоянный ток коммутации — до 10 А.
Импульсный ток коммутации — до 25 А.
• Запрограммируйте (выберите) функцию управления цифровым реле по проводу ARM охран
ной системы F27.4 или F27.3.
• Подключите красный провод к источнику +12 В постоянного тока.
• Подключите черный провод реле к «массе» автомобиля к которой подключен провод «массы»
охранной системы.
• Подключите черный провод с белой полосой реле R450 к проводу ARM охранной системы
(оранжево белый).
