Sheriff ZX-1060 - Инструкция (Страница 73)

Метод установки 2
Этот метод установки можно использовать в тех автомобилях, которые имеют трех и более провод
ный штатный жгут антенны, идущий к кольцу антенны вокруг замка зажигания или не допускают
разрыв провода штатной катушки антенны (для части автомобилей европейского производства).
Данный метод может работать не со всеми транспондерными системами

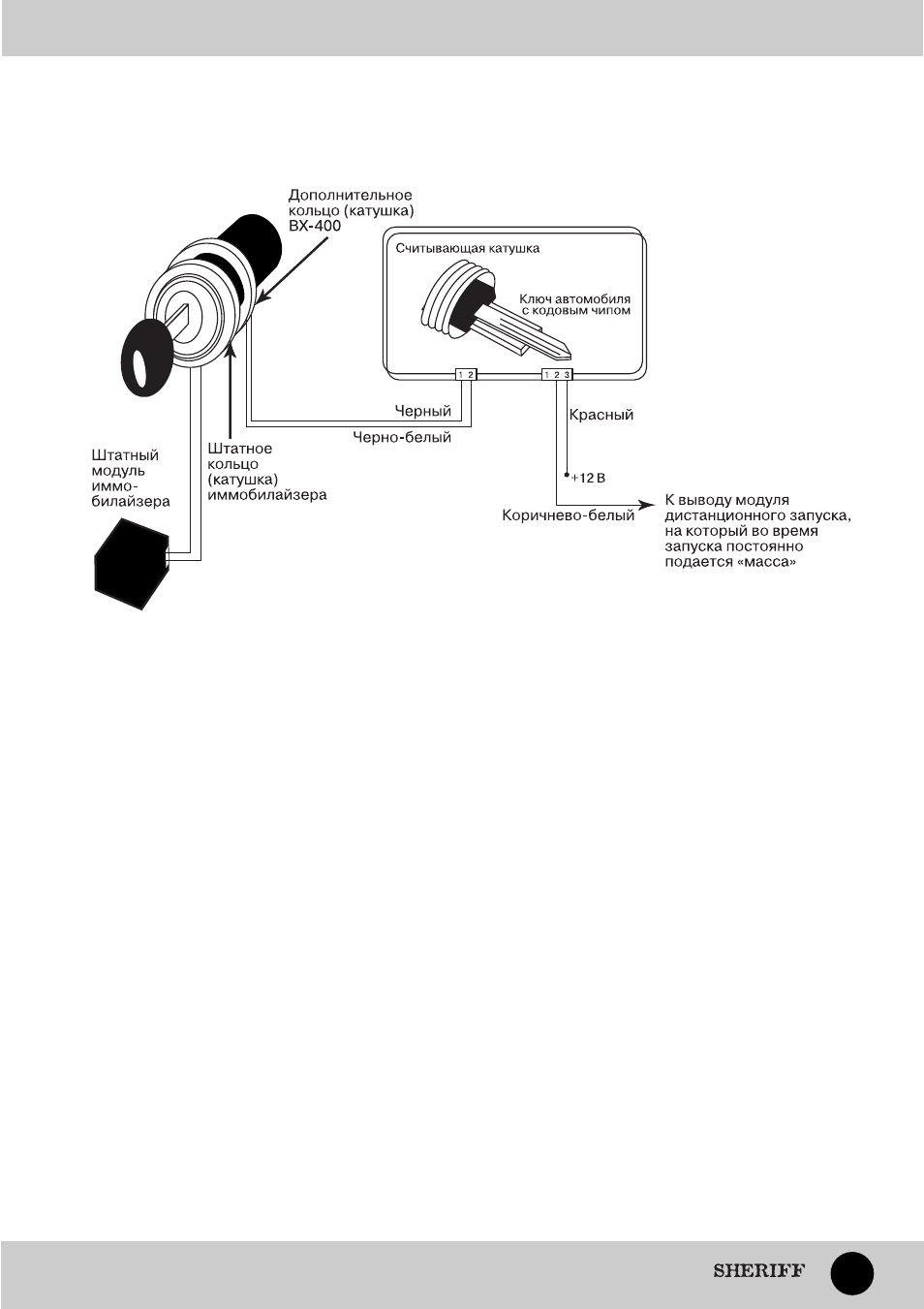

1. Откройте модуль и поместите в него ключ таким образом, чтобы головка ключа находилась вну
три кольца приемника, которое образовано плоским кабелем, как показано на рисунке. Закрепи
те ключ на месте и закройте модуль.
2. Разберите кожух вокруг замка зажигания автомобиля и найдите кольцевую антенну штатного
модуля трансивера.
3. Установите кольцевую антенну ВХ 400 в непосредственной близости от штатной кольцевой
антенны.
4. Подсоедините красный провод трехпроводного разъема к защищенному предохранителем про
воду питания +12 В, независимо от того, подается ли питание на этот провод постоянно или
только при включенном зажигании.
5. Подсоедините коричнево белый провод к выходу канала СН6 системы ZX 1060, на который в
течение всего времени работы устройства дистанционного запуска постоянно подается «масса».
После успешного тестирования установки путем дистанционного запуска двигателя автомобиля
соберите кожух вокруг замка зажигания.
