Приложение 1
Система обхода штатного иммобилайзера (модель SHERIFF ВХ 400)
Если ваш автомобиль укомплектован штатным иммобилайзером, используйте модуль (приобретает
ся отдельно) ВХ 400 (ВХ 400М) для корректного обеспечения функции автоматического запуска
двигателя вашего автомобиля системой ZX 1O60.
Метод установки 1
Этот метод установки можно использовать вместо применения кольца антенны KD KB в тех автомо
билях, которые имеют двухпроводный штатный жгут антенны, идущий к кольцу антенны вокруг зам
ка зажигания (для части автомобилей американского производства).
Данный метод может работать не со всеми транспондерными системами
1. Откройте модуль и поместите в него ключ таким образом, чтобы головка ключа находилась вну
три кольца приемника, которое образовано плоским кабелем, как показано на рисунке. Закрепи
те ключ на месте и закройте модуль.
2. Отрежьте кольцо антенны с двухпроводного кабеля.
3. Разберите кожух вокруг замка зажигания автомобиля и найдите двухпроводный кабель, кото
рый идет от штатного кольца антенны к штатному модулю трансивера.

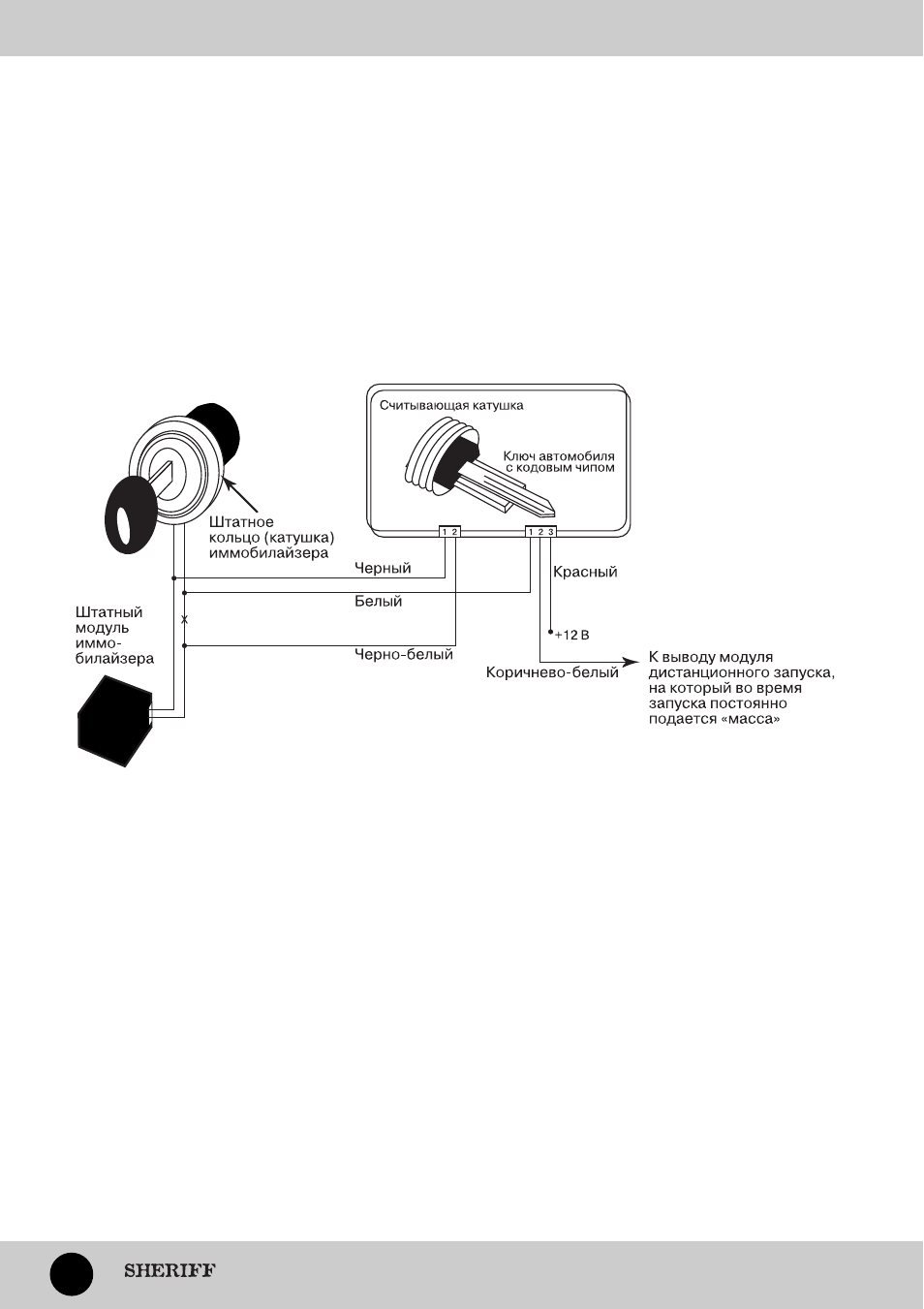

4. Обрежьте один из проводов посередине и подсоедините черный и черно белый провода двух
проводного кабеля антенны к штатному двухпроводному жгуту, как показано на рисунке.
5. Подсоедините белый провод трехпроводного разъема, показанного на рисунке, к тому концу пе
ререзанного штатного провода, который идет к замку зажигания автомобиля.
6. Подсоедините красный провод трехпроводного разъема к защищенному предохранителем про
воду питания +12 В, независимо от того, подается ли питание на этот провод постоянно или
только при включенном зажигании.
7. Подсоедините коричнево белый провод к выходу канала СН6 системы ZX 1060, на который в те
чение всего времени работы устройства дистанционного запуска постоянно подается «масса».
После успешного тестирования установки путем дистанционного запуска двигателя автомобиля
соберите кожух вокруг замка зажигания.
