Руководство пользователя MOTIF XF
76

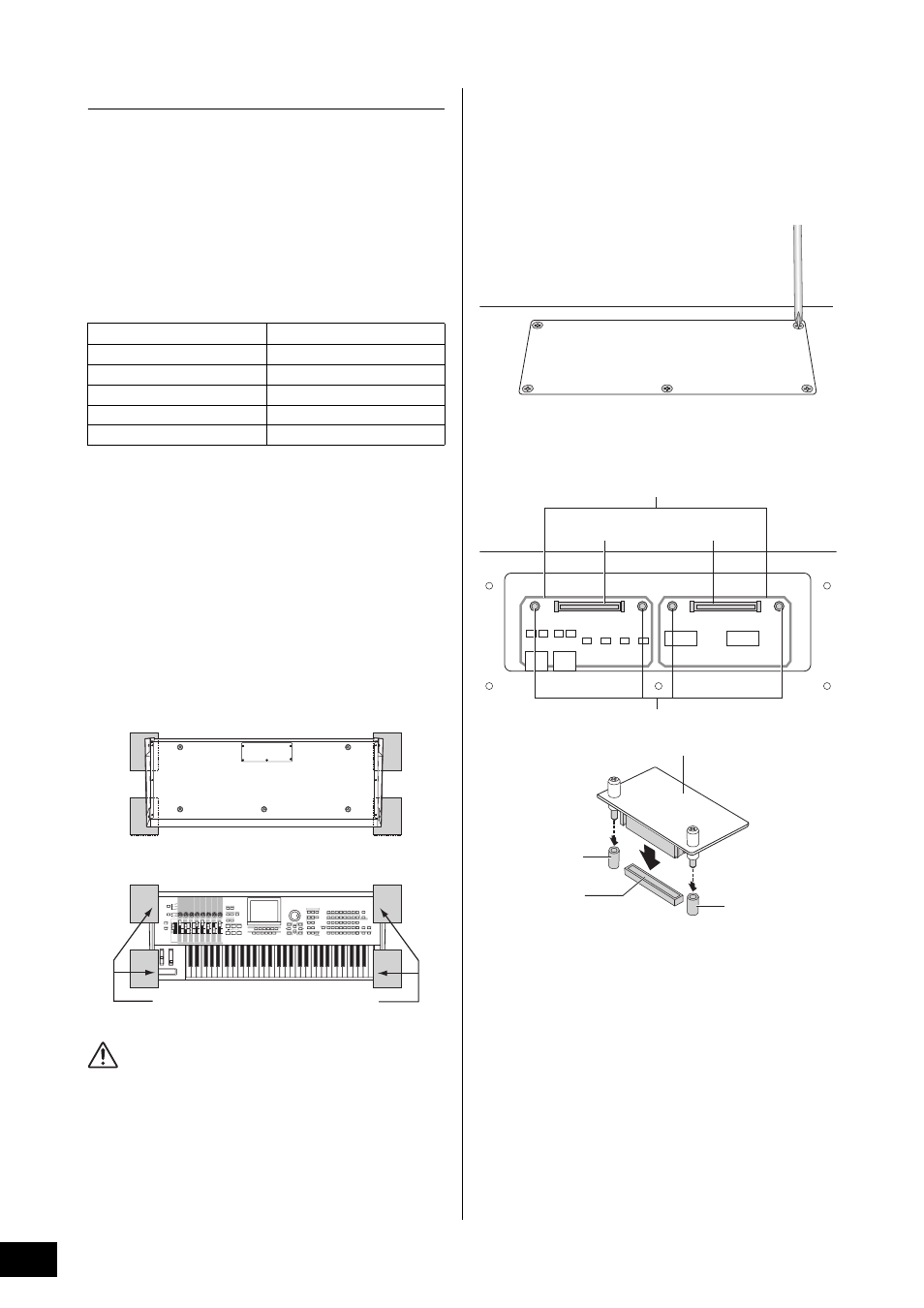

Установка дополнительного оборудования
FL512M/FL1024M
Конфигурация
Предусмотрено два типа модулей расширения флэш-памяти:
FL512M
Объем памяти 512 Мбайт.
FL1024M
Объем памяти 1024 Мбайт.
В инструменте MOTIF XF предусмотрено два слота. Это означает,
что в инструмент MOTIF XF можно установить максимально два
модуля.
Процедура установки
1
Выключите питание MOTIF XF и отсоедините
кабель питания. Кроме того, обязательно
отключите MOTIF XF от всех внешних устройств.
2
Переверните MOTIF XF клавиатурой вниз,
обеспечив прямой доступ к нижней части
инструмента.
Для защиты ручек, колесиков и регуляторов от повреждения
поставьте клавиатуру так, чтобы четыре угла опирались на что-
либо, например, на журналы или подушки. Найдите опоры для
всех четырех углов, стараясь не прикасаться к ручкам,
колесикам и регуляторам.
ВНИМАНИЕ
Так как инструмент (особенно MOTIF XF8) имеет большой вес,
эту процедуру следует выполнять вдвоем или втроем.
3
Снимите нижнюю крышку.
Повернув заднюю панель MOTIF XF к себе, извлеките винты из
крышки с помощью крестовой отвертки. Отвинтив винты,
сдвиньте и снимите крышку.
Важно
Сохраните извлеченные винты в надежном месте. Они потребуются
при креплении крышки к инструменту после установки.
4
Установите FL1024M или FL512M в слоты.
Как показано ниже, имеется два гнезда.
Установите модули в гнезда в следующей последовательности.
Устанавливаемые модули
Объем памяти
FL512M
512 Мбайт
FL1024M
1024 Мбайт
FL512M + FL512M
1024 Мбайт
FL512M + FL1024M
1536 Мбайт
FL1024M + FL1024M
2048 Мбайт
Вид клавиатуры снизу
Найдите опоры для всех четырех углов, стараясь
не прикасаться к ручкам, колесикам
и регуляторам.
Задняя
Нижняя сторона
Расположение FL512M/FL1024M
Гнездо 2
Гнездо 1
Отверстие с резьбой
1
2
Модуль расширения флэш-памяти
Отверстие с резьбой
Гнездо
Отверстие с резьбой
