Руководство пользователя MOTIF XF 15

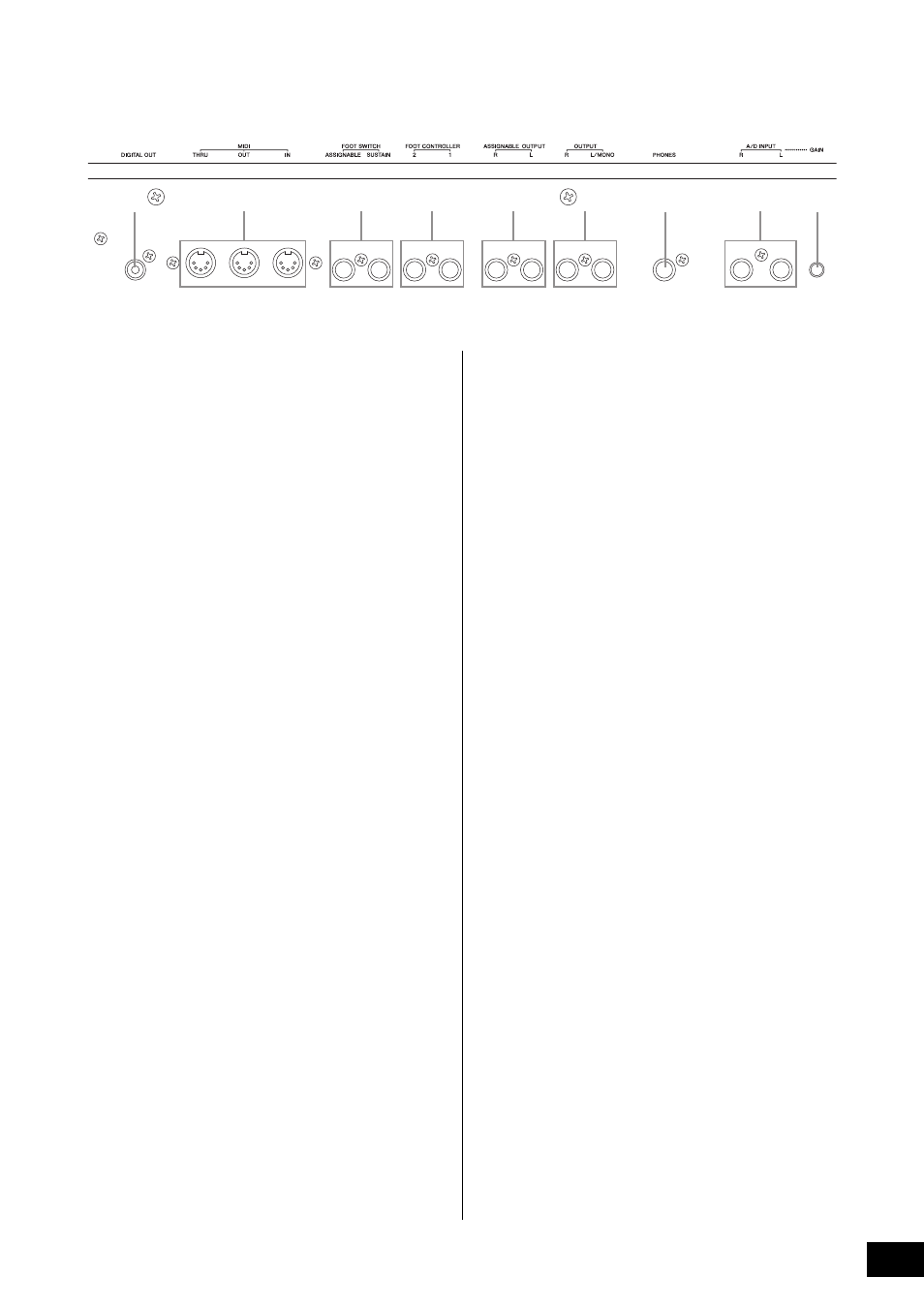

Элементы управления и функции
Гнезда FOOT SWITCH
Служат для подключения педального переключателя FC3/
FC4/FC5 (продается отдельно) к гнезду SUSTAIN и педального
переключателя FC4/FC5 к гнезду ASSIGNABLE. При подключении
к гнезду SUSTAIN поддерживаются элементы управления
педального переключателя. При подключении к гнезду
ASSIGNABLE педальный переключатель может управлять
только одной из разных назначенных функций. Функцию
можно назначить в режиме редактирования тембра.
Дополнительную информацию можно найти в главе
«Режим тембра» Справочного руководства.
Гнезда FOOT CONTROLLER
Служат для подключения дополнительных ножных контроллеров
(FC7 и FC9). Каждое гнездо позволяет непрерывно управлять
одной из различных назначаемых функций, таких как громкость,
тон, высота тона или другие характеристики звука. Функцию
можно назначить в режиме редактирования тембра.
Дополнительную информацию можно найти в главе
«Режим тембра» Справочного руководства.
Гнезда ASSIGNABLE OUT L и R
Аудиосигналы линейного уровня выводятся из инструмента
через эти гнезда для наушников (1/4-дюймовый монофонический
штекер). Эти выходные гнезда являются независимыми по
отношению к основным выходным гнездам (гнезда L/MONO и R,
показанные ниже) и могут быть назначены для любой клавиши
тембра ударных или партии. Это позволяет маршрутизировать
определенные тембры или звуки для обработки с помощью
внешнего генератора эффектов. Для этих гнезд можно назначать
следующие партии:
• Аудиопартия в режиме тембра
• Клавиша тембра ударных, для которой назначен ударный
инструмент/перкуссия.
• Любая партия исполнения*
• Любая партия композиции*
• Любая партия образца*
* Включая партию аудиовхода
Назначение партии, указанное выше, можно установить через параметр
Output Select (выбор выхода). Подробные сведения приведены
в Справочном руководстве.
Гнезда OUTPUT L/MONO и R
Аудиосигналы линейного уровня выводятся через эти гнезда
для подключения наушников. Для монофонического выходного
сигнала следует использовать только гнездо L/MONO.
Гнездо PHONES (наушники) (стр. 16)
Это стандартное гнездо для стереофонических наушников служит
для подключения комплекта стереофонических наушников.
Гнезда A/D INPUT (стр. 47)
Через эти комбинированные гнезда можно вводить внешние
аудиосигналы (1/4-дюймовый монофонический штекер). К этим
гнездам можно подключить такие устройства, как микрофон,
гитара, бас, проигрыватель компакт-дисков. Их входной
аудиосигнал может звучать как аудиопартия тембра, исполнения,
композиции или образца. В режиме сэмплирования (стр. 47) эти
гнезда можно использовать для сбора аудиоданных в качестве
сэмплов. Кроме того, можно использовать специальную функцию
вокодера, подключив микрофон к этому гнезду L для ввода голоса
через микрофон.
Используйте 1/4-дюймовые монофонические штекеры.
Для стереосигналов (например, из аудиоустройства)
используйте оба гнезда. Для монофонических сигналов
(например, от микрофона или гитары) используйте только
гнездо L.
Ручка GAIN (стр. 50)
Служит для регулировки усиления входного аудиосигнала для
гнезд A/D INPUT (см. выше). Эта регулировка может потребоваться
для установки оптимального уровня аудиосигнала в зависимости
от подключенного устройства (микрофон, проигрыватель
компакт-дисков и т. п.).
