Yamaha MOTIF XF6 - Инструкция (Страница 14)

Руководство пользователя MOTIF XF 14
Элементы управления и функции

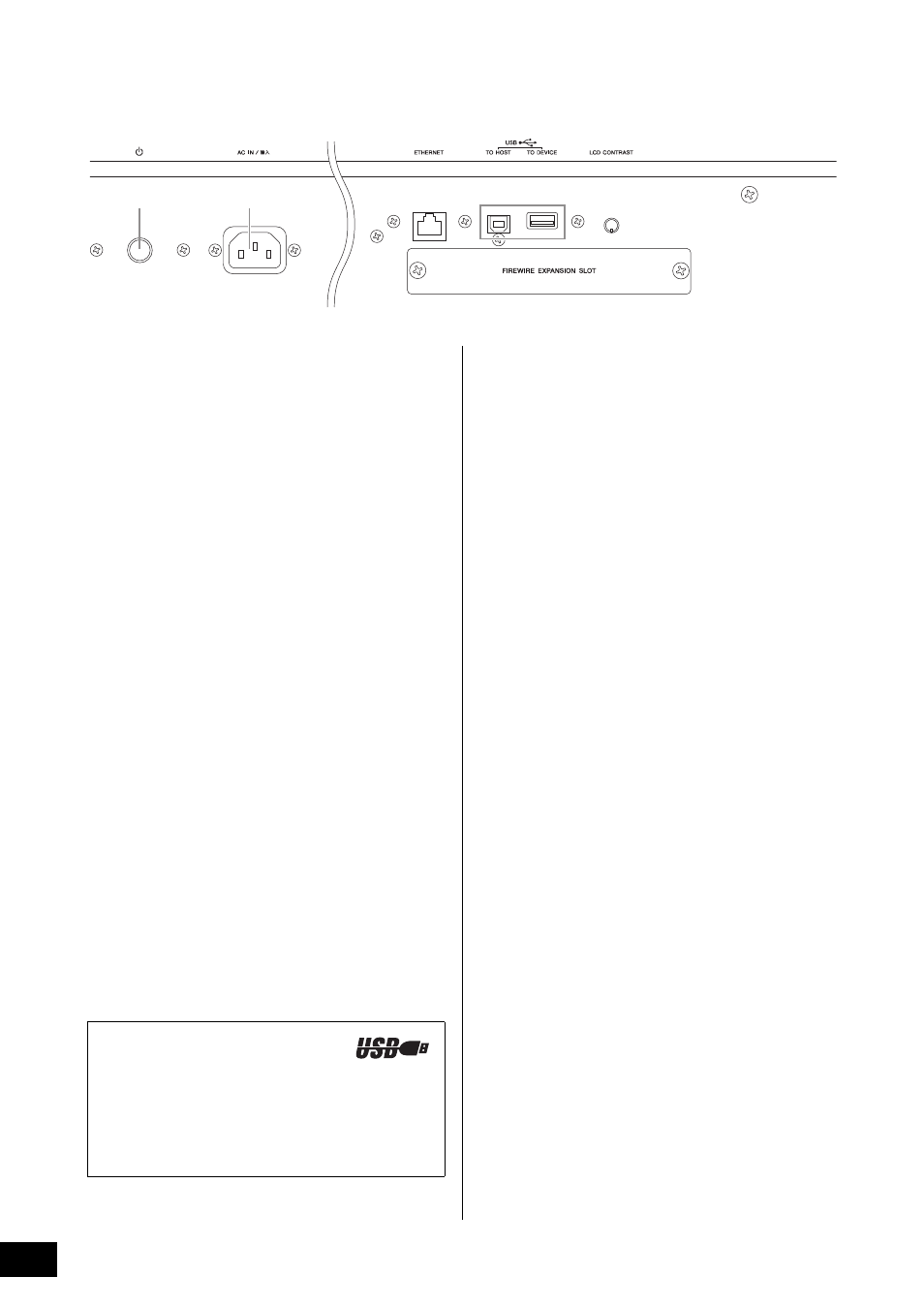

Задняя панель
(Выключатель питания) (стр. 16)
Служит для включения ( ) или выключения ( ) питания.
AC IN (разъем для подключения
кабеля питания)
Подключите кабель питания переменного тока к этому гнезду
перед подключением его к розетке электросети. Используйте
только кабель питания из комплекта поставки этого
инструмента. При потере или повреждении кабеля свяжитесь
с представителем корпорации Yamaha для его замены.
Использование неподходящего кабеля может привести
к возгоранию и поражению электрическим током!
Разъем ETHERNET
С помощью этого разъема и кабеля локальной сети можно
подключить MOTIF XF к локальной сети. При подключении к сети
MOTIF XF позволяет работать с дисками компьютеров в этой
сети. Дополнительную информацию можно найти в главе
«Подключения» Справочного руководства.
Разъемы USB (стр. 56, 65)
Существуют два типа USB-разъемов. Разъемы обоих этих типов
имеются на задней панели инструмента.
Разъем USB TO HOST служит для подключения этого инструмента
к компьютеру кабелем USB и позволяет передавать данные
MIDI между устройствами. В отличие от MIDI-интерфейса,
USB-интерфейс может обслуживать множество портов (стр. 57)
при передаче данных по одному кабелю. USB-соединение между
инструментом и компьютером может использоваться только
для передачи MIDI-данных. Передача аудиоданных через
USB-интерфейс невозможна.
Разъем USB TO DEVICE используется для подключения
инструмента к запоминающему USB-устройству (дисководу
жестких дисков, дисководу CD-ROM, флэш-памяти и т. п.) через
кабель USB. Это позволяет сохранять созданные на инструменте
данные на внешнем USB-устройстве хранения данных
и загружать данные с USB-устройства в инструмент. Операции
сохранения/загрузки могут выполняться в режиме файлов.
Регулятор контрастности ЖК­дисплея
(стр. 17)
Служит для настройки контрастности ЖК-дисплея.
Крышка платы расширения
FireWire (FW16E) (стр. 74)
Сняв эту крышку, можно установить дополнительную плату FW16E.
При установленной плате FW16E (оснащенной разъемом IEEE1394)
можно дополнить инструмент MOTIF XF удобным и простым
средством подключения к компьютеру, совместимому с IEEE1394.
ПРИМЕЧАНИЕ Корпорация Yamaha рекомендует использование кабеля
IEEE1394 длиной не более 4,5 метров.
ПРИМЕЧАНИЕ Цифровой аудиовыход через разъем IEEE1394 имеет
фиксированное разрешение 24 бита/44,1 кГц.
Разъем DIGITAL OUT
Этот разъем служит для вывода цифровых сигналов через
коаксиальный кабель (RCA). Используется цифровой формат
сигналов CD/DAT (S/P DIF). Этот разъем позволяет выводить
цифровой сигнал с разрешением 44,1 кГц/24 бита. С помощью
этого гнезда можно записывать исполнение на клавиатуре или
воспроизведение на этом синтезаторе композиции/образца на
внешний носитель (например, на устройство записи компакт-
дисков) с исключительно высоким качеством звука, благодаря
прямому цифровому подключению.
ПРИМЕЧАНИЕ Аудиосигнал, который выводится через разъем DIGITAL
OUT, совпадает с сигналом, который выводится через
гнезда OUTPUT L/MONO и R, за исключением того,
что этот аудиосигнал является цифровым или аналоговым.
Это приводит к тому, что параметр выхода DIGITAL OUTPUT
для каждой партии или каждой клавиши ударных зависит
от параметра гнезд OUTPUT L/MONO и R.
Разъемы MIDI IN/OUT/THRU
Разъем MIDI IN служит для приема управляющих данных или
данных исполнения с другого MIDI-устройства, например
внешнего секвенсора. Разъем MIDI THRU служит для
перенаправления принимаемых MIDI-данных (через MIDI IN)
на подключенные устройства, позволяя выстраивать цепочки
дополнительных MIDI-инструментов. Разъем MIDI OUT служит
для передачи всех управляющих данных, данных исполнения
или воспроизведения с инструмента MOTIF XF на другое MIDI-
устройство, например внешний секвенсор.
USB
USB — это сокращение от Universal Serial Bus
(универсальная последовательная шина). USB представляет
собой интерфейс для связи компьютера с периферийными
устройствами, который позволяет передавать данные
гораздо быстрее, чем при подключении через обычный
последовательный порт.
