Руководство пользователя MOTIF XF
58
Использование подключенного компьютера
3
Убедитесь, что разъем IEEE1394 инструмента
MOTIF XF допускает связь в формате MIDI.
Нажмите кнопку [UTILITY] для перехода в служебный режим,
затем нажмите кнопку [F5] и кнопку [SF2] для вызова экрана MIDI.
Установите для параметра MIDI In/Out значение «FW».
4
Убедитесь, что разъем IEEE1394 инструмента
MOTIF XF допускает связь в аудиоформате.
При передаче аудиосигналов через разъем IEEE1394 установите
параметр Output Select (выбор выхода) MOTIF XF. При приеме
аудиосигналов через разъем IEEE1394 установите параметры
аудиовхода FW MOTIF XF. Подробные сведения см. на стр. 59.
5
Нажмите кнопку [STORE] для сохранения этой
настройки.
Что можно делать
с подключением IEEE1394
Можно интегрировать MOTIF XF в программное обеспечение
DAW на компьютере, подключив MOTIF XF с FW16E к компьютеру.
Дополнительная информация приведена ниже.
• Передача данных нескольких аудиоканалов между MOTIF XF
и компьютером (до 16 каналов из MOTIF XF на компьютер
и до 6 каналов с компьютера в MOTIF XF)
• Одновременная запись в программное обеспечение секвенсора
(а) своего исполнения на MOTIF XF и (б) исполнения компьютерного
программного обеспечения секвенсора, которое использует
MOTIF XF в качестве тон-генератора MIDI
• Контроль через MOTIF XF аудиовыхода с компьютера и аудиовыхода
с MOTIF XF
• Использование Cubase совместно с MOTIF XF и использование
множества различных удобных функций программы DAW
Дополнительные сведения и последние данные о возможностях
подключения MOTIF XF к компьютеру кабелем IEEE1394 см. по
следующему адресу:
http://www.yamahasynth.com/
Передача аудиосигналов и данных
MIDI по кабелю IEEE1394

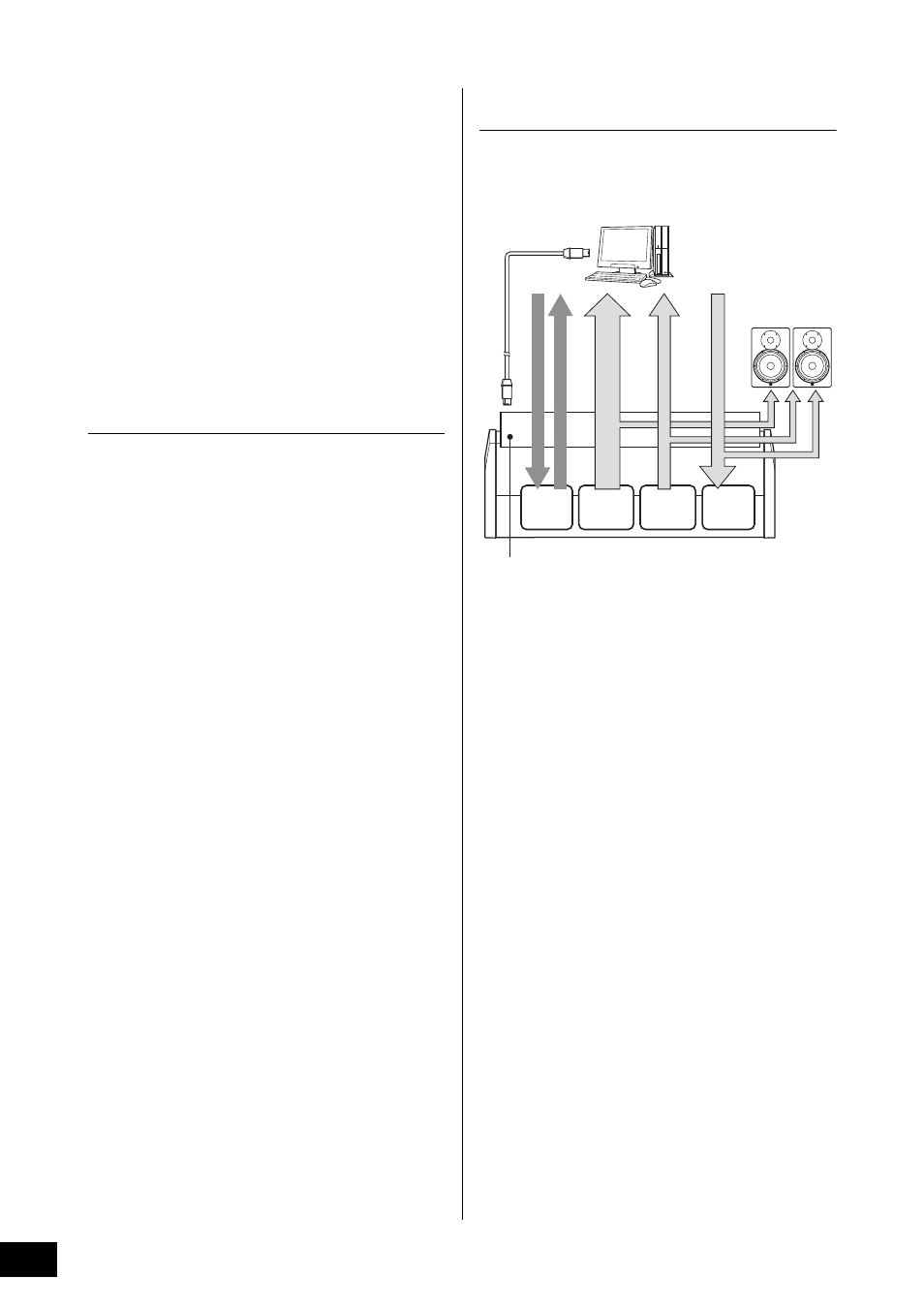

На рисунке внизу показана схема передачи аудиосигналов
и сообщений MIDI при подключении MOTIF XF к компьютеру
с помощью кабеля IEEE1394.
Передача /прием MIDI (*1)
Установка порта MOTIF XF не требуется, так как порт MIDI MOTIF XF
автоматически фиксируется в соответствии с приложением.
Информацию о выборе порта на компьютере см. на стр. 59.
Передача аудиосигналов
FW OUT 1–14 (*2)
Аудиосигналы выводятся через FW OUT 1–14, если для
параметра выбора выхода MOTIF XF установлено любое
из значений FW1&2–FW13&14 и FW1–FW14 на одном
из следующих экранов.
• [VOICE] (если выбран тембр ударных)
→ [EDIT] → Выбор
клавиши
→ [F1] Осциллятор
• [VOICE]
→ [UTILITY] → [F4] Звук тембра → [SF1] Выход
• [PERFORM]
→ [EDIT] → [COMMON EDIT] → [F4] Audio In (Входной
аудиосигнал)
→ [SF1] Output (Выход)
• [PERFORM]
→ [EDIT] → Выбор партии → [F1] Тембр → [SF2] Выход
• [SONG]/[PATTERN]
→ [MIXING] → [EDIT] → [COMMON EDIT] →
[F4] Audio In (Входной аудиосигнал)
→ [SF1] Output (Выход)
• [SONG]/[PATTERN]
→ [MIXING] → [EDIT] → Выбор партии →
[F1] Тембр
→ [SF2] Выход
OUTPUT L/R (*3)
Аудиосигнал выводится через каналы OUTPUT L/R и FW OUT L/R,
если для описанного выше параметра выбора выхода установлено
значение L&R.
Компьютер, совместимый с IEEE1394
IEEE1394-кабель
Активные динамики
(например, HS80M)
Разъемы IEEE1394 модуля FW16E,
установленного в MOTIF XF
MOTIF XF
MIDI
(*1)
FW OUT
1-14 (*2)
FW OUT
L/R (*3)
FW IN
(*4)
П
орты
F
W
I
N
1–3
П
орты
F
W
O
U
T 1–
3
К
а
налы
F
W
OU
T 1
–
1
4
F
W
OUT
L/R
F
W
IN L/
R
и
т. п.
MI
D
I
MI
D
I
A
UDIO
A
UDIO
A
UDIO
