11
Ru
Подключения
Ру
сс
ки
й
ВВЕДЕНИЕ
ДОП
ОЛНИТ
ЕЛЬНАЯ
ИНФОРМА
Ц
ИЯ
ПР
ИЛОЖЕНИЕ
ПОДГ
О
Т
ОВКА
ОС
НОВНЫ
Е
ОПЕРА
ЦИИ
ДОПОЛН
И
Т
Е
ЛЬНЫ
Е
ОПЕРА
ЦИИ
Гнезда AUDIO
Для обычных аналоговых аудиосигналов,
передаваемых через левый и правый аналоговые
аудиокабели. Подключите красные штекеры к
правым гнездам, а белые штекеры – к левым
гнездам.
Гнезда COAXIAL
Для цифровых аудиосигналов, передаваемых
через коаксиальные цифровые аудиокабели.
Гнезда OPTICAL
Для цифровых аудиосигналов, передаваемых
через оптические цифровые аудиокабели.
Примечания
•
Цифровые гнезда можно использовать для приема битовых
потоков PCM, Dolby Digital и DTS. Все цифровые входные
гнезда совместимы с цифровыми сигналами с частотой
выборки до 96 кГц.
•
Обработка цифровых и аналоговых сигналов в данном
аппарате выполняется независимо. Поэтому аудиосигналы,
подаваемые через цифровые гнезда, не будут выводиться через
аналоговое гнездо AUDIO OUT (REC).

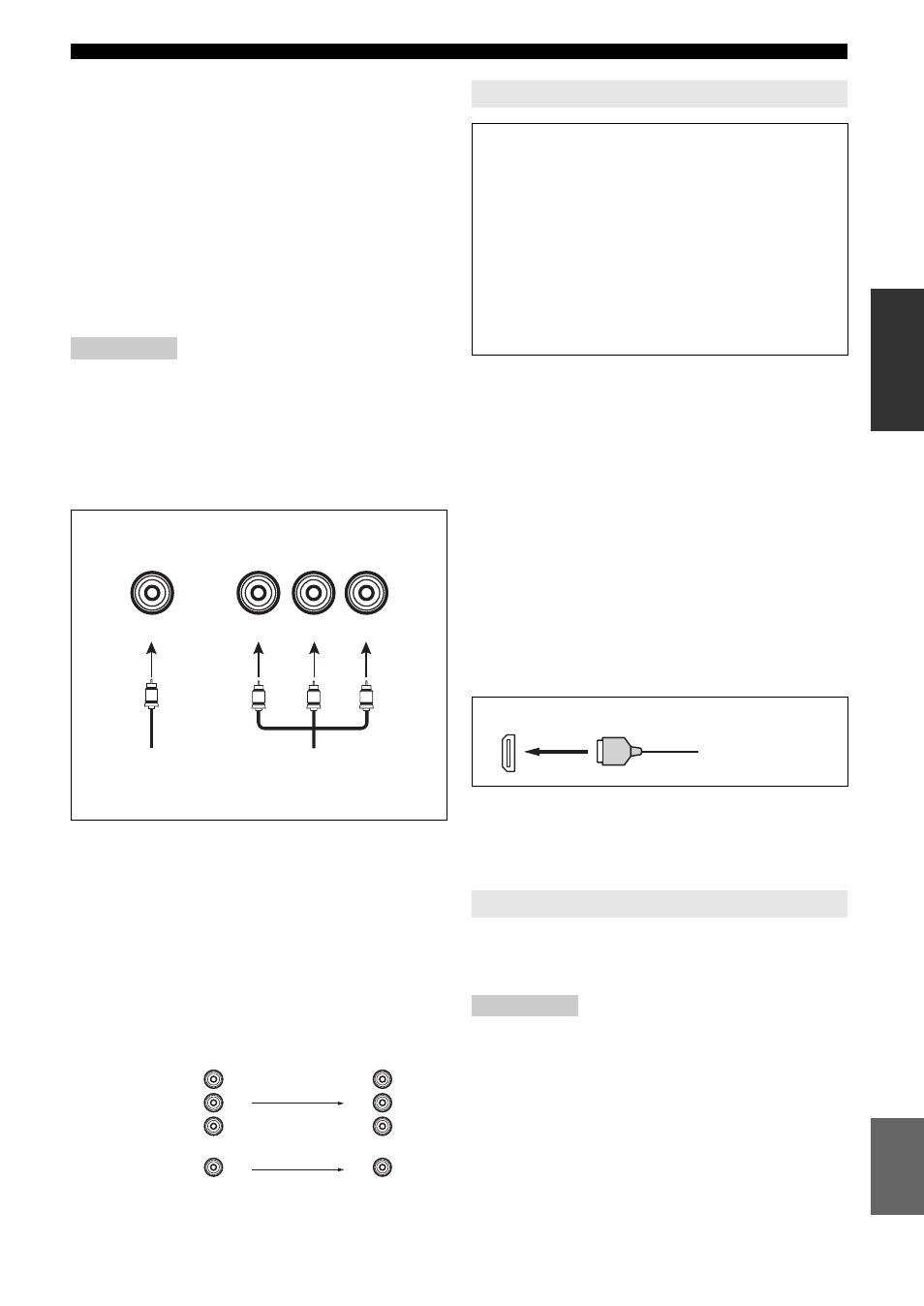

Видеогнезда и штекеры кабелей
Гнезда VIDEO
Для обычных композитных видеосигналов,
передаваемых через композитные видеокабели.
Гнезда COMPONENT VIDEO
Для компонентных видеосигналов, разделенных
на видеосигналы яркости (Y) и насыщенности (P
B
,
P
R
), передающихся по отдельным проводам
компонентных видеокабелей.
Изображения можно воспроизводить, подключив
видеомонитор и источник видеосигнала к этому
аппарату с помощью подключений HDMI.
В этот момент аудио/видеосигналы, выводимые
через подключенный компонент (такой как DVD-
проигрыватель и т.п.), будут выводиться на
подключенный видеомонитор только при
включении данного аппарата и установке
источника входного сигнала в положение (DVD
или DTV/CBL).
Более того, доступные аудио/видеосигналы
зависят от технических характеристик
подключенного видеомонитора. Смотрите
инструкцию по эксплуатации каждого
подключенного компонента.
■ Гнездо и штекер кабеля HDMI
y
•
Рекомендуется использовать кабель HDMI длиной менее 5
метров с логотипом HDMI.
•
Используйте кабель-переходник (гнездо HDMI гнездо ↔ DVI-
D) для подключения данного аппарата к другим компонентам
DVI.
Аудиосигнал, выводимый через гнездо AUDIO
OUT (REC), можно записать с помощью
записывающих компонентов.
Примечание
•
Проверьте законы о защите авторских прав при записи с CD,
радио и т.д. Запись материалов, защищенных авторским
правом, может нарушать законы о защите авторских прав.
VIDEO
COMPONENT VIDEO
Y
P
B
P
R
P
B
Y
P
R
V
(Желтый)
(Синий) (Красный)
(Зеленый)
Штекер
композитного
видеокабеля
Штекеры
компонентного
видеокабеля
P
R
P
B
Y
P
R
P
B
Y
COMPONENT
VIDEO
VIDEO
Поток видеосигналов для MONITOR OUT
Вход
Выход
(MONITOR OUT)
Информация о HDMI™
Аудиосигналы, подающиеся через гнездо
HDMI, не выводятся через терминал какой-
либо колонки, а выводятся через
подключенный видеомонитор. Для
прослушивания звука через колонки,
подключенные к аппарату,
–
выполните аналоговое или цифровое
подключение помимо подключения HDMI
(см. стр. 13).
–
приглушите звук подключенного
видеомонитора.
Использование гнезда AUDIO OUT REC
HDMI
Штекер кабеля HDMI
