Обзор функций
a Гнезда COMPONENT VIDEO
Подключение к гнездам Y, P B /C B и P R /C R на
видеокомпонентах с помощью компонентных
видеокабелей (см. стр. 11).
• Входные гнезда DVD
• Входные гнезда DTV/CBL
• Входные гнезда DVR
• Выходные гнезда MONITOR OUT
b Терминалы HDMI
Подключение к выходным/входным терминалам HDMI
на внешних компонентах с помощью кабелей HDMI
(см. стр. 11).
• Терминал HDMI DVD
• Терминал HDMI DTV/CBL
• Выходные терминалы HDMI OUT
c Гнезда VIDEO
Подключение к видеогнездам на видеокомпонентах с
помощью композитных видеокабелей (см. стр. 11).
• Входное гнездо DVD
• Входное гнездо DTV/CBL
• Гнездо DVR IN
• Гнездо DVR OUT
• Гнездо MONITOR OUT
d Терминалы ANTENNA
Подключение к поставляемым антеннам FM и AM (см.
стр. 15).
e Терминалы SPEAKERS
Подключение к каждой колонке (см. стр. 9).
• FRONT A L/R
• FRONT B L/R
• SURROUND L/R
• CENTER
f Гнезда DIGITAL INPUT
Подключение к выходным гнездам DIGITAL на
цифровых аудиокомпонентах с помощью
коаксиальных/цифровых аудиокабелей.
Эти входные гнезда поддерживают битовый поток
PCM, Dolby Digital и DTS (см. стр. 10).
• COAXIAL (DVD)
• OPTICAL (DTV/CBL)
• OPTICAL (CD)
g Гнезда MULTI CH INPUT
Подключение к выходным гнездам мультиформатного
проигрывателя или внешнего декодера с помощью
аналоговых аудиокабелей (см. стр. 14).
• Гнездо FRONT L/R
• Гнездо SURROUND L/R
• Гнездо CENTER
• Гнездо SUBWOOFER
h Гнезда AUDIO
Подключение к выходным/входным аудиогнездам на
компонентах с помощью аналоговых аудиокабелей (см.
стр. 10).
• Гнездо DVD L/R
• Гнездо DTV/CBL L/R
• Гнездо DVR IN L/R
• Гнездо DVR OUT L/R
• Гнездо CD L/R
• Гнездо IN (PLAY) L/R
• Гнездо OUT (REC) L/R
i Гнездо SUBWOOFER OUTPUT
Подключение к сабвуферу с помощью аналогового
аудиокабеля (см. стр. 9).
j Силовой кабель
Подключение к стандартной розетке переменного тока
(см. стр. 15).

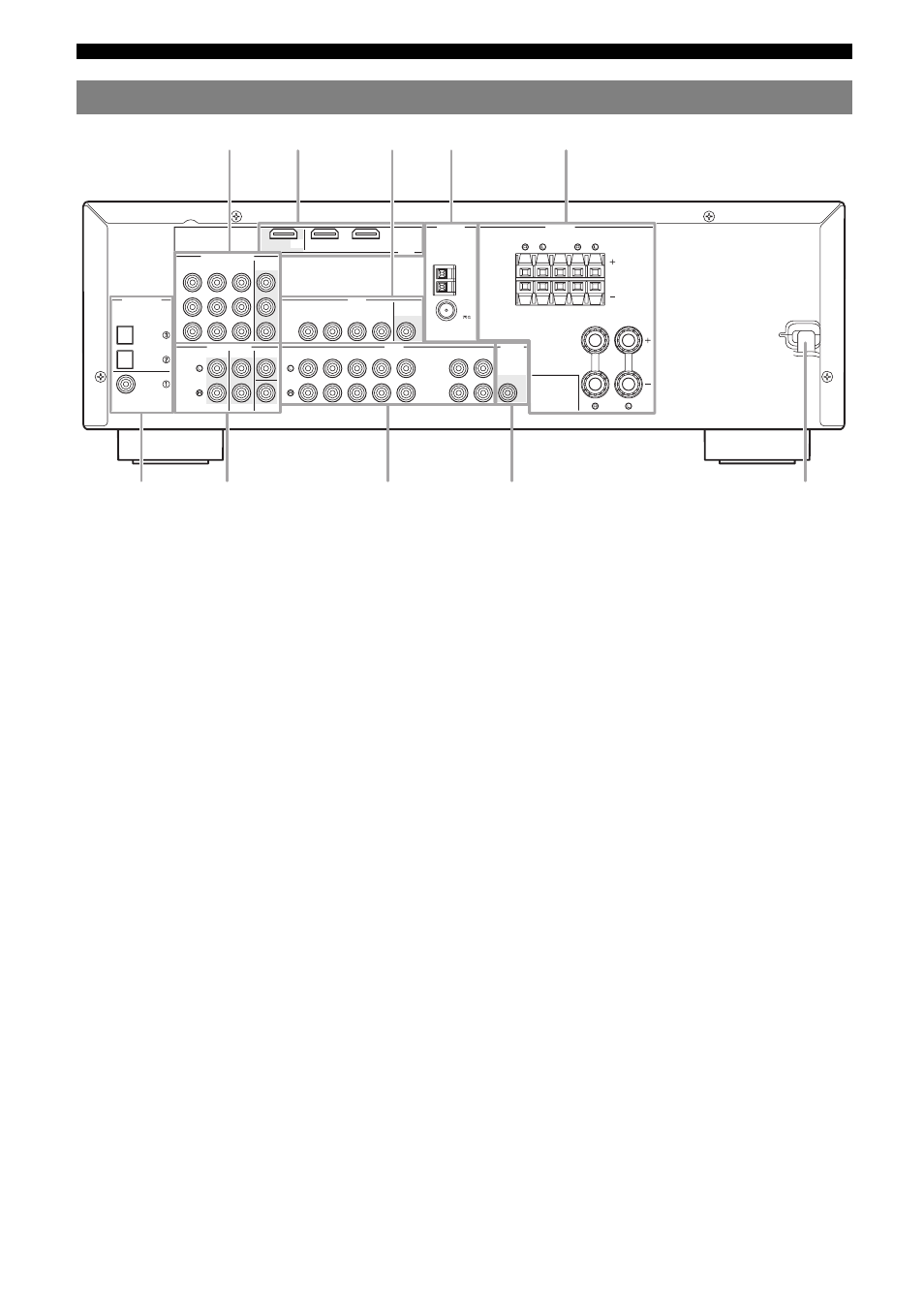

Задняя панель
DIGITAL INPUT
COMPONENT VIDEO
VIDEO
AUDIO MULTI CH INPUT
HDMI
ANTENNA SPEAKERS
DVD
OPTICAL
DVD SURROUND CENTER FRONT B
FRONT A
DVR
SURROUND FRONT CENTER
SUBWOOFER
DTV/CBL
DVD DVR FM
AM
GND
IN OUT
DTV/CBL
DVD DVR CD
OUTPUT
SUB
WOOFR
IN OUT
MD/
CD-R
IN
(PLAY)
OUT
(REC)
DTV/CBL
DTV/CBL
MONITOR
OUT
MONITOR
OUT
CD
P R
P B
Y
DVD
COAXIAL
DTV/
CBL
OUT
UNBAL.
f g h i
d e b c a
j
