10
Ru

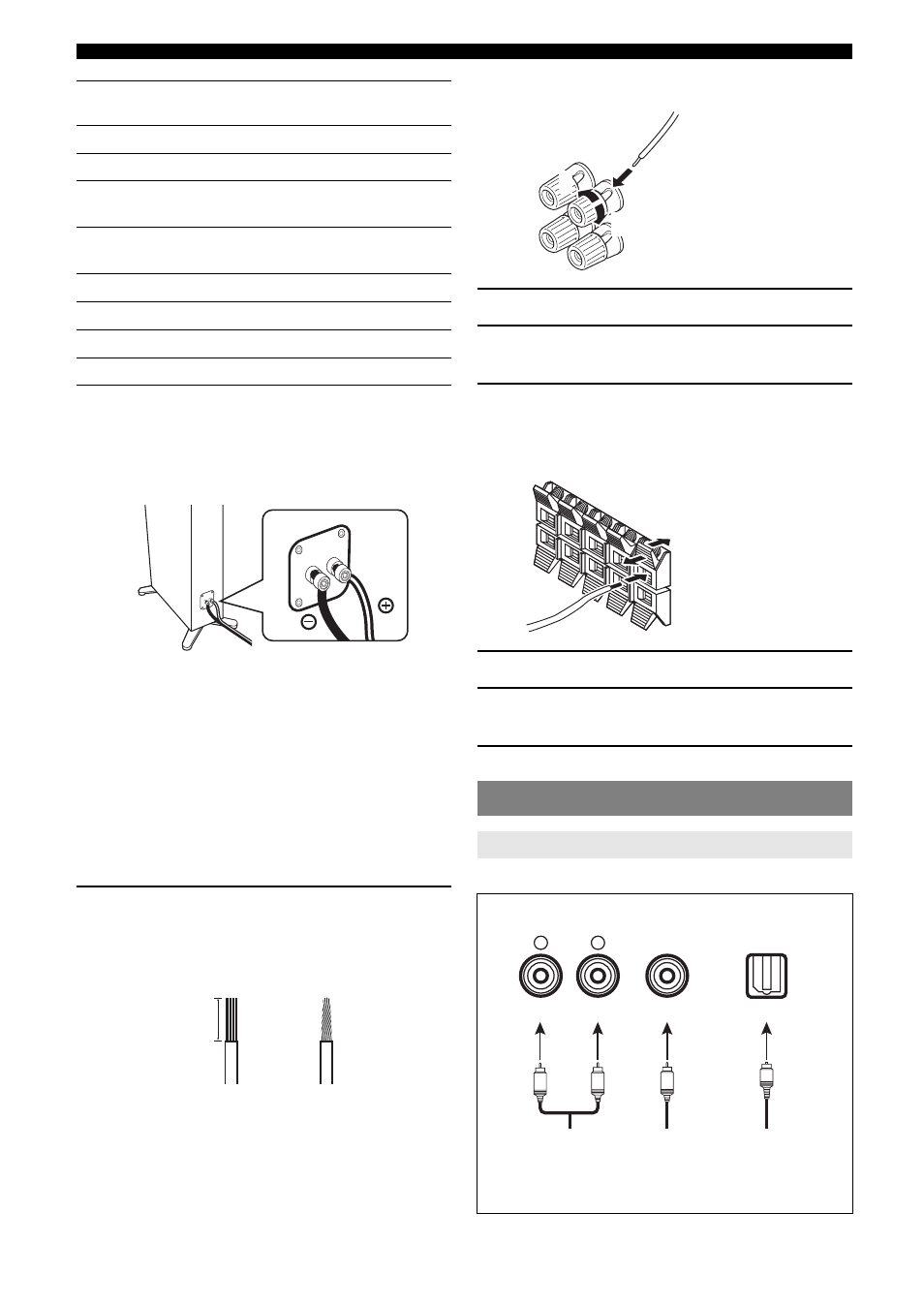

Подключения
* Можно выбрать комплект фронтальных (A) или (B),
несколько раз нажав кнопку CSPEAKERS. См. стр. 19 для
получения подробной информации.
■ Подключите кабели колонок к каждой
колонке
Провода отличаются цветом или формой,
например, один может быть отмечен полоской,
углублением или выступом. Подключите провод с
полоской (углублением и т.д.) к терминалам “+”
(красный) колонки. Подключите гладкий провод
к терминалам “–” (черный).
■ Перед подключением к терминалу
SPEAKERS
Кабель колонок состоит из пары параллельных
изолированных проводов.
Удалите изоляцию на длине примерно 10 мм
на конце каждого провода колонки, а затем
скрутите оголенные провода во избежание
короткого замыкания.
■ Подключение к терминалам FRONT A
1
Ослабьте головку.
2
Вставьте оголенный конец провода
колонки в прорезь на терминале.
3
Затяните головку для закрепления провода.
■ Подключение к терминалам FRONT B,
CENTER и SURROUND
1
Нажмите защелку вниз.
2
Вставьте оголенный конец провода
колонки в отверстие на терминале.
3
Отпустите защелку для закрепления провода.
Аудиогнезда и штекеры кабелей
Колонки
Гнезда на
аппарате
a Фронтальная колонка (A) Правая*
FRONT A (R)
b Фронтальная колонка (A) Левая*
FRONT A (L)
c Колонка окружающего
звучания Правая
SURROUND (R)
d Колонка окружающего
звучания Левая
SURROUND (L)
e Центральная колонка
CENTER
f Фронтальная колонка (B) Правая*
FRONT B (R)
g Фронтальная колонка (B) Левая*
FRONT B (L)
h Сабвуфер
SUBWOOFER
10 мм
Подключение видеокомпонентов
Информация о гнездах и штекерах кабелей
1
2
3
Красный: положительный (+)
Черный: отрицательный (–)
Красный: положительный (+)
Черный: отрицательный (–)
COAXIAL
DIGITAL AUDIO
AUDIO
OPTICAL
DIGITAL AUDIO
R
L
C
O
R
L
(Белый) (Красный:)(Оранжевый)
Правый и левый
штекеры
аналогового
аудиокабеля
Штекер
коаксиального
цифрового
аудиокабеля
Штекер
оптического
цифрового
аудиокабеля
