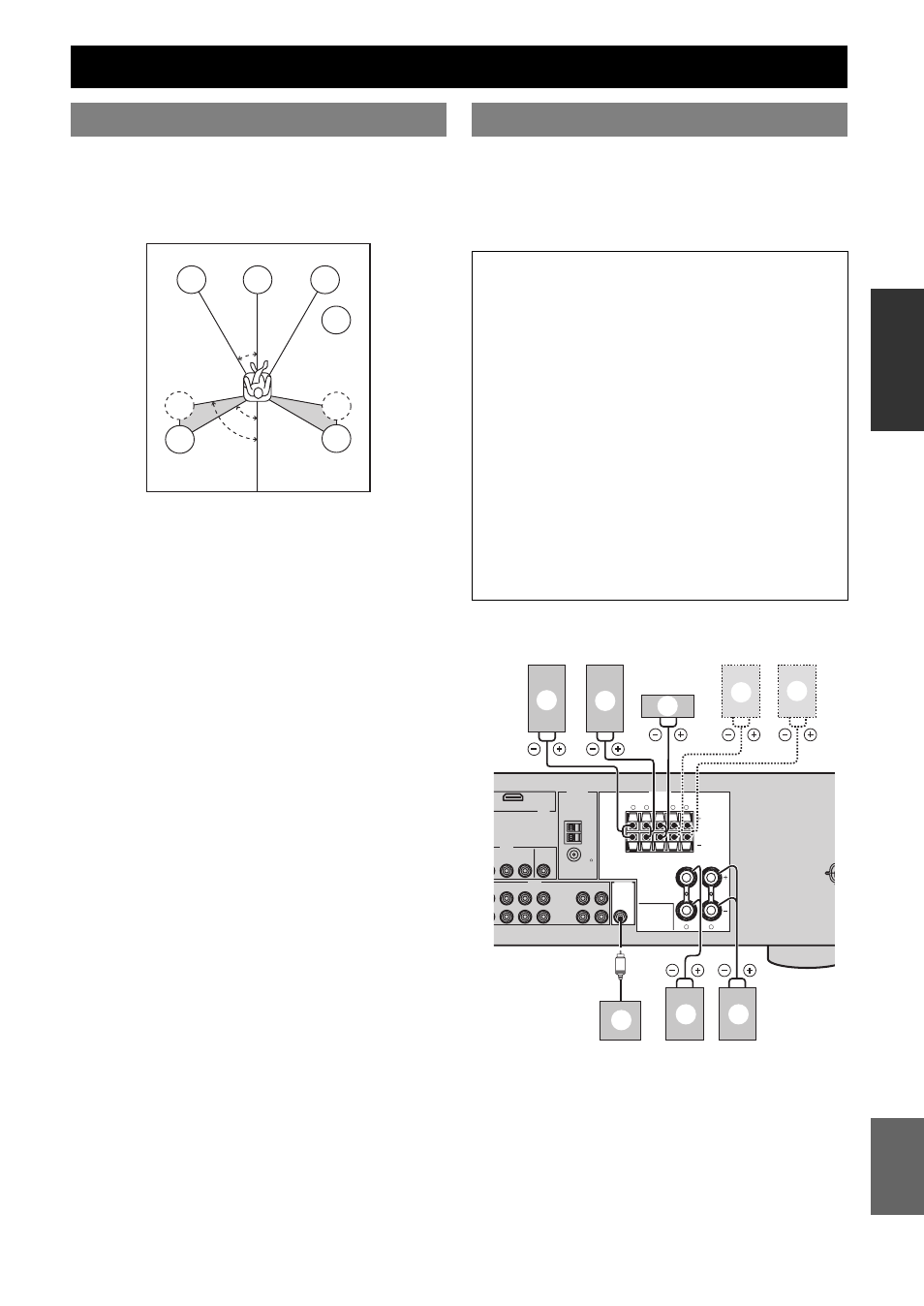

На схеме ниже показано рекомендуемое
расположение колонок. Данное расположение
позволяет прослушивать сигналы CINEMA DSP и
многоканальные аудиоисточники.
Фронтальные левые и правые колонки (FL и
FR)
Фронтальные колонки предназначены для
воспроизведения основного звука и звуковых
эффектов. Установите эти колонки на одинаковом
расстоянии от идеального места прослушивания.
Расстояние от каждой колонки по обеим сторонам
видеомонитора должно быть одинаковым.
Центральная колонка (C)
Центральная колонка предназначена для
воспроизведения звука центрального канала
(диалог, вокал и т.д.). Если по определенным
причинам использование центральной колонки
невозможно, можно обойтись и без нее. Однако,
наилучшие результаты достигаются при
использовании полной системы.
Левая и правая колонки окружающего
звучания (SL и SR)
Колонки окружающего звучания используются
для звуковых эффектов и окружающего звучания.
Сабвуфер (SW)
Использование сабвуфера со встроенным
усилителем, таким как Yamaha Active Servo
Processing Subwoofer System, позволяет не только
усилить низкочастотные сигналы от любого или
всех каналов, но также воспроизводить с высокой
точностью звучание канала LFE (низкочастотный
эффект), содержащегося в источниках сигнала
Dolby Digital и DTS. Расположение сабвуфера не
так важно, поскольку низкочастотный звук не
является высоконаправленным. Но все же лучше
устанавливать сабвуфер возле фронтальных
колонок. Для уменьшения отражения
низкочастотного звука от стен направьте
сабвуфер в сторону центра комнаты.
Убедитесь в правильном подключении левого
канала (L), правого канала (R), “+” (красный) и
“–” (черный). При неправильном подключении
аппарат не сможет точно воспроизводить
источники.
■ Подключение 5.1-канальных колонок
Подключения
Размещение колонок
60˚
30˚
FL FR C
SL
SR
SR 80˚
SL
SW
Подключение колонок
Предупреждение
•
Используйте колонки с импедансом,
указанным на задней панели данного
аппарата.
• Перед подключением колонок убедитесь, что
силовой кабель переменного тока отключен
от настенной розетки переменного тока.
• Оголенные провода колонок не должны
соприкасаться друг с другом и
металлическими частями аппарата. Это
может привести к повреждению аппарата и/
или колонок.
• Используйте колонки с магнитным экраном.
Если такой тип колонок все же будет
издавать помехи при использовании с
видеомонитором, разместите колонки на
большем расстоянии от экрана.
L R L R
L R
HDMI
VIDEO
AUDIO OUTPUT
ANTENNA SPEAKERS
BL
D DTV/CBL SURROUND CENTER FRONT B
FRONT A
MONITOR
OUT
MD/
CD-R
SUB
WOOFER
OUT
(REC)
IN
(PLAY)
DVR
BL DVR CD
IN OUT
IN OUT
AM
GND
FM
75 UNBAL.
a b
c d
f g
e
h
