16
Ru
Подключения
■ Аудиоплеер
y
•
Рекомендуется подключать коаксиальный цифровой выходной терминал CD-плеера к гнезду AV3.
Данный аппарат оснащен tерминал DOCK, к
которому можно подключить универсальную док-
станцию Yamaha iPod (YDS-11, продается
отдельно) или беспроводной Bluetooth-приемник
аудиосигнала (YBA-10, продается отдельно).
Можно воспроизводить сигнал с компонента iPod
или Bluetooth через данный аппарат, подключив
его к терминалу DOCK.
Воспользуйтесь специальным кабелем для
установки соединения между док-станцией/
приемником и данным аппаратом.
Для подключения игровой приставки или видеокамеры
к данному аппарату используйте гнезда VIDEO AUX на
передней панели. Перед выполнением подключений
обязательно уменьшите громкость звука данного
аппарата и других компонентов.
Примечание
•
При подключении внешних компонентов одновременно к
гнезду PORTABLE и гнезду AUDIO, будет выводиться звук,
подаваемый через гнездо PORTABLE.
Выходные гнезда на подключенном внешнем компоненте
Источники входного сигнала/гнезда данного
аппарата
Внешние компоненты
Выходные гнезда
Внешние компоненты с оптическим
цифровым выходом
Оптический цифровой
выход
AV 1 (TV)
OPTICAL
AV 4
OPTICAL
Внешние компоненты с
коаксиальным цифровым выходом
Коаксиальный
цифровой выход
AV 2
COAXIAL
AV 3 (CD)
COAXIAL
Внешние компоненты с аналоговым
аудиовыходом
Аналоговый
аудиовыход
AV 5
AUDIO
AV 6
AUDIO
AUDIO 1
AUDIO
AUDIO 2
AUDIO
Информация о выходных аудио/видеотерминалах
В числе аналоговых аудио- и видеосигналов, подаваемых на данный аппарат через входные
терминалы, через гнезда AV OUT и AUDIO OUT будут выводиться аудио/видеосигналы выбранных
источников сигнала. Вывод входного сигнала HDMI, входного сигнала COMPONENT VIDEO или
входного цифрового аудиосигнала невозможен.
При использовании гнезда AV OUT: подключите внешний компонент к композитному или аналоговому аудиотерминалу.
При использовании гнезда AUDIO OUT: подключите внешний компонент к аналоговому аудиотерминалу.

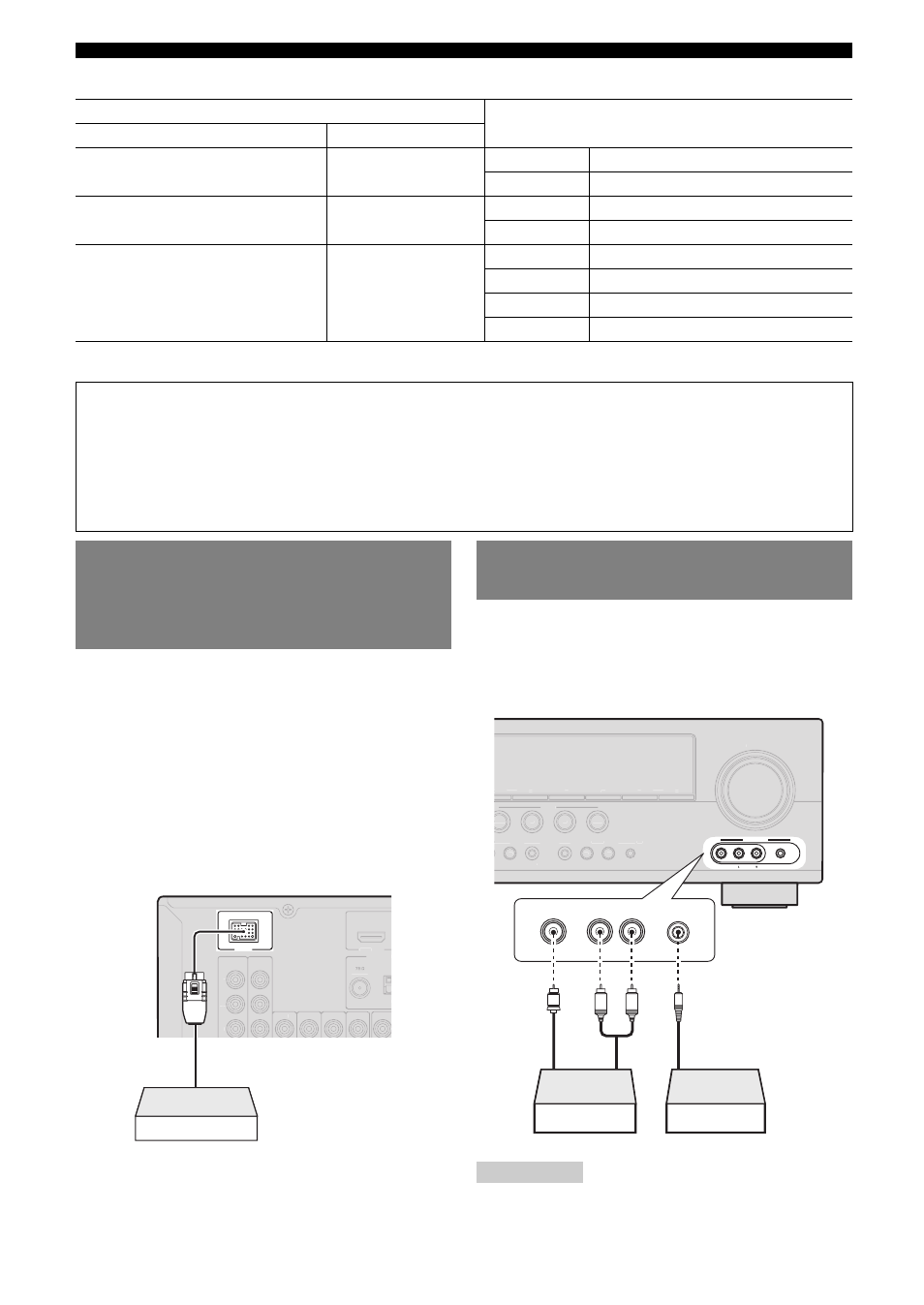

Подключение универсальной
док-станции Yamaha iPod или
беспроводного Bluetooth™-
приемника аудиосигнала
DOCK
UNBAL.
FM
GND
ANTENNA
VIDEO
P
R
P
B
Y
VIDEO
HDMI OUT
COMPONENT
Универсальная док-станция
Yamaha iPod/беспроводной
Bluetooth-приемник аудиосигнала
Использование гнезд VIDEO
AUX на передней панели
VIDEO
AUDIO
PORTABLE
VIDEO AUX
OGRAM
STRAIGHT
INPUT
OPTIMIZER MIC
VOLUME
EFFECT
h
l
h
BD/DVD
TV
CD
RADIO
SCENE
PRESET
l
h
l
h
TUNING
FM
AM
DIRECT
R
L
AUDIO
VIDEO
V
L
R
PORTABLE
Игровая приставка/видеокамера
Музыкальный плеер
Аналог
овый
а
удиов
ых
о
д
Аналог
овый
а
удиов
ых
о
д
Видеовых
о
д
