5
Ru
Названия компонентов и их функции
Ру
сс
к
и
й
ВВЕДЕНИЕ
ДОПОЛНИТЕЛ
ЬНАЯ
ИН
ФОРМ
А
ЦИЯ
ПРИЛОЖЕН
ИЕ
ПОДГ
ОТ
ОВ
КА
ОСНОВНЫЕ
ОПЕРАЦИИ
ДОПОЛНИТЕЛЬНЫЕ
ОПЕРАЦИИ
a
DOCK терминал
Для подключения дополнительной универсальной док-
станции Yamaha iPod (YDS-11) или беспроводного
Bluetooth-приемника (YBA-10) (см. стр. 16).
b
HDMI OUT/HDMI 1-4
Для подключения HDMI-совместимого видеомонитора
или внешних компонентов к входам HDMI 1-4
(см. стр. 15).
c
ANTENNA гнездо
Для подключения к поставляемым антеннам FM и AM
(см. стр. 17).
d
SPEAKERS терминал
Для подключения правой и левой фронтальных
колонок, центральной колонки и колонок
окружающего звучания (см. стр. 11).
e
AV 1-6
Для подключения внешних компонентов к аудио/
видеовходам 1-6 (см. стр. 15).
f
AV OUT
Вывод аудио/видеосигналов с выбранного источника
аналогового сигнала на внешний компонент
(см. стр. 16).
g
AUDIO 1/2
Для подключения внешних компонентов к аудиовходам
1-2 (см. стр. 16).
h
MONITOR OUT
Вывод видеосигналов с данного аппарата на
видеомонитор, например, на телевизор (см. стр. 14).
i
AUDIO OUT
Вывод аудиосигналов с выбранного источника
аналогового сигнала на внешний компонент
(см. стр. 16).
j
PRE OUT
Вывод сигналов правого/левого канала окружающего
звучания и сигналов канала сабвуфера. Для
подключения внешнего усилителя или сабвуфера
(см. стр. 11).
k
Силовой кабель
Для подключения данного кабеля к настенной розетке
переменного тока (см. стр. 17).

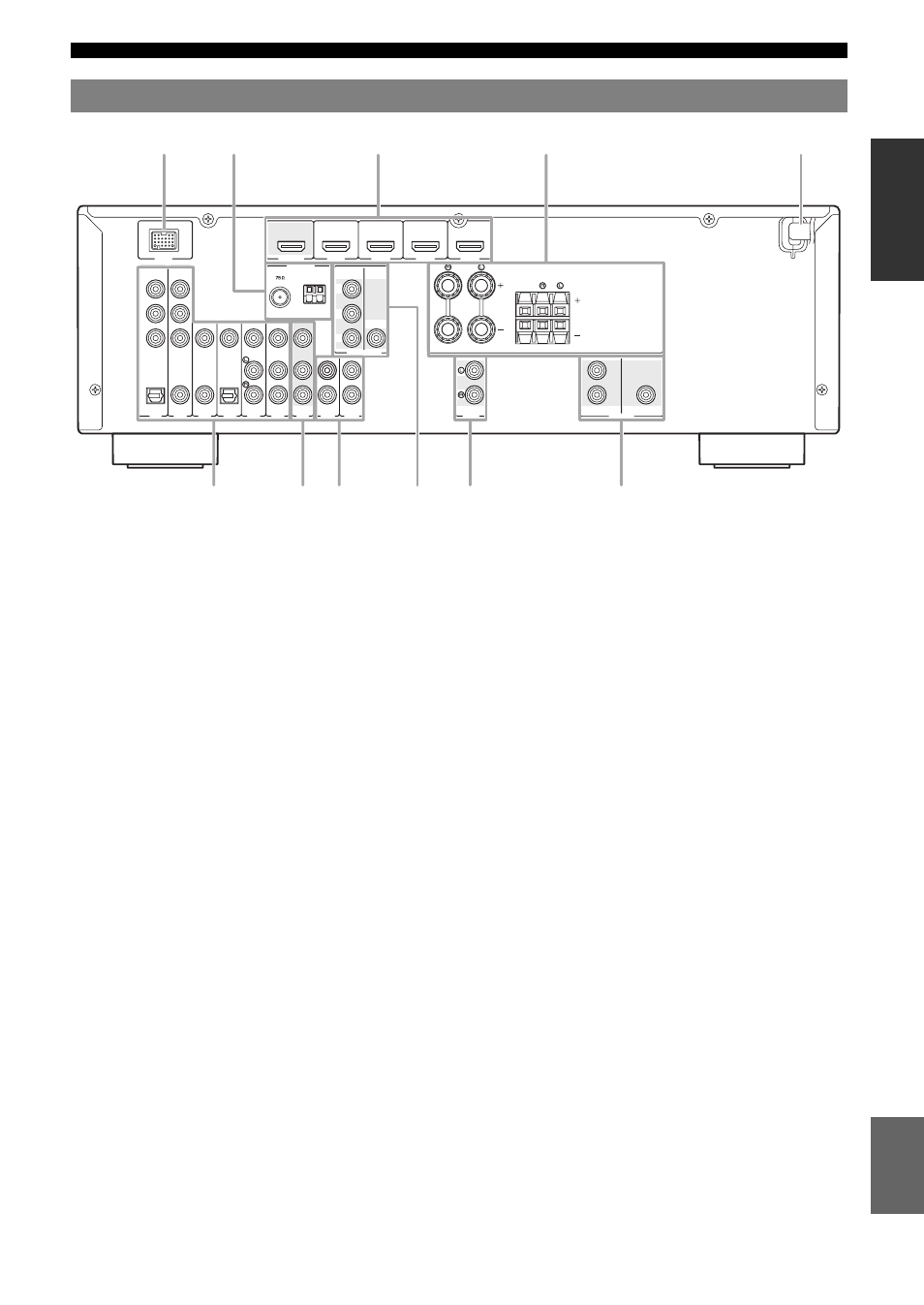

Задняя панель
ANTENNA
UNBAL.
FM
GND AM
P
R
P
B
Y
COMPONENT
VIDEO
DOCK
VIDEO
P
R
P
B
Y
OPTICAL
( TV )
AV 1
AV 2
COAXIAL
AV 3
(CD)
COAXIAL
OPTICAL
AV 4
AV 5
AV
OUT
AUDIO1
AUDIO2
VIDEO
HDMI
HDMI 1
(BD/DVD)
HDMI 2
HDMI 3
HDMI 4
OUT
AV 6
VIDEO
MONITOR OUT
AUDIO
OUT
SPEAKERS
FRONT
CENTER
SURROUND
COMPONENT
PRE OUT
SUBWOOFER
SURROUND BACK
a
b
c
e
f
g
i
j
k
d
h
