15
Ru
Подключения
Ру
сс
к
и
й
ВВЕДЕНИЕ
ДОПОЛНИТЕЛ
ЬНАЯ
ИН
ФОРМ
А
ЦИЯ
ПРИЛОЖЕН
ИЕ
П
О
ДГ
О
Т
ОВКА
ОСНОВНЫЕ
ОПЕРАЦИИ
ДОПОЛНИТЕЛЬНЫЕ
ОПЕРАЦИИ
Данный аппарат оснащен входными и выходными терминалами для соответствующих источников
входных и выходных сигналов. Он позволяет воспроизводить звук и изображение с источников входного
сигнала, выбранных с помощью дисплея передней панели или пульта ДУ.
Примечание
•
При подключении данного аппарата к внешним компонентам убедитесь, что он находится в состоянии ожидания.
■ Аудио и видеоплеер / Телеприставка
y
•
Источники входного сигнала, указанные в скобках, рекомендуется подключать к соответствующим гнездам. Если компонент
совместим с функцией SCENE, источник входного сигнала можно переключить на этот компонент с помощью одной клавиши,
используя функцию SCENE (см. стр. 21).
•
Можно изменить нужным образом название источника входного сигнала, отображаемое на дисплее передней панели (см. стр. 45).

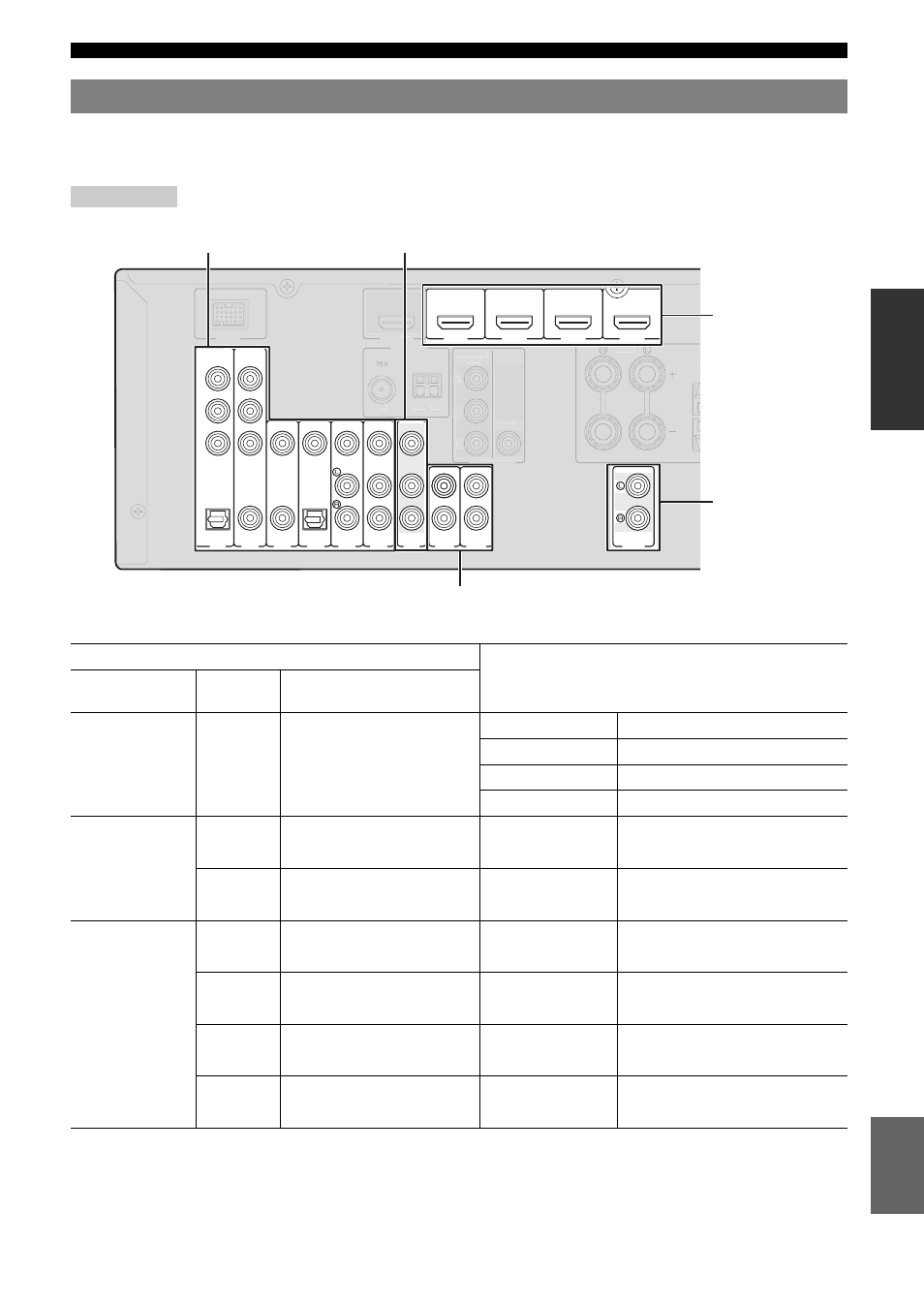

Подключение других компонентов
Выходные гнезда на подключенном внешнем компоненте
Источники входного сигнала/гнезда данного
аппарата
Внешние
компоненты
Сигналы
Выходные гнезда
Внешние
компоненты с
выходом HDMI
Аудио/
видео
Выход HDMI
HDMI 1 (BD/DVD)
HDMI 1
HDMI 2
HDMI 2
HDMI 3
HDMI 3
HDMI 4
HDMI 4
Внешние
компоненты с
компонентным
видеовыходом
Аудио
Оптический цифровой выход
AV 1 (TV)
OPTICAL
Видео
Компонентный видеовыход
COMPONENT VIDEO
Аудио
Коаксиальный цифровой выход
AV 2
COAXIAL
Видео
Компонентный видеовыход
COMPONENT VIDEO
Внешние
компоненты с
композитным
видеовыходом
Аудио
Коаксиальный цифровой выход
AV 3 (CD)
COAXIAL
Видео
Композитный выход
VIDEO
Аудио
Оптический цифровой выход
AV 4
OPTICAL
Видео
Композитный выход
VIDEO
Аудио
Аналоговый аудиовыход
AV 5
AUDIO
Видео
Композитный выход
VIDEO
Аудио
Аналоговый аудиовыход
AV 6
AUDIO
Видео
Композитный выход
VIDEO
VIDEO
P
R
P
B
Y
OPTICAL
( TV )
AV 1
AV 2
COAXIAL
AV 3
(CD)
COAXIAL
OPTICAL
AV 4
AV 5
AV
OUT
AUDIO1
AUDIO2
VIDEO
HDMI 1
(BD/DVD)
HDMI 2
HDMI 3
HDMI 4
AV 6
MONITO
AUDIO
OUT
COMPONENT
ANTENNA
UNBAL.
FM
GND AM
P
R
P
B
Y
COMPONENT
VIDEO
DOCK
HDMI OUT
VIDEO
MONITOR OUT
FRONT
CE
Аудио / видео вход (AV 1-6)
Аудио / видео выход (AV OUT)
Аудиовход (AUDIO 1-2)
Вход HDMI
(HDMI 1-4)
Аудиовыход
(AUDIO OUT)
