13
Ru
Подключения
Ру
сс
к
и
й
ВВЕДЕНИЕ
ДОПОЛНИТЕЛ
ЬНАЯ
ИН
ФОРМ
А
ЦИЯ
ПРИЛОЖЕН
ИЕ
П
О
ДГ
О
Т
ОВКА
ОСНОВНЫЕ
ОПЕРАЦИИ
ДОПОЛНИТЕЛЬНЫЕ
ОПЕРАЦИИ
Данный аппарат оборудован следующими входными и выходными гнездами. Используйте гнезда и
кабели, соответствующие подключаемым компонентам.
■ Аудиогнезда
■ Видеогнезда
■ Видео/аудиогнезда
y
•
Рекомендуется использовать имеющийся в продаже 19-
штыревой HDMI кабель длиной не более 5 метров с
напечатанным на нем логотипом HDMI.
•
Возможные трудности, связанные с подключением HDMI (см.
стр. 23).
•
Информация об ошибках соединения HDMI (см. стр. 23).

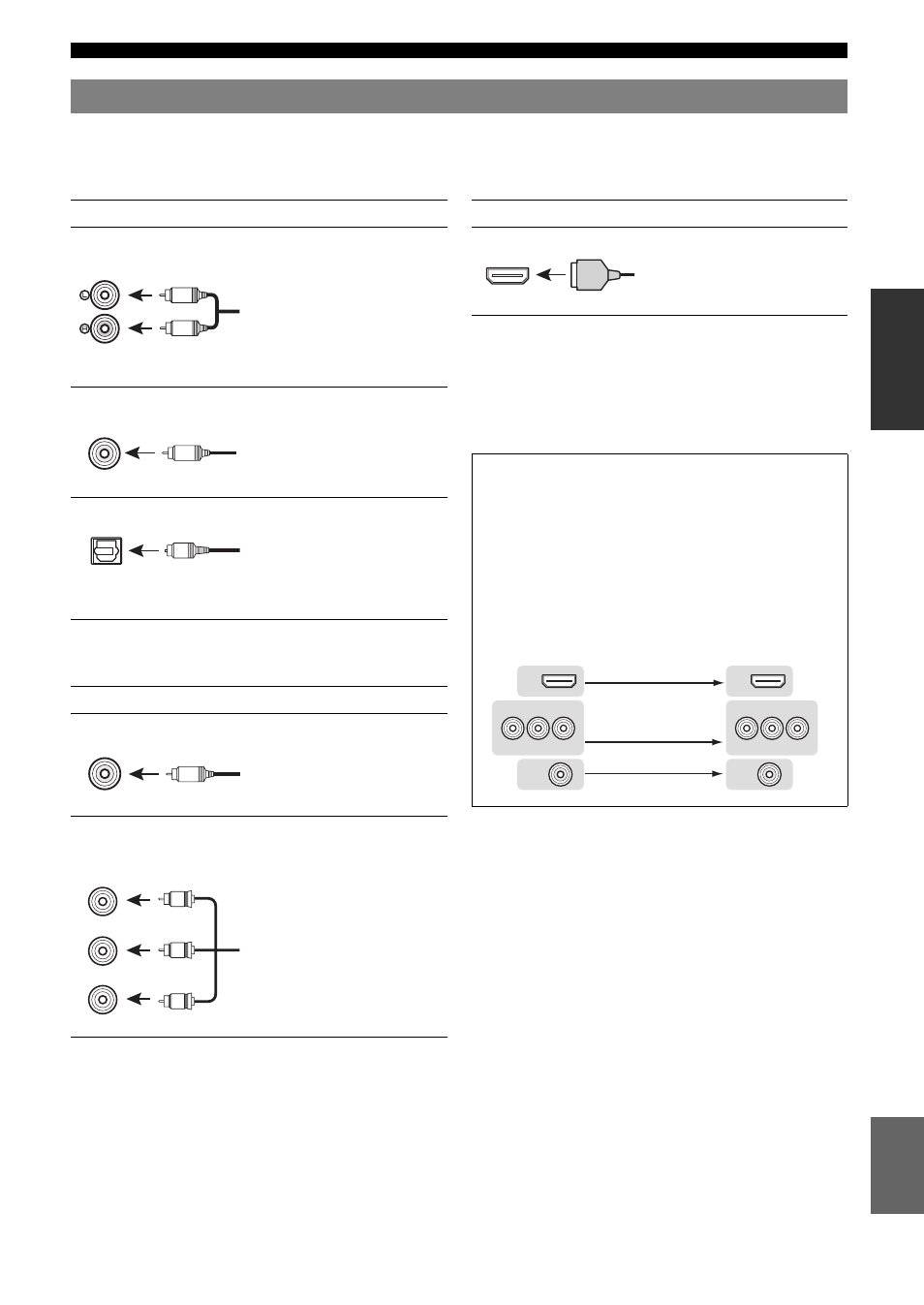

Информация о гнездах и штекерах кабелей
Гнезда и кабели
Описание
AUDIO гнезда
Для передачи обычных
аналоговых сигналов левого и
правого каналов. Используйте
штекерные стереокабели.
Подключите красные
штекеры к красным гнездам
(R) а белые штекеры – к
белым гнездам (L).
COAXIAL гнезда
Для передачи коаксиальных
цифровых аудиосигналов.
Используйте кабели для
цифровых аудиосигналов.
OPTICAL гнезда
Для передачи оптических
цифровых аудиосигналов.
Используйте оптические
оптоволоконные кабели для
оптических цифровых
аудиосигналов.
Гнезда и кабели
Описание
VIDEO гнезда
Для передачи обычных
композитных видеосигналов.
Используйте штекерные
видеокабели.
COMPONENT VIDEO
гнезда
Для передачи компонентных
видеосигналов, включающих
компоненты яркости (Y),
насыщенности синего цвета
(P
B
) и насыщенности
красного цвета (P
R
).
Используйте компонентные
видеокабели.
AUDIO
L
R
(белый)
(красный)
COAXIAL
C
(оранжевый)
OPTICAL
O
VIDEO
V
(желтый)
P
R
P
B
Y
COMPONENT
VIDEO
P
B
Y
P
R
(красный)
(синий)
(зеленый)
Гнезда и кабели
Описание
HDMI гнезда
Для передачи цифровых
видео- и аудиосигналов.
Используйте кабели HDMI.
Видеосигнал на данный аппарат подается с
выходных терминалов с MONITOR OUT для
того же сигнала, что и входной сигнал.
Например, если подключены VCR с
композитным выходным сигналом и DVD-
проигрыватель с выходным сигналом
COMPONENT VIDEO, подключите оба гнезда
VIDEO и COMPONENT VIDEO в MONITOR
OUT к видеомонитору.
HDMI
HDMI
HDMI
VIDEO
COMPONENT VIDEO
Y
P
B
P
R
HDMI
VIDEO
COMPONENT VIDEO
Y
P
B
P
R
Вход
Выход
