4
PT
1. Utilizar um cabo de alimentação apropriado, tipo
H05RR-F ou de valor superior, com medias adaptas
(secção do cabo: 25 mm).
2. Utilize uma chave de fenda, para fazer alavanca
nas linguetas laterais da tampa da caixa de bornes
e abri-la (veja imagem Caixa de bornes).
3. Desatarraxe o parafuso do grampo do cabo e os
parafusos dos bornes relativos ao tipo de ligação
necessária e posicione os grampos de ligação
conforme a tabela e os desenhos a seguir.
4. Posicione os fios de acordo com a tabela e os
desenhos abaixo e efectue a ligação apertando
todos os parafusos dos bornes.

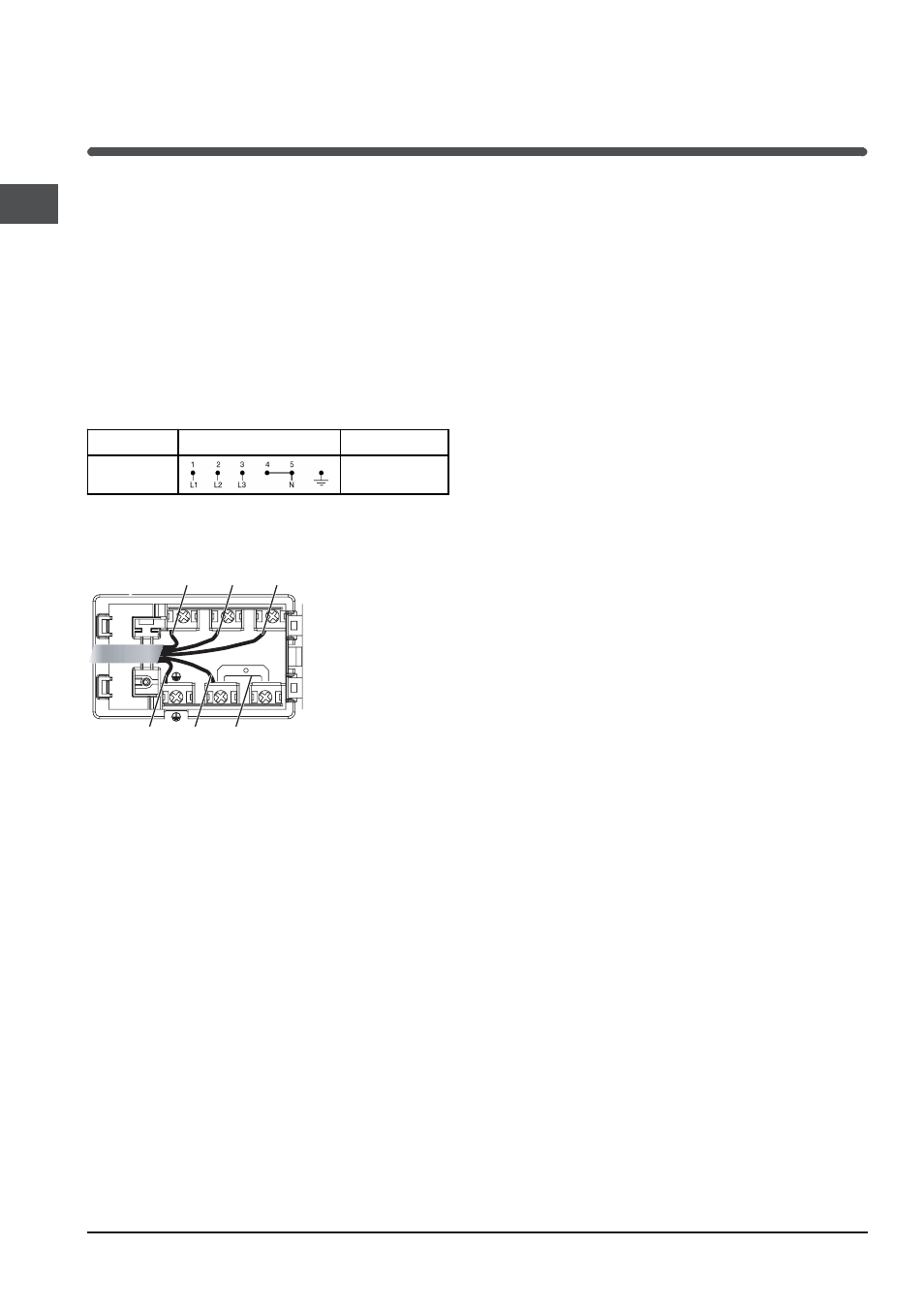

Tensão tipo e
frequência rede
Ligações eléctricas Caixa de bornes
400V 3-N ~
50/60 Hz
Trifásica 400
5. Fixe o cabo de alimentação na apropriada
braçadeira e feche a tampa.
Trifásica 400
Ligação do cabo de alimentação à rede
No momento de efectuar a ligação directamente na
rede, instalar entre o aparelho e a rede um
interruptor omnipolar com uma abertura mínima de 3
mm entre os contactos.
 O técnico instalador é responsável pela realização
certa da ligação eléctrica e da obediência das
regras de segurança.
Antes de efectuar a ligação, certifique-se que:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na
placa de identificação colocada no aparelho;
• a tensão de alimentação seja entre os valores da
placa de identificação;
• a tomada seja compatível com a ficha do
aparelho. Em caso contrário, substitua a tomada
ou a ficha; não empregue extensões nem
tomadas múltiplas.
 Depois de ter instalado o aparelho, o acesso ao
cabo eléctrico e à tomada da corrente deve ser fácil.
 O cabo não deve ser dobrado nem comprimido.
 O cabo deve ser verificado periodicamente e
substituído somente por técnicos autorizados.
 A empresa exime-se de qualquer
responsabilidade se estas regras não forem
obedecidas.
Fase Fase Fase
Neutro Terra
1 2 3
5 4
Grampo
