3
PT
• Os móveis situados ao lado, com altura superior
aquela do plano de trabalho, devem ser situados ao
menos 600 mm do bordo do mesmo plano.
Fixação
A instalação do aparelho deve ser realizada sobre uma
superfície de apoio perfeitamente plana.
As deformações eventualmente provocadas por
uma fixação errada poderão alterar as
características e as performances do plano de
cozedura.
O comprimento do parafuso de regulação dos
ganchos de fixação deve ser configurado antes da sua
montagem, conforme a espessura do plano de apoio:
• 30 mm de espessura: parafuso 17,5 mm;
• 40 mm de espessura: parafuso 7,5 mm.
Para a fixação proceder da seguinte maneira:
1. Com os parafusos sem ponta, parafusar as 4
molas de centragem nos furos colocados no centro
de cada lado do plano;
2. introduza o plano de cozedura no vão do móvel a
exercer uma adequada pressão no inteiro perímetro
para o plano de cozedura prender-se perfeitamente
no plano de apoio.
3. para os planos com perfis laterais: após ter
inserido o plano de cozedura no móvel, inserir os 4
ganchos de fixação (cada um com o seu perno) no
perímetro inferior do plano de cozedura,
parafusando-os com os parafusos compridos com
ponta até que o vidro fique aderente ao plano de
apoio.
 É indispensável que os parafusos das molas de
centragem sejam acessíveis.
 Em conformidade com as normas de segurança,
depois de instalar o aparelho encaixado, não deve
ser possível o contacto com componentes
eléctricos.
 Todos os componentes de garantia da protecção
precisam estar presos de modo que não possam
ser tirados sem o emprego de uma ferramenta.
Ligação eléctrica
 A ligação eléctrica do plano de cozedura e a de
um eventual forno de encaixar precisam ser
realizadas separadamente, seja por razões de
segurança eléctrica, seja para facilitar uma eventual
remoção do forno.

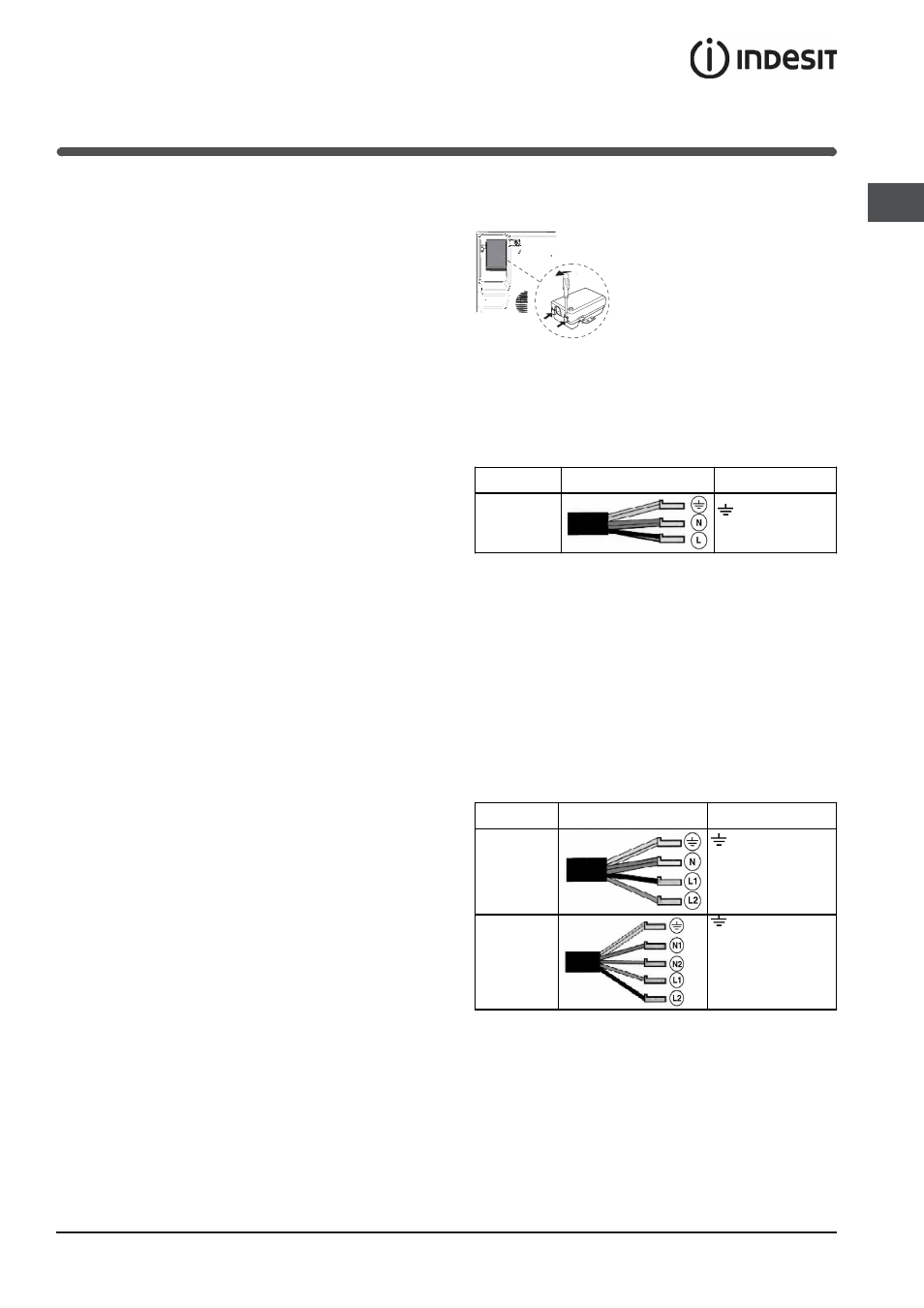

Caixa de bornes
O aparelho é equipado, na
parte inferior, com uma caixa
para a ligação aos vários
tipos de alimentação eléctrica
(a imagem é indicativa e pode
não corresponder ao modelo
comprado).
Ligação monofásica
O plano está provido de cabo de alimentação já
ligado e predisposto na fábrica para a ligação
monofásica. Efectuar a ligação dos fios de acordo
com a tabela e os desenhos a seguir:
Tensão tipo e
frequência rede
Cabo eléctrico Ligação fios
230-240V 1+N ~
220-240V 1+N ~
50/60 Hz
: verde/amarelo
N: os 2 fios azuis juntos
L: marrom junto ao preto
Outros tipos de ligações
Se o sistema eléctrico corresponder à uma dessas
características:
Tensão tipo e frequência de rede
• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz
Soltar os cabos e efectuar a ligação dos fios de
acordo com a tabela e os desenhos a seguir:
Tensão tipo e
frequência rede
Cabo eléctrico Ligação fios
400V - 2+N ~
50/60 Hz
230-240V 3 ~
220-240V 3 ~
50/60Hz
: verde/amarelo;
N: os 2 fios azuis juntos
L1: preto
L2: marrom
400V - 2+2N ~
50/60 Hz
: verde/amarelo;
N1: azul
N2: azul
L1: preto
L2: marrom
Se o sistema eléctrico corresponder à uma dessas
características:
Tensão tipo e frequência de rede
• 400V 3 - N ~ 50/60 Hz
proceder da seguinte maneira:
 O eventual cabo em dotação não pode ser utilizado
para estes tipos de instalação.
PLANO DE
COZEDURA VIRADO
