27
NL
• De meubels die direct naast de kookplaat staan
en hierboven uitsteken, moeten op minstens 600
mm van de rand van de plaat staan.
Bevestigen
Het apparaat moet op een absoluut horizontaal
oppervlak worden geïnstalleerd.
Eventuele door onjuiste installatie veroorzaakte
vervormingen kunnen de eigenschappen en de
prestaties van de kookplaat aantasten.
De lengte van de regelschroef van de
bevestigingshaken moet op basis van de dikte van het
keukenblad worden ingesteld voordat de haken
worden gemonteerd:
• als de dikte 30 mm is: schroef 17,5 mm;
• als de dikte 40 mm is: schroef 7,5 mm.
Voor het bevestigen moet u als volgt te werk gaan:
1. Draai met korte, puntloze schroeven de 4
centreringsklemmen in de openingen in het midden
van elke zijde van het blad vast;
2. zet de kookplaat in het midden van de opening
van het keukenmeubel door gelijke druk uit te
oefenen op de hele omtrek totdat de kookplaat
perfect aansluit op het keukenblad.
3. voor een blad met zijprofielen: nadat u de
kookplaat in het keukenmeubel heeft geplaatst moet
u de 4 bevestigingshaken aan de onderste rand van
de kookplaat vastschroeven met gepunte, lange
schroeven, net zolang tot het glas goed aan het
blad vastzit.
 De schroeven van de centreringsklemmen moeten
te allen tijde bereikbaar blijven.
 Volgens de veiligheidsnormen mag er geen contact
meer mogelijk zijn met de elektrische onderdelen
nadat het apparaat is ingebouwd.
 Alle beschermende onderdelen moeten zodanig
worden bevestigd dat ze niet kunnen worden
verwijderd zonder gereedschap te gebruiken.
Elektrische aansluiting
 De elektrische aansluitingen van de kookplaat en
de eventuele inbouwoven moeten apart worden
uitgevoerd, zowel om elektrische veiligheidsredenen
als om de oven eventueel eenvoudiger te kunnen
verwijderen.

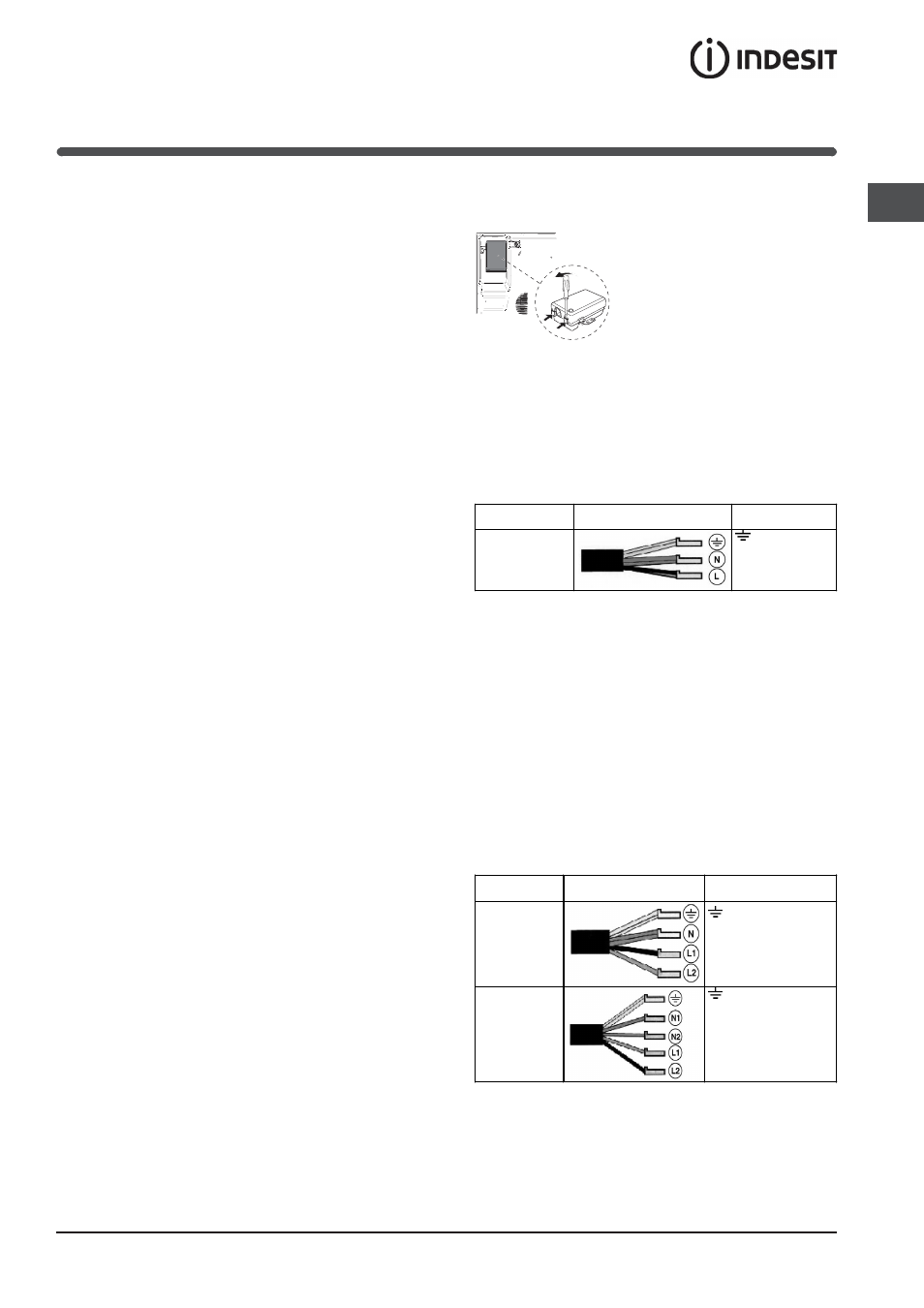

Klemmenstrook
Aan de onderkant van het
apparaat bevindt zich een
klemmenstrook voor de
verschillende types
elektrische voeding (het is
mogelijk dat de afbeelding
niet exact overeenkomt met
het model dat u heeft
aangeschaft).
Eenfasige aansluiting
De kookplaat is voorzien van een voedingskabel
bestemd voor een eenfasige aansluiting. Voer de
draadverbinding uit zoals aangegeven in de
volgende tabel en tekeningen:
Spanningstype en
netfrequentie
Elektrische kabel Draadverbinding
230-240V 1+N ~
220-240V 1+N ~
50/60 Hz
: geel/groen;
N: de 2 blauwe
draden samen
L: bruin en zwart
samen
Andere soorten aansluitingen
Als het elektrische net overeenkomt met een van de
volgende karakteristieken:
Spanningstype en netfrequentie
• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz
Scheid de kabels en voer de draadverbinding uit
zoals aangegeven in de volgende tabel en
tekeningen:
Spanningstype en
netfrequentie
Elektrische kabel Draadverbinding
400V - 2+N ~
50/60 Hz
230-240V 3 ~
220-240V 3 ~
50/60Hz
: geel/groen;
N: de 2 blauwe draden samen
L1: zwart
L2: bruin
400V - 2+2N ~
50/60 Hz
: geel/groen;
N1: blauw
N2: blauw
L1: zwart
L2: bruin
Als het elektrische net overeenkomt met een van de
volgende karakteristieken:
Spanningstype en netfrequentie
KOOKPLAAT
ONDERSTEBOVEN
