28
NL
• 400V 3 - N ~ 50/60 Hz
ga als volgt te werk:
 De eventuele bijgeleverde kabel is niet geschikt
voor dit type installatie.
1. Gebruik een geschikte voedingskabel, type
H05RR-F of met een hogere waarde, met de juiste
afmetingen (diameter kabel: 25 mm).
2. Licht de lippen aan de zijkant van het deksel van
de klemmenstrook op met een schroevendraaier en
open hem (zie afbeelding Klemmenstrook).
3. Draai de schroef van de kabelklem en de
schroeven van de benodigde klemmetjes los en
bevestig de verbindingskabels volgens de
aanwijzingen van de volgende tabel en
afbeeldingen.
4. Plaats de draden zoals aangegeven in de
volgende afbeeldingen en tabel en stel een
verbinding tot stand door alle schroeven van de
klemmetjes goed vast te draaien.

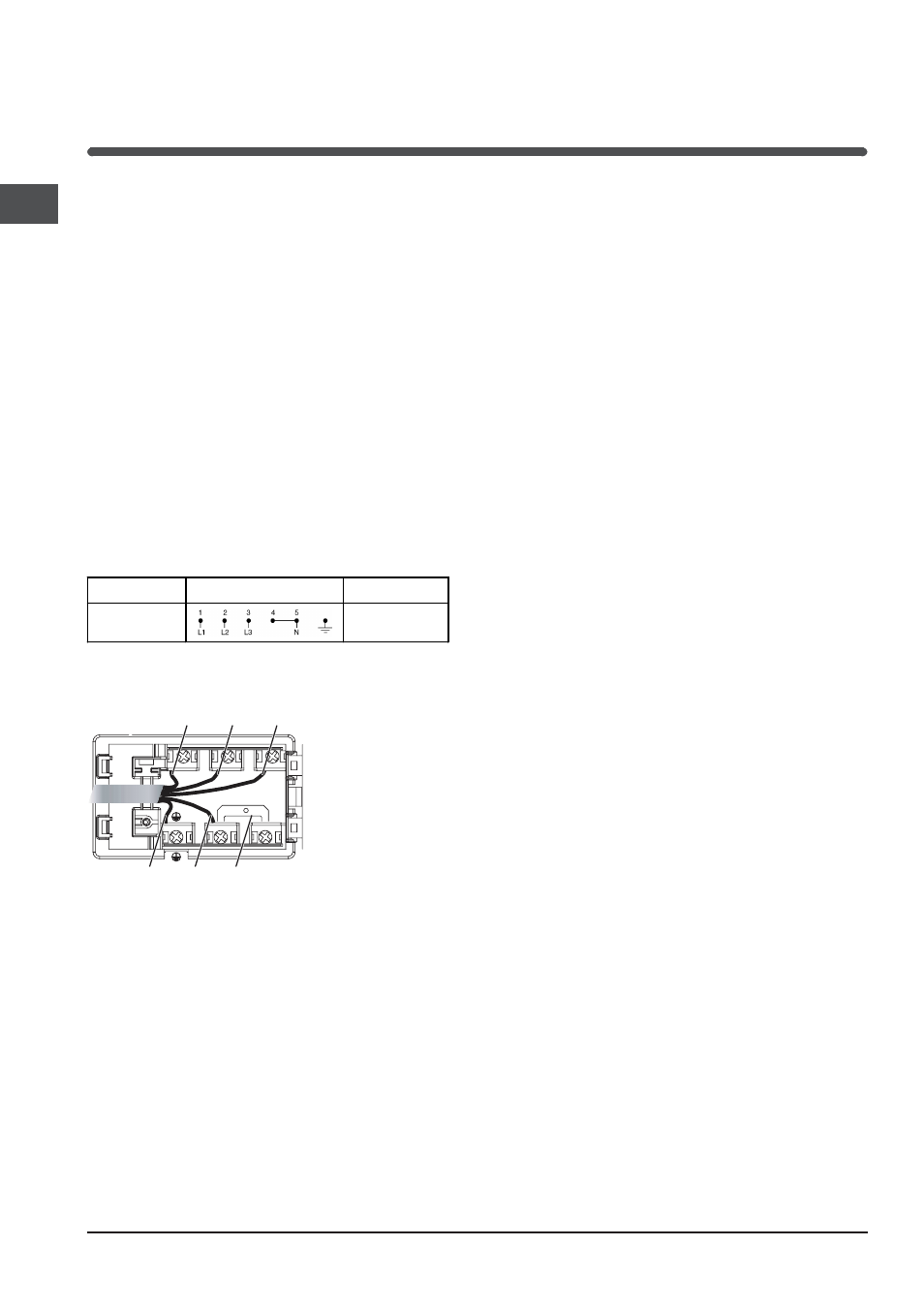

Spanningstype en
netfrequentie
Elektrische aansluitingen Klemmenbord
400V 3-N ~
50/60 Hz
Driefasen 400
5. Bevestig de voedingskabel in de speciale
kabelklem en sluit het deksel af.
Driefase 400
Het aansluiten van de voedingskabel aan het
elektrische net
Bij een rechtstreekse aansluiting op het net moet u
tussen het apparaat en het net een meerpolige
schakelaar aanbrengen met een minimum afstand
van 3 mm tussen de contacten.
 De installateur is verantwoordelijk voor een correcte
elektrische aansluiting en de inachtneming van de
veiligheidsnormen.
Vóór het aansluiten moet u controleren dat:
• de contactdoos geaard is en voldoet aan de
geldende normen;
• het stopcontact in staat is het maximale
vermogen van het apparaat te verdragen, zoals
aangegeven op het typeplaatje dat zich op het
apparaat bevindt;
• de spanning zich bevindt tussen de waarden die
staan aangegeven op het typeplaatje;
• de contactdoos en de stekker overeenkomen. Als
dat niet zo is, dient u ofwel de stekker ofwel de
contactdoos te vervangen; gebruik geen
verlengsnoeren of dubbelstekkers.
 Wanneer het apparaat geïnstalleerd is, moeten de
elektrische kabel en de contactdoos gemakkelijk te
bereiken zijn.
 De kabel mag niet gebogen of samengedrukt
worden.
 De kabel moet van tijd tot tijd worden
gecontroleerd en mag alleen door erkende monteurs
worden vervangen.
 De fabrikant kan nergens aansprakelijk voor
worden gesteld als deze normen niet worden
nageleefd.
Fase Fase Fase
Verbindingskabel Neutraal Aarde
1 2 3
5 4
