Инструкция по эксплуатации Indesit K 3C76 X
Страница 4
7
6
K3C76/BG
K3C76/BG
3

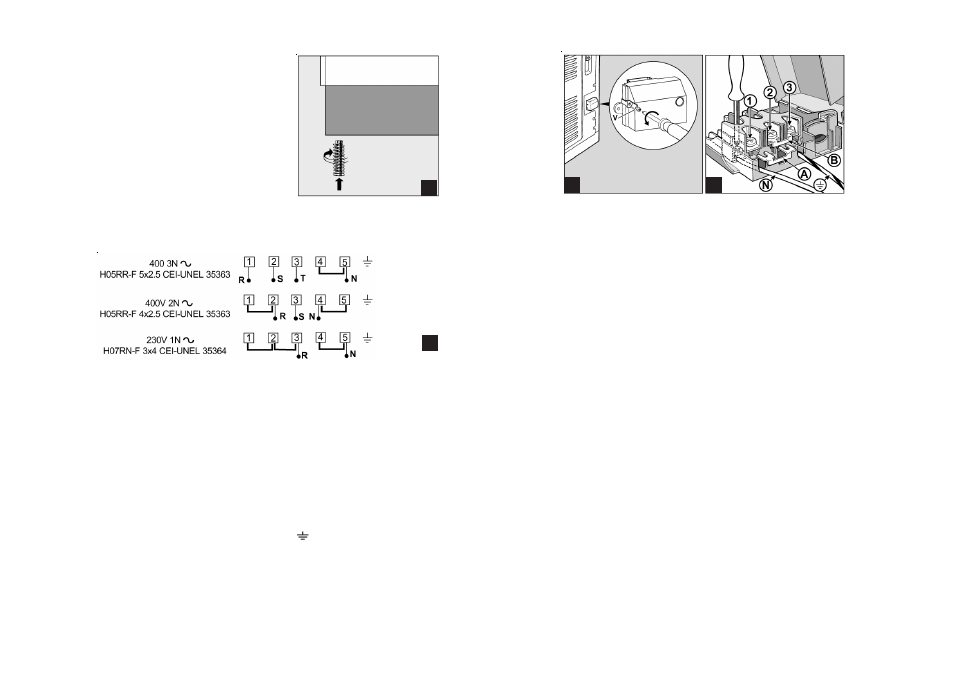

Выравнивание плиты
Для надлежащего выравнивания плиты она
снабжена регулируемыми ножками (рис. 3).
Ножки вкручиваются в отверстия по углам ос-
нования плиты.
Электрическое подключение
Марка питающего кабеля зависит от типа электрического подключения (см.
схемы подключения на рис. 4).
4
Установка питающего кабеля
Откройте клеммник:
• отверните винт «V» (рис. 5);
• потяните и откройте крышку клеммника.
Установите питающий кабель, выполнив следующие операции:
• расположите перемычку А-В в соответствии с типом подключения, которое
должно быть выполнено в соответствии со схемами, приведенными на рис. 4.
Примечание: небольшие соединительные перемычки подготовлены заводом-
изготовителем для однофазного подключения 230 В (контакты 1-2-3 соеди-
нены друг с другом). Перемычка 4-5 находится в нижней части клеммной ко-
лодки.
• вставьте провода, как показано на рис. 6 (N и
) и затяните соответствую-
щие винты;
• зафиксируйте остающиеся провода зажимными винтами 1-2-3;
• зафиксируйте питающий кабель его специальным фиксатором и закройте
крышку клеммника, закрепив ее винтом «V».
5
6
Подсоединение питающего кабеля к сети
Оснастите питающий кабель стандартной вилкой, соответствующей нагруз-
ке, указанной в табличке технических данных оборудования. При подключе-
нии оборудования к сети напрямую должен быть установлен многолиней-
ный автоматический выключатель с минимальным расстоянием между
разведенными контактами 3 мм, подходящий для указанной токовой нагруз-
ки и соответствующий действующим правилам электротехнической безопас-
ности (линия заземления не должна прерываться автоматическим выклю-
чателем). Питающий кабель следует располагать так, чтобы по всей длине
прокладки он не касался поверхностей, температура которых на 50°С пре-
вышает комнатную.
Перед подсоединением к электросети убедитесь в том, что:
• предохранители (пробки) / автоматические выключатели и проводка вы-
держивают нагрузку оборудования (см. табличку его технических характе-
ристик);
• система электроснабжения оборудования имеет заземление, соответству-
ющее нормам электробезопасности;
• после установки плиты обеспечен свободный доступ к ее розетке или ав-
томатическому выключателю.
Производитель не несет ответственности в случае несоблюдения
указанных мер безопасности.
