68

P

n

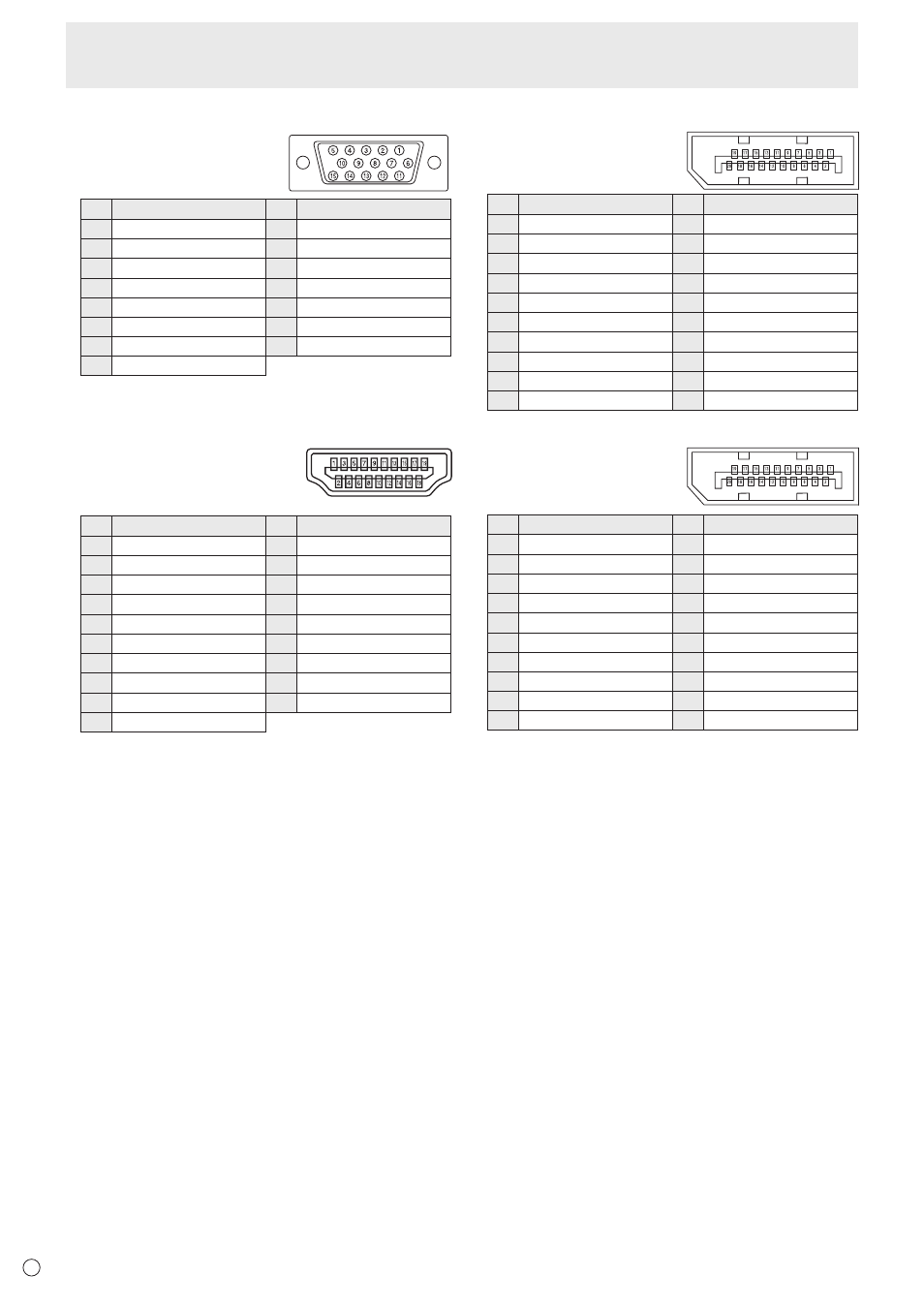

Контакты входного разъема D-sub

(Mini D-sub 15 контактов)

Номер

Функция

Номер

Функция

1 Вход красного видеосигнала

9 +5 В

2 Вход зелёного видеосигнала

10 ЗАЗЕМЛ

3 Вход синего видеосигнала

11 Н.З.

4 Н.З.

12 DDC данные

5 ЗАЗЕМЛ

13 Вход синхросигнала Hsync

6 ЗАЗЕМЛ для красного видеосигнала 14 Вход синхросигнала Vsync
7 ЗАЗЕМЛ для зелёного видеосигнала 15 Тактовый генератор DDC
8 ЗАЗЕМЛ для синего видеосигнала

n

Контакты входного разъема HDMI

(Разъем HDMI

TM

)

Номер

Функция

Номер

Функция

1 TMDS данные 2+

11 Экран тактового генератора TMDS

2 TMDS данные 2 экранированы 12 Тактовый генератор TMDS -
3 TMDS данные 2-

13 CEC

4 TMDS данные 1+

14 Н.З.

5 TMDS данные 1 экранированы 15 SCL
6 TMDS данные 1-

16 SDA

7 TMDS данные 0+

17 DDC/CEC ЗАЗЕМЛ

8 TMDS данные 0 экранированы 18 +5 В
9 TMDS данные 0-

19 Обнаружение горячего подключения

10 Тактовый генератор TMDS +

Спецификации

n

Контакты входного разъема DisplayPort

(DisplayPort 20 контактов

)

Номер

Функция

Номер

Функция

1 MainLane 3-

11 ЗАЗЕМЛ

2 ЗАЗЕМЛ

12 MainLane 0+

3 MainLane 3+

13 ЗАЗЕМЛ

4 MainLane 2-

14 ЗАЗЕМЛ

5 ЗАЗЕМЛ

15 Aux +

6 MainLane 2+

16 ЗАЗЕМЛ

7 MainLane 1-

17 Aux -

8 ЗАЗЕМЛ

18 Обнаружение горячего подключения

9 MainLane 1+

19 ЗАЗЕМЛ

10 MainLane 0-

20 3,3 В

n

Контакты выходного разъема DisplayPort

(DisplayPort 20

контактов)

Номер

Функция

Номер

Функция

1 MainLane 0+

11 ЗАЗЕМЛ

2 ЗАЗЕМЛ

12 MainLane 3-

3 MainLane 0-

13 ЗАЗЕМЛ

4 MainLane 1+

14 ЗАЗЕМЛ

5 ЗАЗЕМЛ

15 Aux +

6 MainLane 1-

16 ЗАЗЕМЛ

7 MainLane 2+

17 Aux -

8 ЗАЗЕМЛ

18 Обнаружение горячего подключения

9 MainLane 2-

19 ЗАЗЕМЛ

10 MainLane 3+

20 3,3 В
