12

P

16

10 9

11 12 15

5

4

1

7

8

3

2

6

13

17
18

19

14

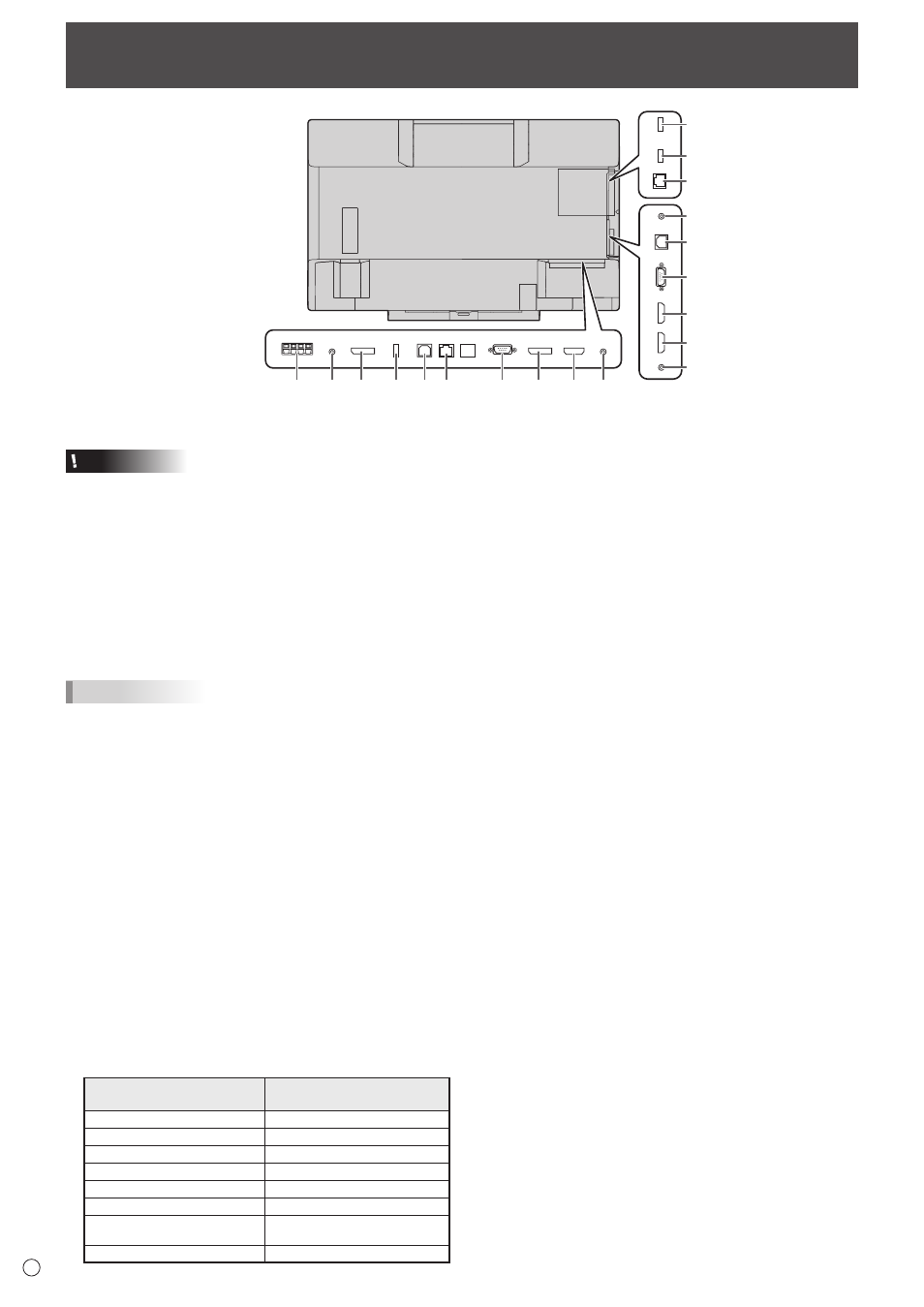

Подсоединение периферийного оборудования

Внимание

• Проверьте, что вы выключили главный выключатель

питания и вынули вилку из электрической розетки,

прежде чем присоединять/отсоединять кабели. Также

прочтите руководство пользователя того оборудования,

которое будет подсоединяться.

• Будьте внимательны и не перепутайте при подсоединении

кабелей входной и выходной разъемы. Если кабели,

подсоединенные к входному и выходному разъемам,

будут случайно перепутаны, это может стать причиной

возникновения неисправностей и других проблем.

• Запрещается использовать кабели с поврежденным

или деформированным разъемом. Несоблюдение

этих рекомендаций может привести к возникновению

неисправностей.

ПОДСКАЗКИ

• Для использования сенсорной панели с компьютером,

подключенным ко входному разъему видео данного

мониторе, подсоедините USB-кабель сенсорной панели

к компьютеру.

Подробная информация приведена в руководстве

по эксплуатации приложения Инструмент Настройки

Сенсорной Панели.

• Изображения могут отображаться неправильно в

зависимости от подсоединяемого компьютера (видеокарта).

• Используйте автоматическую настройку экрана

при передаче изображения экрана компьютера

в первый раз с помощью D-SUB1 или D-SUB2,

или при изменении настроек компьютера. Экран

настраивается автоматически, когда SELF ADJUST

<АВТОМАТИЧЕСКАЯ НАСТРОЙКА> в меню MONITOR

<МОНИТОР> установлена в ON <ВКЛ>.

• Если устройство воспроизведения подключено

напрямую через аудиовыход к динамикам или другим

устройствам, видео на мониторе может запаздывать по

отношению к звуку.

Для проигрывания звука устройство воспроизведения

должно быть подключено к аудиовходу монитора, а к

аудиовыходу монитора должны быть подсоединены

динамики или другие устройства.

• Входные разъемы аудио, используемые в каждом из

режимов входа, имеют следующие настройки по умолчанию:

Режим ввода

Входной разъем аудио

(настройка по умолчанию)

D-SUB1

Входной разъем аудио1

D-SUB2

Входной разъем аудио2

DisplayPort

Входной разъем DisplayPort

HDMI1

Входной разъем HDMI1

HDMI2

Входной разъем HDMI2

HDMI3

Входной разъем HDMI3

Direct Drawing

(Непосредственное рисование) Входной разъем аудио1
Wireless (Беспроводная связь) Беспроводная связь

Для удобства используйте отдельные разъемы для

различных целей;

Например, используйте разъем снизу монитора для

подключения стационарного компьютера, а разъем сбоку

монитора – для подключения мобильного компьютера.
1. Входной разъем HDMI1

2. Входной разъем HDMI2

3. Входной разъем HDMI3

• Используйте имеющийся в продаже кабель HDMI

(совместимый со стандартом HDMI).

• Установите HDMI1/HDMI2/HDMI3 в INPUT SELECT

<ВЫБОР ВХОДА> в меню SETUP <УСТАНОВКА> в

соответствии с подключаемым устройством.

• Выберите используемый входной разъем аудио в

AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню

SETUP <УСТАНОВКА>.

При выборе HDMI нет необходимости подсоединения

к входному аудио-разъему.

4. Входной разъем DisplayPort

• Используйте имеющийся в продаже кабель DisplayPort

(совместимый со стандартом DisplayPort).

• Выберите используемый входной разъем аудио в

AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню

SETUP <УСТАНОВКА>.

При выборе DisplayPort нет необходимости

подсоединения к входному аудио-разъему.

5. Входной разъем D-sub1

• Установите D-SUB1 в INPUT SELECT <ВЫБОР

ВХОДА> в меню SETUP <УСТАНОВКА> в соответствии

с подключаемым устройством.

• Для использования с D-SUB1[VIDEO] <D-SUB1[ВИДЕО]>

подключите зеленый терминал к видеовыходу

устройства.

• Выберите используемый входной разъем аудио в

AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню

SETUP <УСТАНОВКА>.

6. Входной разъем D-sub2

• Выберите используемый входной разъем аудио в

AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню

SETUP <УСТАНОВКА>.
