10
P

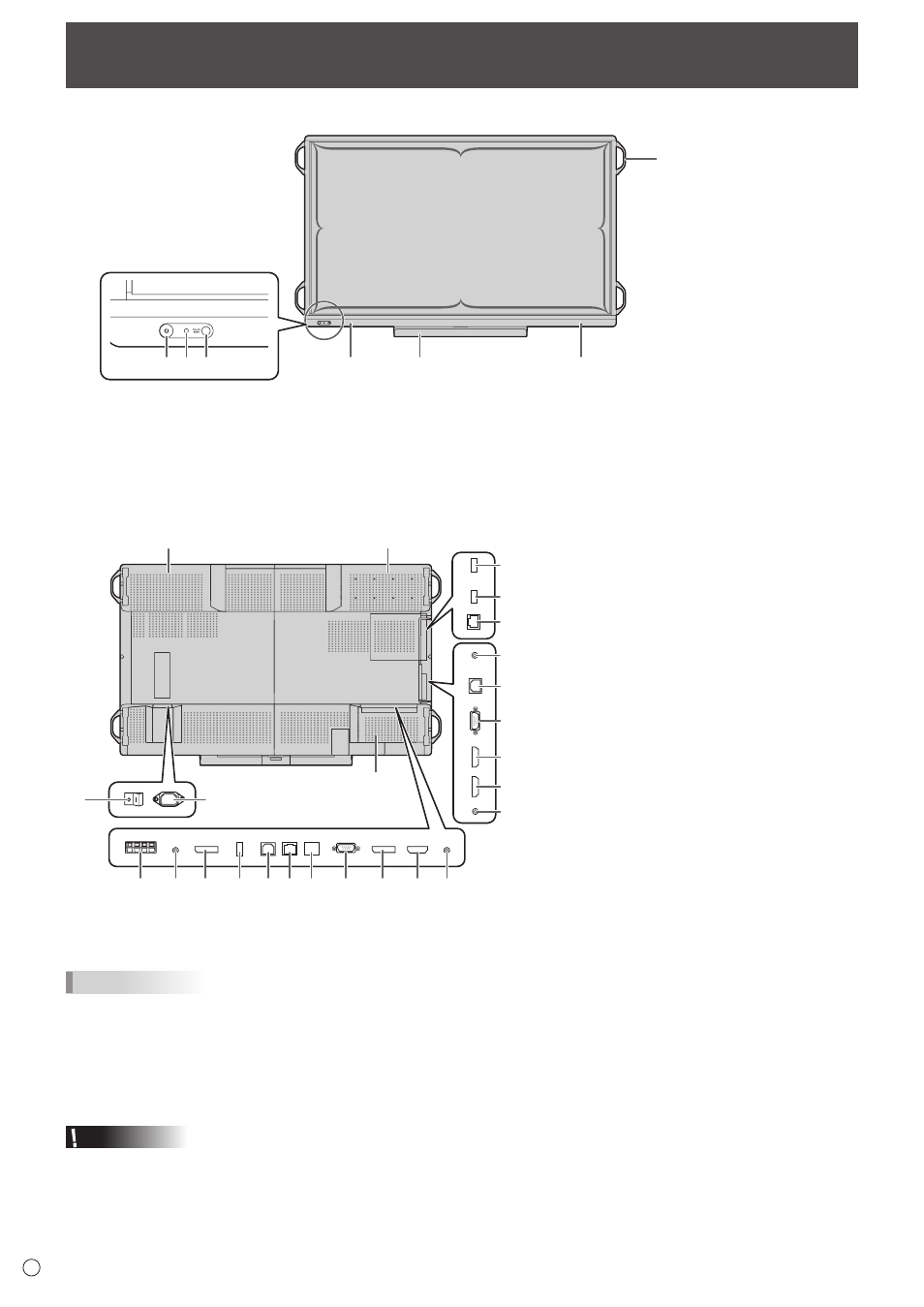

Название деталей
n Вид сзади
8 9
8
11 10
12 13 14 15 16 17 18 19 20 21 22
24
25
26
27
28
23
30
31
29
ПОДСКАЗКИ
• Для удобства используйте отдельные разъемы для
различных целей;
Например, используйте разъем снизу монитора для
подключения стационарного компьютера, а разъем
сбоку монитора – для подключения мобильного
компьютера.
Внимание
• По вопросам установки/ демонтажа дополнительных
устройств обращайтесь к дилеру SHARP.
n Вид спереди
8. Вентиляционные отверстия
9. Секция для подсоединения
опциональных устройств
Эта секция используется для подключения
аппаратных средств для в целях создания
расширенной функциональности. Наличие
данной секции для подключения не
гарантирует предоставление совместимых
аппаратных средств в будущем.
10. Главный выключатель питания (См. стр. 18.)
11. Входной разъем питания переменного
тока (См. стр. 14.)
12. Разъемы внешнего динамика (См. стр. 13.)
13. Выходной разъем аудио(См. стр. 13.)
14. Выходной разъем DisplayPort (См. стр. 13.)
15. Порт адаптера стилуса (См. стр. 20.)
16. USB 1-порт (для сенсорной панели)
(См. стр. 13.)
17. Разъем LAN (См. стр. 13.)
18. Дополнительный разъем
Этот разъем предназначен для
будущей (опциональной) расширенной
функциональности. Наличие данного
терминала не гарантирует предоставление
расширенной функциональности в будущем.
19. Входной разъем D-sub1 (См. стр. 12.)
20. Входной разъем DisplayPort (См. стр. 12.)
21. Входной разъем HDMI1 (См. стр. 12.)
22. Входной разъем аудио1 (См. стр. 13.)
23. Входной разъем RS-232C (См. стр. 13.)
24. USB 2-порт (для сенсорной панели)
(См. стр. 13.)
25. Входной разъем D-sub2 (См. стр. 12.)
26. Входной разъем HDMI2 (См. стр. 12.)
27. Входной разъем HDMI3 (См. стр. 12.)
28. Входной разъем аудио2 (См. стр. 13.)
Разъем беспроводного контроллера
29. Порт беспроводного адаптера (См. стр. 13.)
30. USB-порт (См. стр. 13.)
31. Разъем LAN (См. стр. 13.)
1. Кнопка POWER (ПИТАНИЕ) / LED- индикатор питания
(См. стр. 18.)
2. Датчик для дистанционного управления (См. стр. 15.)
3. Кнопка СЕНСОРНОЕ МЕНЮ (См. стр. 25.)
1 2 3 4 5 5
6
7 7
7
7
4. Лоток
5. Динамики
6. Ручки (в модели PN-60TW3 – 2 шт.)
7. Инфракрасный передатчик/приемник
