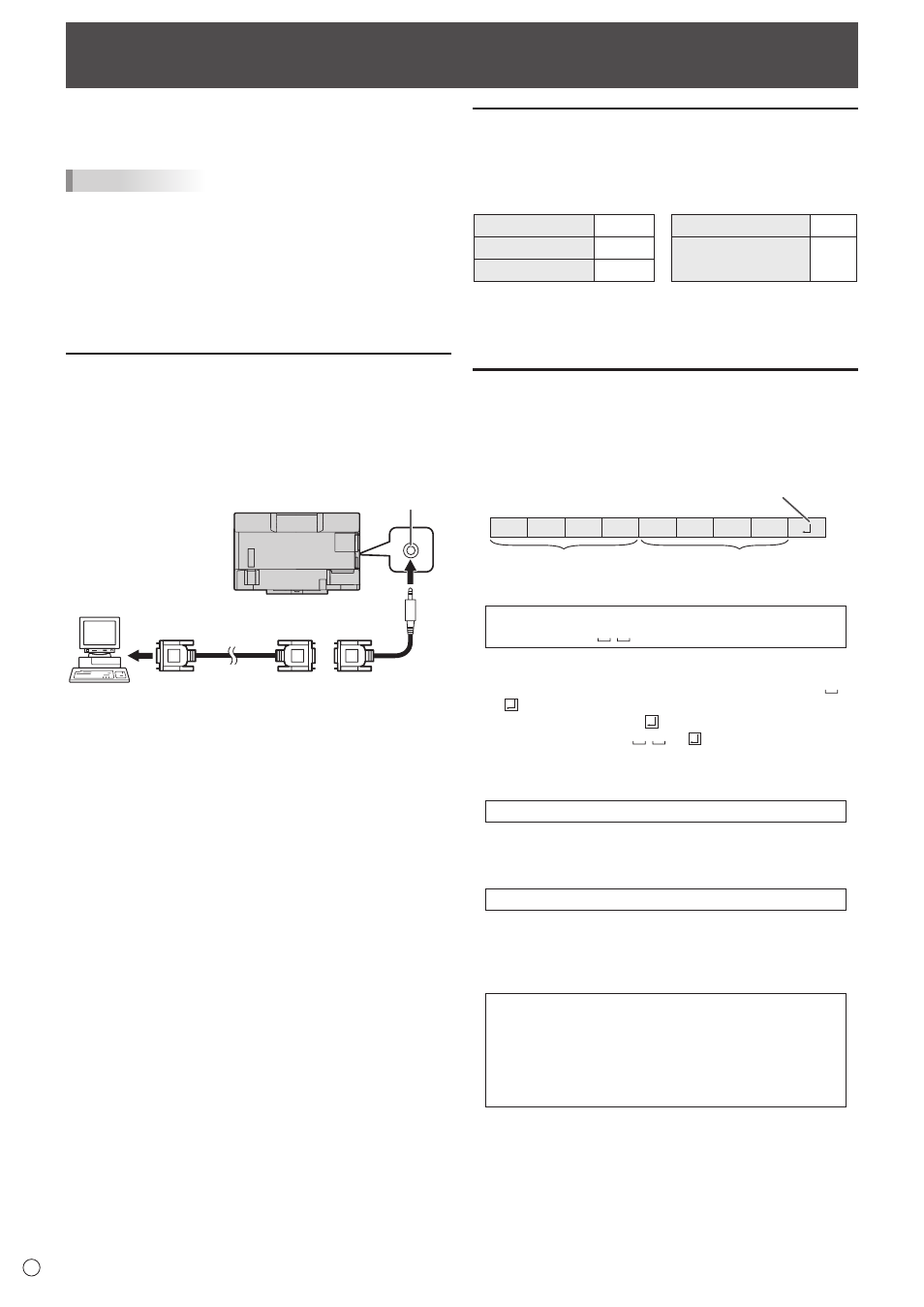

Управление монитором с помощью ПК (RS-232C)
Можно управлять этим монитором с ПК по интерфейсу
RS-232C (COM-порт) на ПК.
ПОДСКАЗКИ
• Чтобы управлять монитором по RS-232C, установите
RS-232C/LAN SELECT <ВЫБОР RS-232C/LAN> в RS-
232C.
• Если для параметра POWER SAVE MODE
<ЭНЕРГОСБЕРЕГАЮЩИЙ РЕЖИМ> установлено
значение ON <ВКЛ>, управление в режиме ожидания
невозможно.
• Нельзя управлять одновременно по RS-232C и LAN.
Соединение с ПК
Соедините входной разъем RS-232C на мониторе и
кабель-переходник RS-232C (входит в комплект поставки).
Соедините COM-порт на компьютере (разъем RS-232C)
и кабель прямого подключения RS-232 (производится
серийно), используя кабель-переходник RS-232C (входит в
комплект поставки).
Кабель-переходник
RS-232C (входит в
комплект поставки)
Кабель прямого подключения
RS-232 (производится серийно)
Входной разъем RS-232C
К COM-порту
Компьютер
Условия передачи данных
Установите настройки передачи данных по интерфейсу
RS-232C на ПК таким образом, чтобы они соответствовали
настройкам передачи данных монитора следующим
образом.
Скорость в бодах *
Стоповый бит
1 бит
Длина данных
8 бит
Управление
обменом данных
Нет
Бит паритета
Нет
* Установите ту же скорость, что и для параметра BAUD
RATE <СКОРОСТЬ ДВОИЧНОЙ ПЕРЕДАЧИ> в меню
SETUP <УСТАНОВКА>. (первоначальное значение:
38400 бит/с)
Процедура обмена данными
n
Формат команды
Когда с ПК на монитор отправляется команда, монитор
работает в соответствии с принятой командой и посылает
в подтверждение на ПК.
C1 C2 C3 C4 P1 P2 P3 P4
Код возврата
Поле команды
(4 предписанных
цифробуквенных символа)
Поле параметра
(Строка из 4 символов,
состоящая из: 0-9, +, -, пробел, ?)
Пример: VOLM0030
VOLM 30
* Не забывайте в качестве параметра задавать 4
символа. Если необходимо, добавляйте пробелы (“ ”).
(“ ” – это код возврата (0D
H
, 0A
H
или 0D
H
))
Неправильно : VOLM30
Правильно : VOLM 30
При вводе отрицательного значения вводите значение из
трех цифр.
Пример: AUTR-005
Не используйте пробелы для MPOS, DATE и SC01–SC08.
Задавайте параметры, используя указанные цифры или
символы.
Пример: MPOS010097
Если в команде имеется “R”, которая обозначает
“Направление” по “Таблица команд RS-232C” на стр. 45, то
текущее значение может быть возвращено с помощью “?”
в качестве параметра.
Пример:
VOLM ? ? ? ?
←
С ПК на монитор
(Какая текущая настройка
громкости?).
30
←
С монитора на ПК (Текущая
настройка громкости: 30).
