Пульт управления

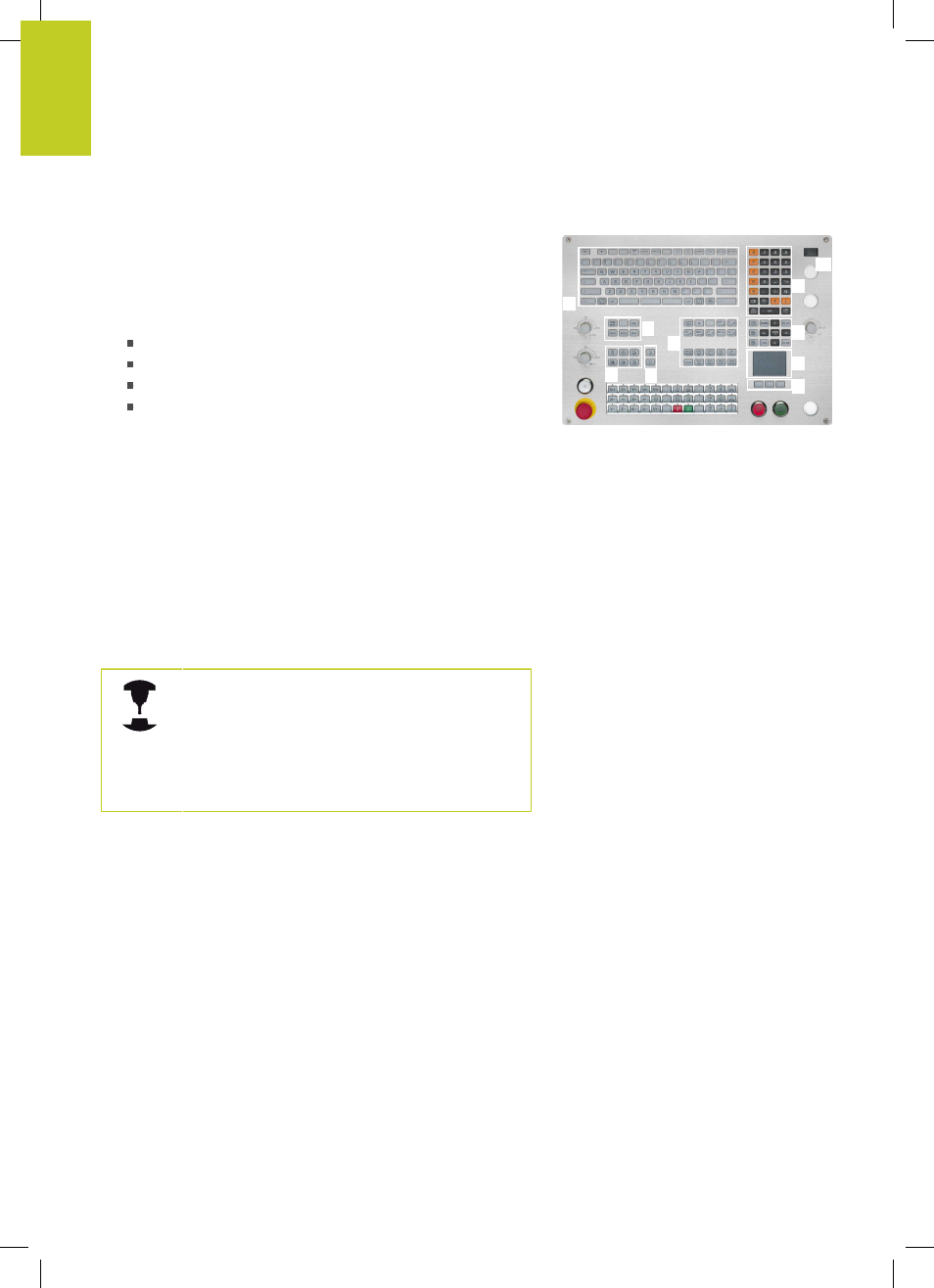

Система управления TNC 640 поставляется со встроенной
клавиатурой. На рисунке (вверху справа) показаны элементы
управления пульта:
1
Алфавитная клавиатура для ввода текста, имен файлов и
программирования в формате DIN/ISO.
2
Управление файлами
Калькулятор
Функция MOD
Функция HELP (ПОМОЩЬ)
3
Режимы программирования
4
Режимы работы станка
5
Открытие диалоговых окон программирования
6
Клавиши со стрелками и операция перехода GOTO
7
Ввод числовых значений и выбор оси
8
Сенсорная панель
9
Функции кнопок мыши
10
USB-разъем
Функции отдельных клавиш перечислены на обратной стороне
обложки данного руководства.
Некоторые производители станков не используют
стандартный пульт управления фирмы
HEIDENHAIN. Следуйте указаниям инструкции по
обслуживанию станка.
Внешние клавиши, такие как NC-START или
NC-STOPP, описываются в инструкции по
обслуживанию станка.
