Программирование: программирование контуров
6.4
Движение по траектории – декартовы координаты
6
206
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

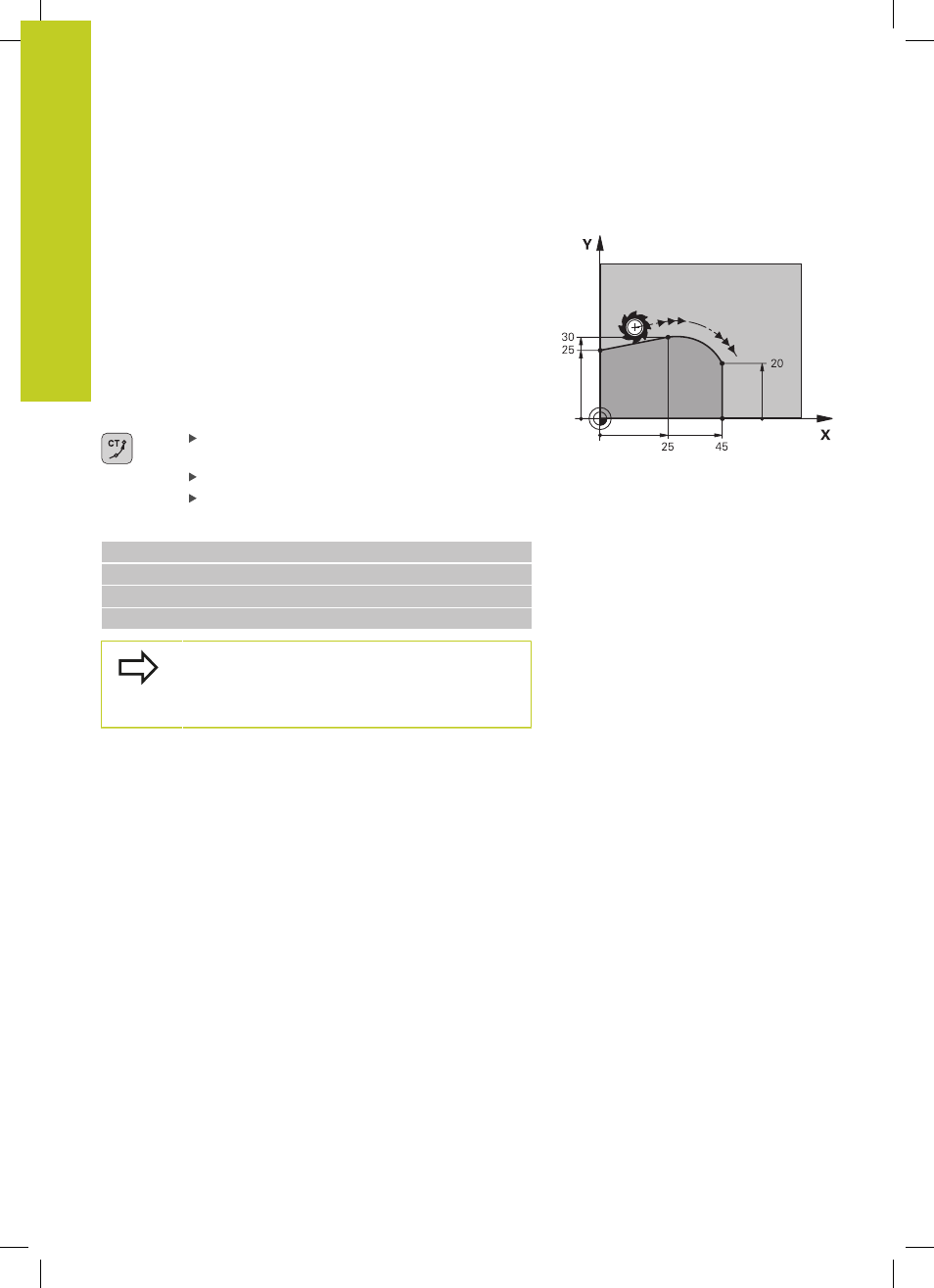

Круговая траектория G06 с плавным переходом
Инструмент перемещается по дуге окружности,
примыкающей по касательной к элементу контура, ранее
запрограммированному до дуги.
Переход является “плавным”, если в точке пересечения
элементов контура не возникает точки перегиба или
угловой точки, т.е. элементы контура переходят друг в друга
непрерывно.
Элемент контура, к которому плавно примыкает дуга
окружности, программируется непосредственно перед
G06
-кадром. Для этого требуется не менее двух кадров
позиционирования.
Координаты
конечной точки дуги окружности,
если требуется:
Подача F
Дополнительная M-функция
Примеры NC-кадров
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
G01 Y+0 *
G06
-кадр и запрограммированный ранее
элемент контура должны содержать обе
координаты плоскости, в которой выполняется
дуга окружности!
