Программирование: программирование контуров
6.2
Основная информация о функциях траекторий
6
192
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

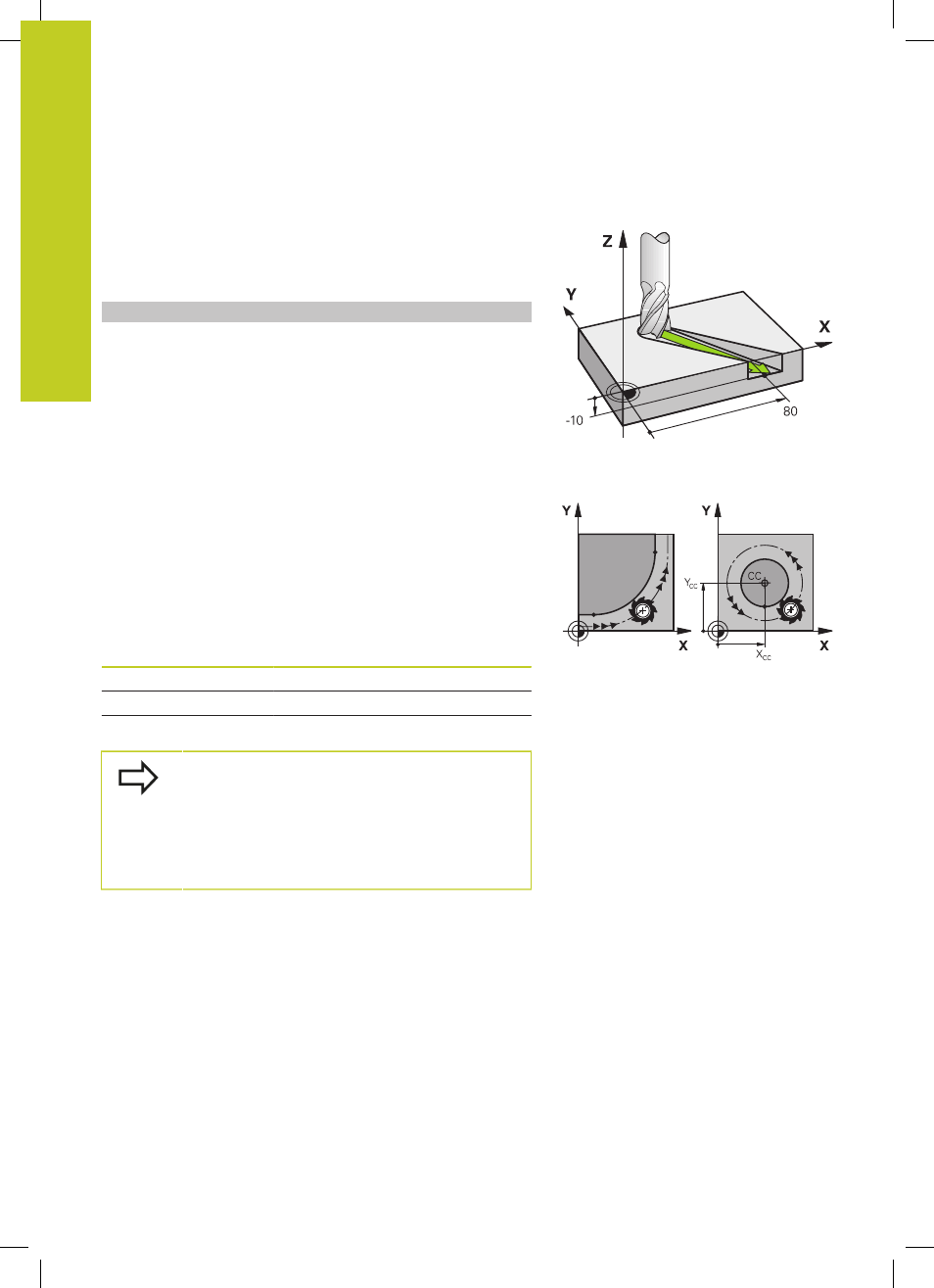

Трехмерное движение
Кадр программы содержит три координаты: система
ЧПУ перемещает инструмент в пространстве в
запрограммированную позицию.
Пример:
N50 G01 X+80 Y+0 Z-10 *
Окружности и дуги окружностей
При круговых движениях система ЧПУ перемещает две оси
станка одновременно: инструмент двигается относительно
заготовки по круговой траектории. Для круговых движений
можно ввести центр окружности CC.
Вместе с функциями траектории для дуг окружности
программируются окружности на главных плоскостях: главная
плоскость должна определяться при вызове инструмента TOOL
CALL путем определения оси шпинделя:
Ось шпинделя
Главная плоскость
(G17)
XY
, а также UV, XY, UY
(G18)
ZX
, а также WU, ZU, WX
(G19)
YZ
, auch VW, YW, VZ
Окружности, не лежащие параллельно главной
плоскости, программируются при помощи
функции "Наклон плоскости обработки" (см.
Руководство пользователя по циклам, цикл 19,
ПЛОСКОСТЬ ОБРАБОТКИ) или при помощи Q-
параметров (смотри "Принцип действия и обзор
функций").
Направление вращения DR при круговых движениях
Для круговых движений без плавного перехода к другим
элементам контура направление вращения вводится
следующим образом:
Вращение по часовой стрелке: G02/G12
Вращение против часовой стрелки: G03/G13
