Обработка данных DXF (опция программного обеспечения)
7.1
7
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
231
Для выбора других позиций обработки и
сохранения этих позиций в другом файле:
нажмите значок «Отменить выбранные
элементы» и выберите их вышеописанным
способом

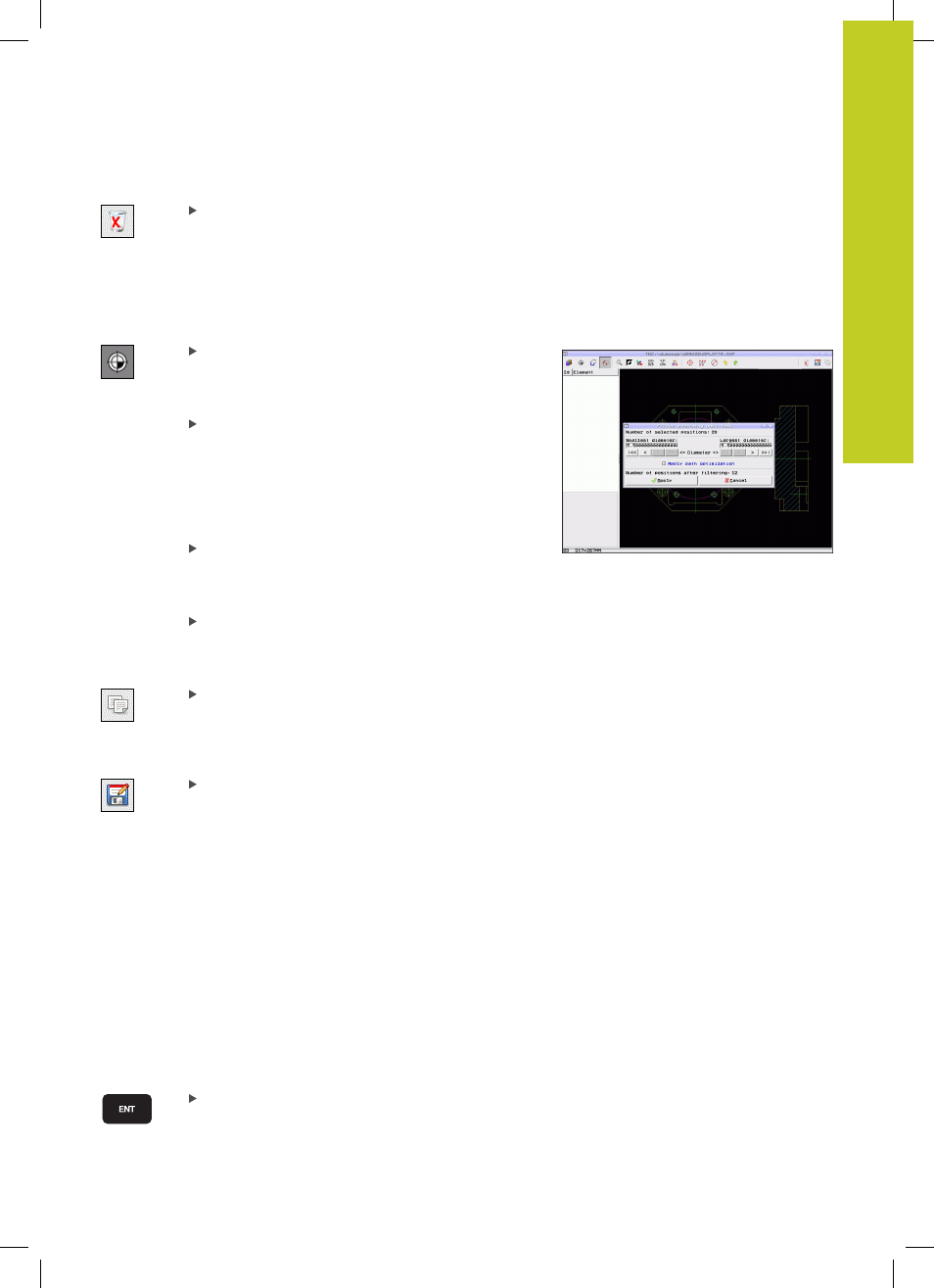

Быстрый выбор позиций отверстий путем выделения
мышью соответствующей области
Определение режима для выбора позиций
обработки: система ЧПУ скрывает слои,
отображаемые в левом окне, а правое окно
является активным для выбора позиции
Левой кнопкой мыши при нажатой клавише
Shift следует расширить границы области,
в которую система ЧПУ должна ввести все
центры окружностей в качестве позиций
отверстий: система ЧПУ открывает окно, в
котором отверстия можно отфильтровать по их
размеру
Настройте фильтр смотри "" и подтвердите
с помощью Применить: система ЧПУ введет
выбранные позиции в левом окне (отображение
символа точки)
При необходимости можно отменить выбор уже
отобранных элементов, расширяя какую-либо
область и удерживая при этом клавишу CTRL
нажатой
Сохранение выбранных позиций
обработки в буфер обмена ЧПУ для
последующего добавления в качестве
кадра позиционирования с вызовом цикла в
программу в диалоге открытым текстом, или
Сохранение выбранных позиций обработки в
файле точек: система ЧПУ показывает окно
перехода, в котором можно ввести целевую
директорию и любое имя файла. Базовая
настройка: имя DXF-файла. При наличии в
имени файла DXF спецзнаков или пробелов
программа заменяет эти знаки символом
подчеркивания. В качестве альтернативы вы
также можете выбрать тип файла: таблица
точек (.PNT), таблица генератора изображений
(.HP) программа в диалоге открытым текстом
(.H). Если вы сохраняете позиции обработки
в программу в диалоге открытым текстом, то
система ЧПУ создает для каждой позиции
обработки отдельный линейный кадр с
вызовом цикла (L X... Y... M99). Эту программу
вы можете также переносить на более ранние
модели ЧПУ и там обрабатывать.
Подтверждение ввода: система ЧПУ
записывает программу контура в директорию, в
которой также хранится DXF-файл
