SATEL GSM LT-2 7

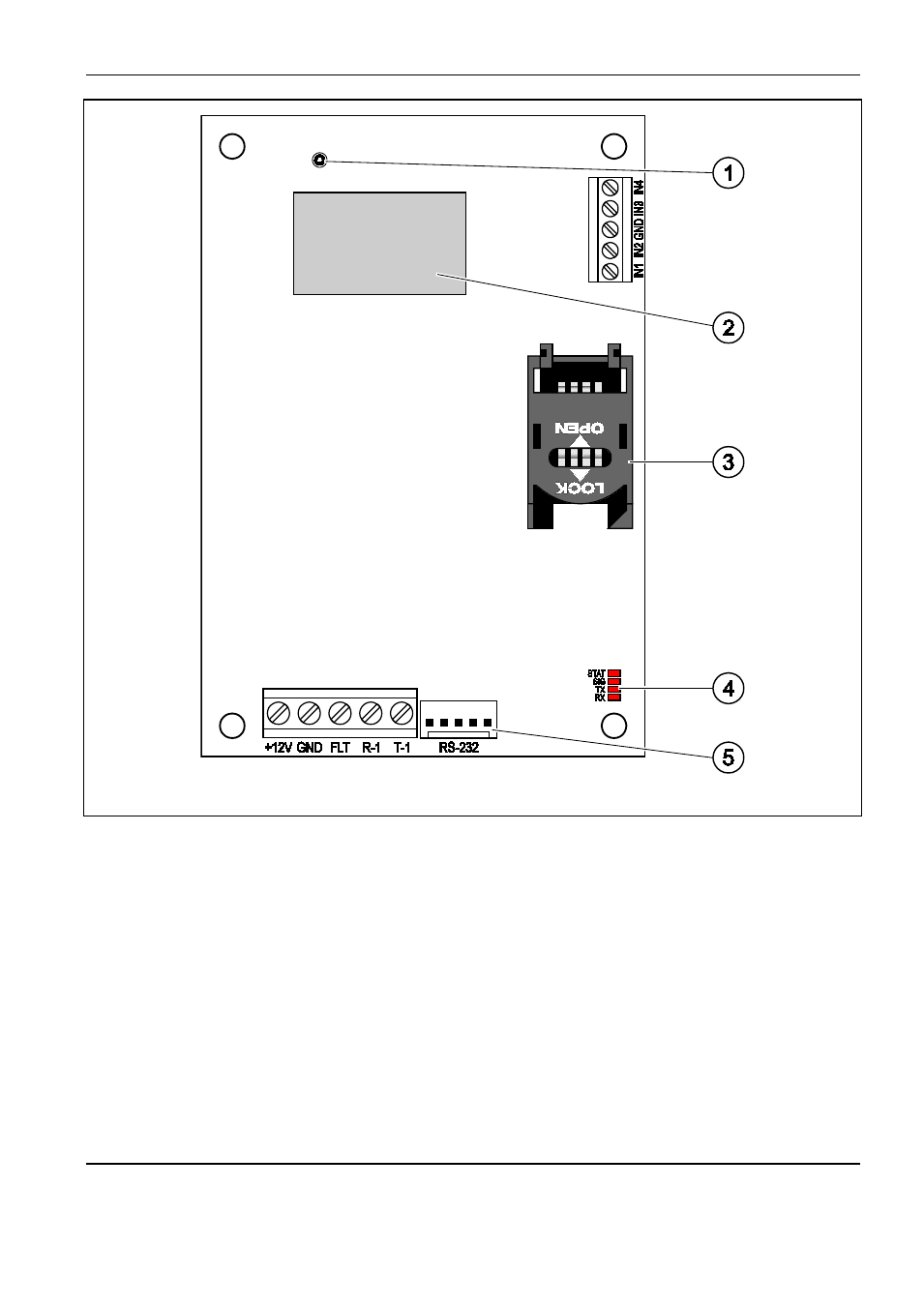

Рис. 5. Вид печатной платы модуля GSM LT-2.
Пояснения к рисунку 5:
1 -
разъем для подключения внешней антенны.
2 -
промышленный телефон GSM.
3 -
держатель SIM-карты. Не рекомендуется вставлять SIM-карту в держатель перед
установкой в модуле ее PIN-кода (если карта требует PIN-кода). Для
установленной в модуле SIM-карты должна быть включена услуга GPRS, если
коды событий должны передаваться по GPRS-каналу.
4 -
светодиоды (см. раздел: «Способ светодиодной индикации»):
−
Светодиод STAT сигнализирует состояние модуля,
− Светодиод SIG индицирует уровень сигнала, принимаемого GSM-телефоном,
− светодиоды TX и RX индицируют передачу данных через порт RS-232.
5 -
порт RS-232.
3.2
С
ПОСОБ СВЕТОДИОДНОЙ ИНДИКАЦИИ
Ниже представлен способ светодиодной индикации о состоянии модуля с помощью
отдельных светодиодов. Каждая схема свечения отображает 4-секундный интервал
