36
GSM LT-2
SATEL
Описание события – поле, используемое в случае формата Contact ID. В нем
отображается описание события, код которого введен в поле «Код». В поле доступна
кнопка
, которая позволяет открыть редактор кодов Contact ID.
5.2.10
Закладка «Настройка TCP/IP»
Большинство параметров, необходимых для установления связи между
модулем и ПО: D
LOAD
10, D
LOAD
X
и G
UARD
X
по GPRS-каналу, можно
запрограммировать только с помощью программы D
LOAD
10.

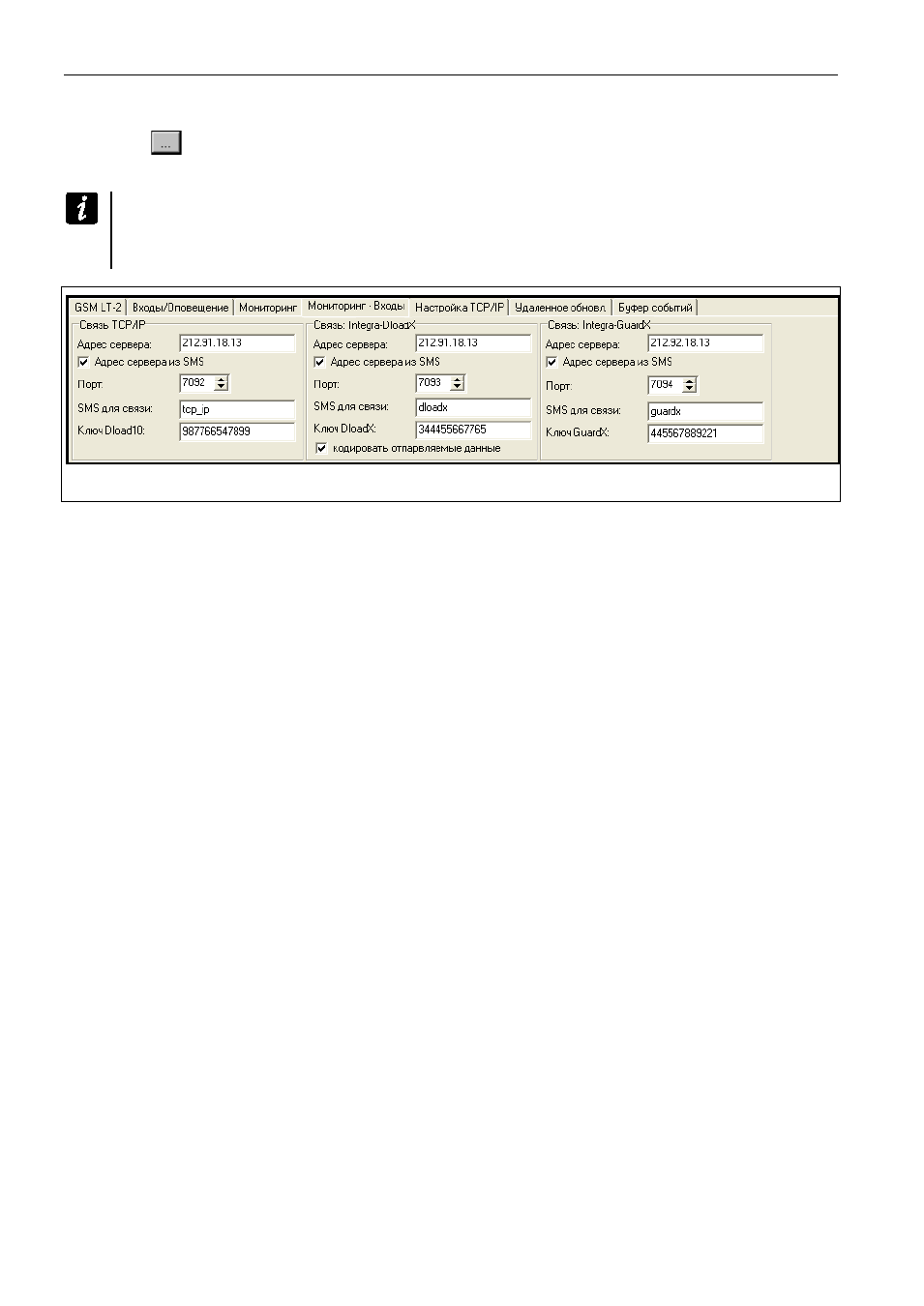

Рис. 18. Закладка «Настройка TCP/IP».
Связь TCP/IP
Адрес сервера – адрес компьютера, с которого может программироваться удаленно
модуль. Он может быть введен в виде IP-адреса или названия.
Адрес сервера из SMS – если опция включена, в сообщении SMS для начала связи
можно вписать адрес сервера, с которым модуль должен соединиться, и номер
порта. Если адрес не был введен, модуль соединится с сервером, адрес которого
был запрограммирован в модуле.
Порт – номер порта для связи между компьютером и модулем.
SMS для связи [119] – управляющий запрос, который должен присутствовать
в сообщении SMS, отправляемом на номер телефона GSM модуля, чтобы модуль
начал процедуру установки связи с программой D
LOAD
10
(связь по GPRS-каналу).
Ключ D
LOAD
10 –
последовательность 12 алфавитно-цифровых знаков (цифры, буквы
и специальные знаки), определяющие ключ шифрования данных, отправляемых
в программу D
LOAD
10
. Модуль соединиться только с программой, которая подаст
соответствующий ключ.
Связь: Integra – D
LOAD
X
Адрес сервера – адрес компьютера с установленной программой D
LOAD
X
, с которым
модуль (подключенный к ПКП INTEGRA через порт RS-232) должен соединяться
по GPRS-каналу. Адрес может быть вписан в виде IP-адреса или названия.
Адрес сервера из SMS – если опция включена, в сообщении SMS для начала связи
можно вписать адрес сервера, с которым модуль должен соединиться, и номер
порта. Если адрес не был введен, модуль соединиться с сервером, адрес которого
был запрограммирован в модуле.
Порт – номер порта для связи с программой D
LOAD
X.
SMS для связи [120] – управляющий запрос, который должен присутствовать
в сообщении SMS, отправляемом на номер телефона GSM модуля, подключенного
к ПКП, чтобы модуль соединился с программой D
LOAD
X
по GPRS-каналу.
Ключ D
LOAD
X –
последовательность 12 алфавитно-цифровых знаков (цифры, буквы
и специальные знаки), определяющие ключ шифрования данных, отправляемых
