4 -
время и дата согласно показаниям часов в модуле. Во время регистрации в сети,
модуль обновляет эти данные автоматически, если оператор, услугами которого
пользуется модуль, предлагает такую функцию.
5 -
информация о состоянии телефона модуля GSM.
6 -
уровень сигнала, принимаемого антенной GSM.
7 -
информация о состоянии входов: Следующие символы означают их состояние:
вход нарушен;
вход в состоянии «норма»;
вход заблокирован;
вход FLT включен;
вход FLT выключен.
Кнопки:
События – кнопка открывает закладку «Буфер событий».
Считывание – кнопка позволяет загрузить данные из модуля.
Запись – кнопка позволяет записать данные в модуль.
Прервать передачу
–
кнопка позволяет прервать запись / загрузку данных.
Чтение событий
–
кнопка позволяет считать память событий.
Режим ON-LINE – кнопка открывает окно, в котором можно заблокировать /
отменить блокировку входа. Также в нем отображается состояние выхода FLT.
Конфигурация
–
кнопка открывает окно «Конфигурация».
Выход из программы – кнопка позволяет закрыть программу.
5.2.4
Строка состояния

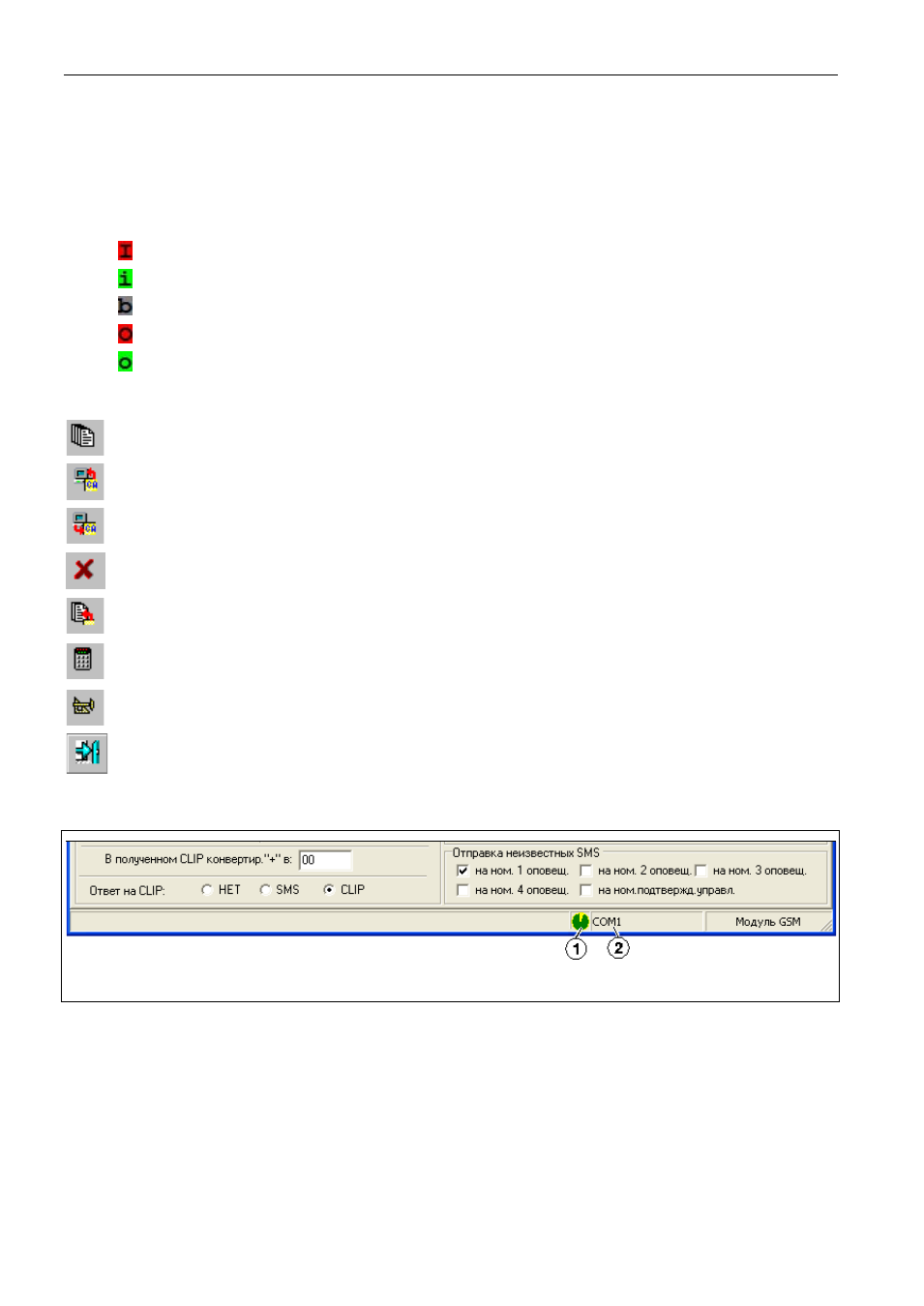

Рис. 12. Строка состояния в программе D
LOAD 10.
Пояснения к рисунку 12:
1
-
значок, индицирующий состояние связи с модулем:
–
зеленый цвет – готовность к отправке данных;
–
зеленый и желтый цвет – передача данных;
–
серый цвет – выключен COM-порт.
Нажатие кнопки со значком в случае связи через порт
RS-232 -
включает / выключает порт COM.
2 -
информация о способе осуществления связи с модулем:
–
COMn (n = номер порта COM) – связь через порт RS-232;
