![background image](/files/803252/content/doc008.png)
6
GSM LT-2
SATEL

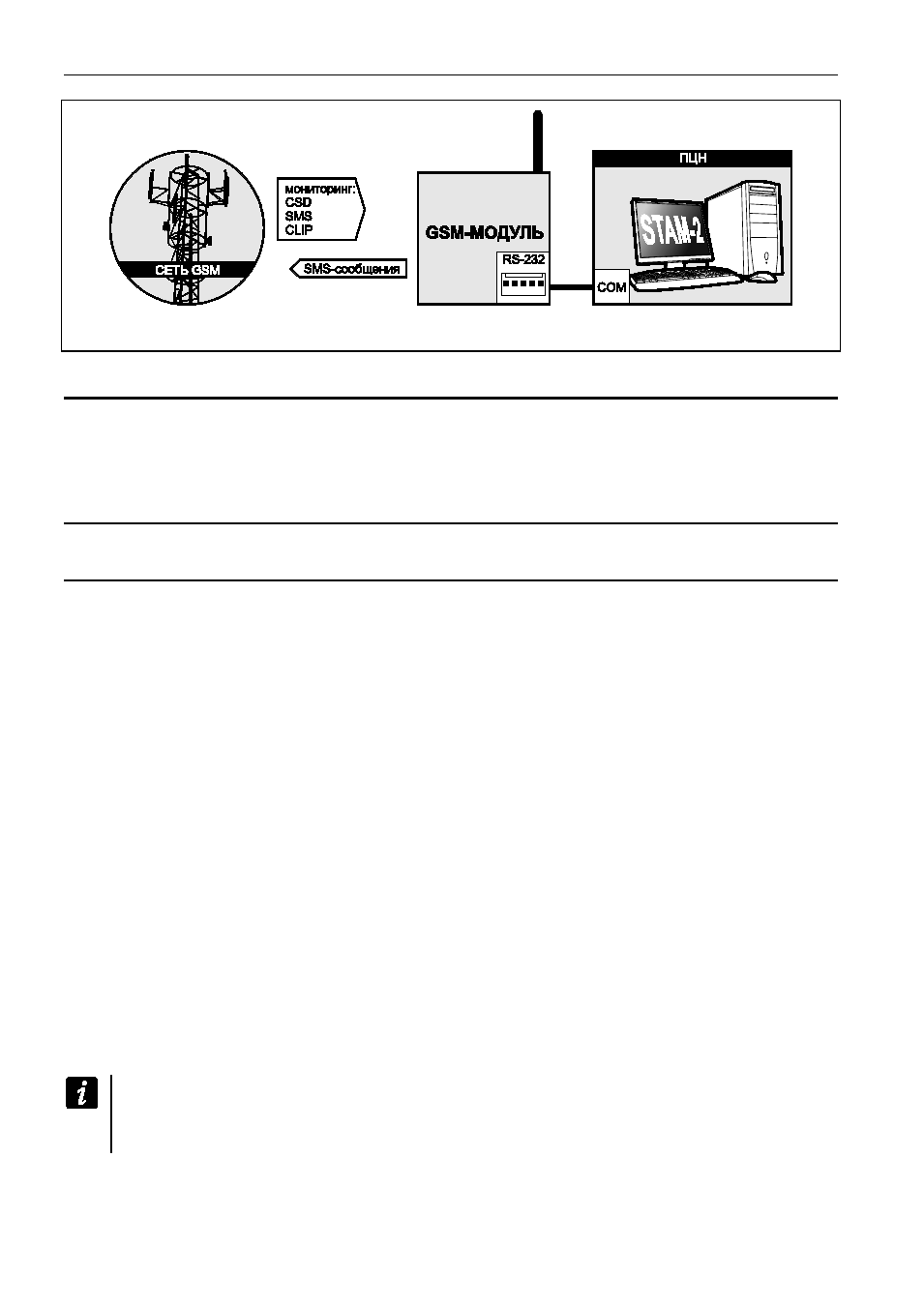

Рис. 4. Модуль, работающий с ПЦН STAM-2.
2.5
Р
АБОТА С МИНИ
-
АТС
Модуль может работать с частными мини-АТС в качестве дополнительной внешней
линии. С ее помощью могут осуществляться выходящие звонки на номера мобильных
телефонов. Это позволяет оптимизировать расходы.
3.
О
ПИСАНИЕ МОДУЛЯ
3.1
О
ПИСАНИЕ ПЕЧАТНОЙ ПЛАТЫ
Описание клемм:
+12V
–
вход питания (12 В DC ±15%).
GND
–
масса.
FLT
–
выход типа «открытый коллектор» OC, сигнализирующий проблему
с регистрацией в GSM-сети. Он переключается в активное состояние
по истечении приблизительно 10 минут с момента возникновения
проблемы. В активном состоянии выход замкнут на массу. Остается
в таком состоянии до момента устранения причины проблемы. Проблема
с регистрацией в сети GSM может быть вызвана:
–
отсутствием SIM-карты,
–
вводом неправильного PIN-кода,
–
отсутствием или повреждением антенны,
–
недоступностью сети GSM (отсутствие зоны действия сети),
–
повреждением телефона.
Дополнительную информацию о неисправности индицируют светодиоды
на печатной плате (см.: раздел «Способ светодиодной индикации»).
Выход может быть подключен к входу ПКП или может управлять работой
реле непосредственно.
R-1, T-1 –
выход телефонной линии (подключение ПКП, телефонного аппарата или
другого устройства, оборудованного телефонным коммуникатором).
При телефонном соединении модуль изменяет поляризацию постоянного
напряжения питания на клеммах выхода телефонной линии (клеммы T-1 и R-1),
что позволяет вести индивидуальную тарификацию телефонных вызовов.
IN1–IN4 –
входы модуля.
