2. Надвиньте насадку на нижнюю нагнетательную трубку.
3. Для фиксации насадки на нагнетательной трубке поверните ее по часовой стрелке до щелчка.

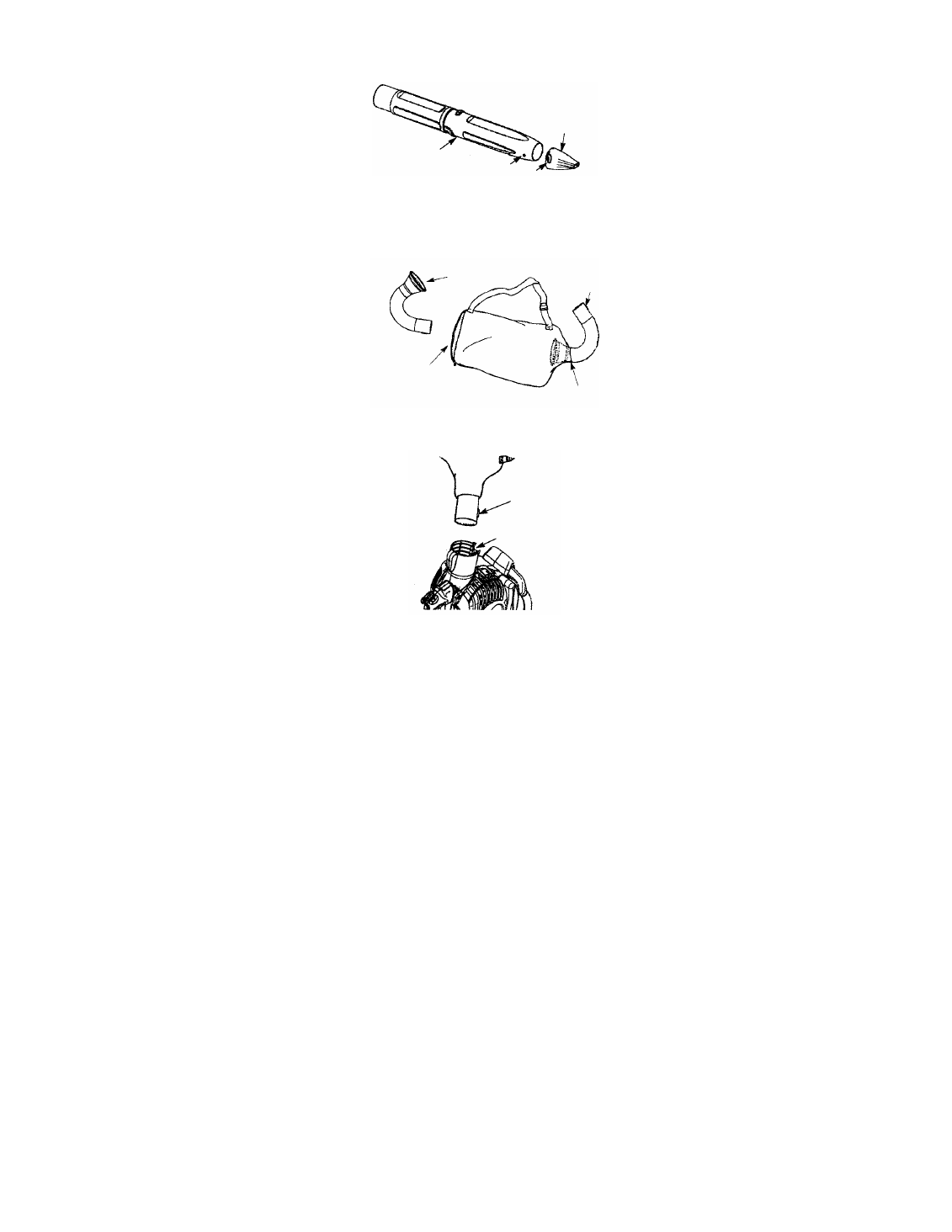

СБОРКА ПЫЛЕСОСА
СБОРКА МЕШКА ПЫЛЕСОСА ДЛЯ СБОРА МУСОРА
1. Расстегните молнию на мешке для сбора пыли и установите коленчатую трубу.
2. Пропихните наименьший конец коленчатой трубы через небольшое отверстие в мешке.
ПРИМЕЧАНИЕ: Убедитесь, что край небольшого отверстия находится на одном уровне с
расширенной частью коленчатой трубы и ее ребро находится внизу.
3.
Застегните молнию на мешке. Убедитесь, что молния полностью застегнута.
4. Паз Снимите трубу воздуходувки с двигателя.
5. Вставьте коленчатую трубу в выход воздуходувки. Убедитесь, что ребро коленчатой трубы совмещен
с пазом выхода воздуходувки.
6. Поверните ручку по часовой стрелке для фиксации коленчатой трубы.
СБОРКА ТРУБЫ ПЫЛЕСОСА
ПРЕДУПРЕЖДЕНИЕ:
Остановите двигатель и убедитесь, что лопасти крыльчатки прекратили
вращаться и только после этого открывайте люк подачи пылесоса, и вставляйте или убирайте трубы
пылесоса или воздуходувки. Вращающиеся лопатки крыльчатки могут привести к серьезным травмам.
1. Вставьте конец отвертки в защелку всасывающего отверстия.
Коленчатая
Небольшое отверстие
Отверстие на молнии
Выступ
Ребро
Канавка
Нижняя нагнетательная трубка
Фиксатор
Паз
Высокоскоростная насадка
