-- 32 --

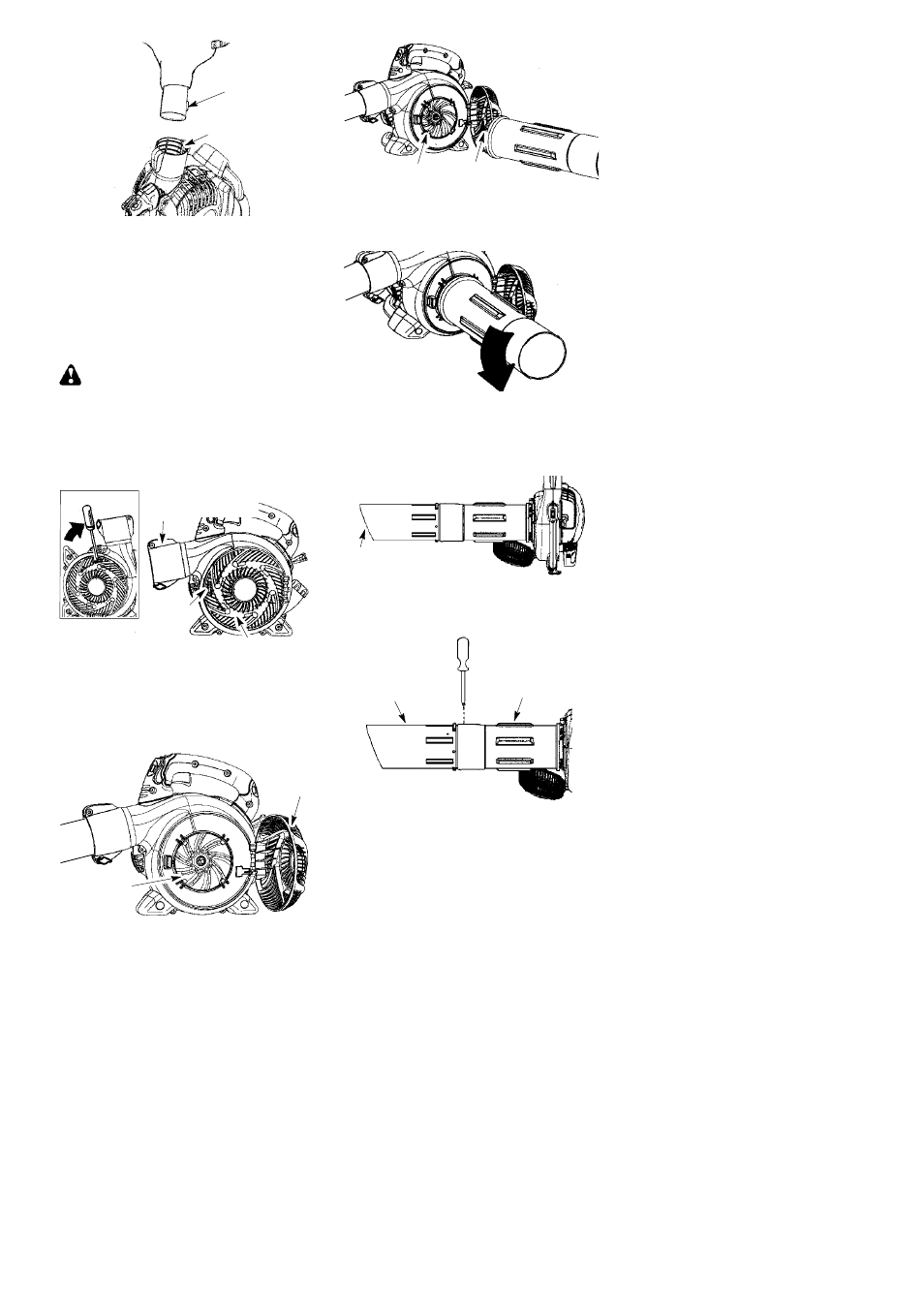

Briauna
Griovelis
5. Į pūstuvo išleidimo angą įkiškite alkūninį
vamzdį. Žiūrėkite, kad alkūninio vamzdžio
briauna būtų sulygiuota su pūstuvo
išleidimo angos grioveliu.
6. Rankenėlę pasukite pagal laikrodžio
rodyklę, kad užfiksuotumėte alkūninį
vamzdį.
VAKUUMINIO VAMZDŽIO MONTAVI-
MAS
PERSPĖJIMAS:
prieš atidarydami
vakuuminio įleidimo angos dureles arba
prieš įkišdami ar ištraukdami siurblio arba
pūstuvo vamzdžius, sustabdykite variklį ir įsi-
tikinkite, kad siurbliaračio ašmenys sustojo.
Besisukantys ašmenys gali rimtai sužeisti.
1. Įstatykite atsuktuvą į siurbimo įvado
užšovą.
Siurbimo įvado dangtelis
Užšovas
Pūstuvo
išleidžiamoji anga
Užšovas
2. Atsargiai kilstelėkite atsuktuvo rankeną
link prietaiso priekinės dalies, kad atšoktų
užšovas, tuo pat metu kita ranka traukda-
mi siurbimo įvado dangtelį.
3. Siurbimo įvado dangtelis turi būti atidarytas,
kol įstatysite viršutinį siurbimo vamzdį.
Siurbimo
įvado
dangtelis
Siurbimo
įvadas
4. Sulygiuokite siurbimo įvado iškyšas su
išpjovomis
ant
viršutinio
siurbimo
vamzdžio.
Iškyša
Išpjova
5. Įstatykite viršutinį siurbimo vamzdį į siur-
bimo įvada. Pasukite antgalį prieš
laikrodžio rodyklę, kol pajusite spragtel-
ėjima, reiškiantį, kad vamzdis saugiai
užsifiksavo pūstuve.
6. Sulygiuokite nelygųjį apatinio siurbimo
vamzdžio galą, kaip parodyta. Apatinį
vakuuminį vamzdį stumkite į viršutinį
vakuuminį vamzdį tol, kol apatinis vamz-
dis tvirtai įsistatys į viršutinį vamzdį (apy-
tikriai 7 cm).
Nelygusis apatinio
siurbimo vamzdžio galas
7. Kai vakuuminiai vamzdžiai bus sujungti, ant
apatinės viršutinio vamzdžio dalies raskite
etiketę. Šiuos du vamzdžius visam laikui
suveržkite pateiktu varžtu.
Apatinis
vakuuminis
vamzdis
Viršutinis
vakuuminis
vamzdis
KAIP ĮRENGINĮ ĮŠ SIURBLIO PAV-
ERSTI Į PŪSTUVĄ
1. Lenktąjį vamzdį ir siurbimo maišą
ištraukite sukdami rankenėlę prieš
laikrodžio rodyklę, kad atsipalaiduotų
lenktasis vamzdis.
2. Siurbimo vamzdžius ištraukite sukdami
juos pagal laikrodžio rodyklę.
3. Uždenkite siurbimo įvado dangtelį; patik-
rinkite, ar užsifiksavo užšovas.
4. Vėl sumontuokite pūstuvo vamzdį (žr.
PŪSTUVO VAMZDŽIO MONTAVIMAS).
