PASTABA:
jeigu degalų filtras tuščiame
degalų bake barška --- tai yra normalu.
MONTAVIMAS
PERSPĖJIMAS:
prieš atidarydami
vakuuminio įleidimo angos dureles arba
prieš įkišdami ar ištraukdami siurblio arba
pūstuvo vamzdžius, sustabdykite variklį ir įsi-
tikinkite, kad siurbliaračio ašmenys sustojo.
Besisukantys ašmenys gali rimtai sužeisti.
Prieš atlikdami techninę priežiūrą arba dirb-
dami su judančiomis dalimis, atjunkite
uždegimo žvakę.
PERSPĖJIMAS:
jeigu įrenginį ga-
vote sumontuotą, pakartokite visus montavi-
mo veiksmus, kad įsitikintumėte, jog įrengi-
nys yra tinkamai sumontuotas, o visi
veržikliai stipriai suveržti. Vadovaukitės visa
saugos informacija, kuri pateikiama šiame
vadove ir ant įrenginio.
D
Montavimui atlikti prireiks standartinio at-
suktuvo.

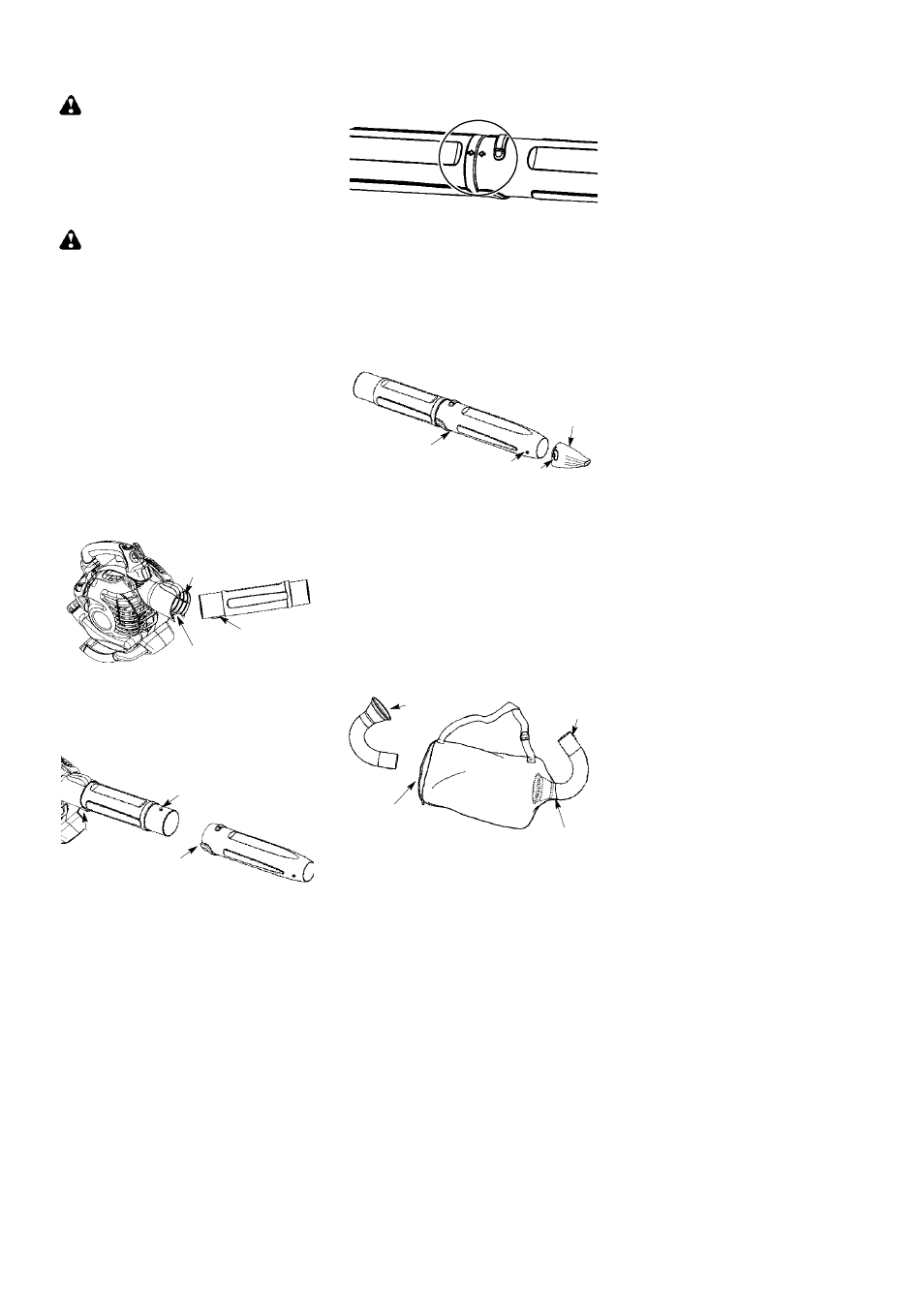

PŪSTUVO MONTAVIMAS
PŪSTUVO VAMZDŽIO MONTAVI-
MAS
1. Sulygiuokite viršutinio pūstuvo vamzdžio
briaunelę su grioveliu ant pustuvo išvado;
įstumkite vamzdį į vietą.
PASTABA:
Kad pūtimo vamzdžiai įsistatytų į
pūtimo išvadą, reikia pakankamai atleisti
vamzdžio suveržiamąjį varžtą. Atleiskite varžtą
sukdami jį prieš laikrodžio rodyklę.
Pūstuvo išleidžiamoji
anga
Griovelis
Briauna
2. Įtvirtinkite vamzdžius, sukdami varžtą pa-
gal laikrodžio rodyklę.
3. Sulygiuokite apatinio pūstuvo vamzdžio
išpjovas su iškyšomis ant viršutinio
pūstuvo vamzdžio.
Vamzdžių
suveržiama-
sis varžtas
ir veržlė
Viršutinis pūstuvo
vamzdis
Apatinis pūstuvo
vamzdis
Iškyša
Išpjova
4. Įstumkite apatinį pūstuvo vamzdį į
viršutinį pūstuvo vamzdį.
5. Pasukite apatinį pūstuvo vamzdį pagal
laikrodžio
rodyklę,
kol
pajusite
spragtelėjimą, reiškiantį, kad apatinis
pūstuvo vamzdis saugiai užsifiksavo
viršutiniame.
PASTABA:
Teisingai sumontavus viršutinį ir
apatinį pūstuvo vamzdžius, rodyklės ant
abiejų vamzdžių turi būti sulygiuotos.
6. Norėdami išimti vamzdžius, sukdami varžtą
prieš prieš laikrodžio rodyklę atpalaiduokite
juos; ištraukite vamzdžius.
GREITAEIGIO ANTGALIO MONTAVI-
MAS
Jei reikia stipresnės oro srovės, naudokite
greitaeigį antgalį.
1. Sulygiuokite
antgalio
išpjovas
su
iškyšomis
ant
apatinio
pūstuvo
vamzdžio.
Apatinis
pūstuvo
vamzdis
Greitaeigis
antgalis
Iškyša Išpjova
2. Užmaukite antgalį ant apatinio vamzdžio.
3. Pasukite antgalį pagal laikrodžio rodyklę,
kol pajusite spragtelėjima, reiškiantį, kad
antgalis saugiai užsifiksavo apatiniame
pūstuvo vamzdyje.
VAKUUMINIO MONTAVIMAS
VAKUUMINIO MAIŠELIO MONTAVI-
MAS
1. Atitraukite
vakuuminio
maišelio
užtrauktuką ir įkiškite alkūninį vamzdį.
2. Mažajį alkūninio vamzdžio galą prakiškite
pro mažą angą maišelyje.
Anga su
užtrauktuku
Alkūninis
vamzdis
Briauna
Maža anga
PASTABA:
žiūrėkite, kad mažos angos
kraštas būtų lygiai su platėjančia alkūninio
vamzdžio dalimi, o alkūninio vamzdžio briau-
na būtų apačioje.
3. Užtraukite maišelio užtrauktuką. Įsitikinkite,
kad užtrauktukas būtų iki galo užtrauktas.
4. Nuo variklio nuimkite pūstuvo vamzdį.
