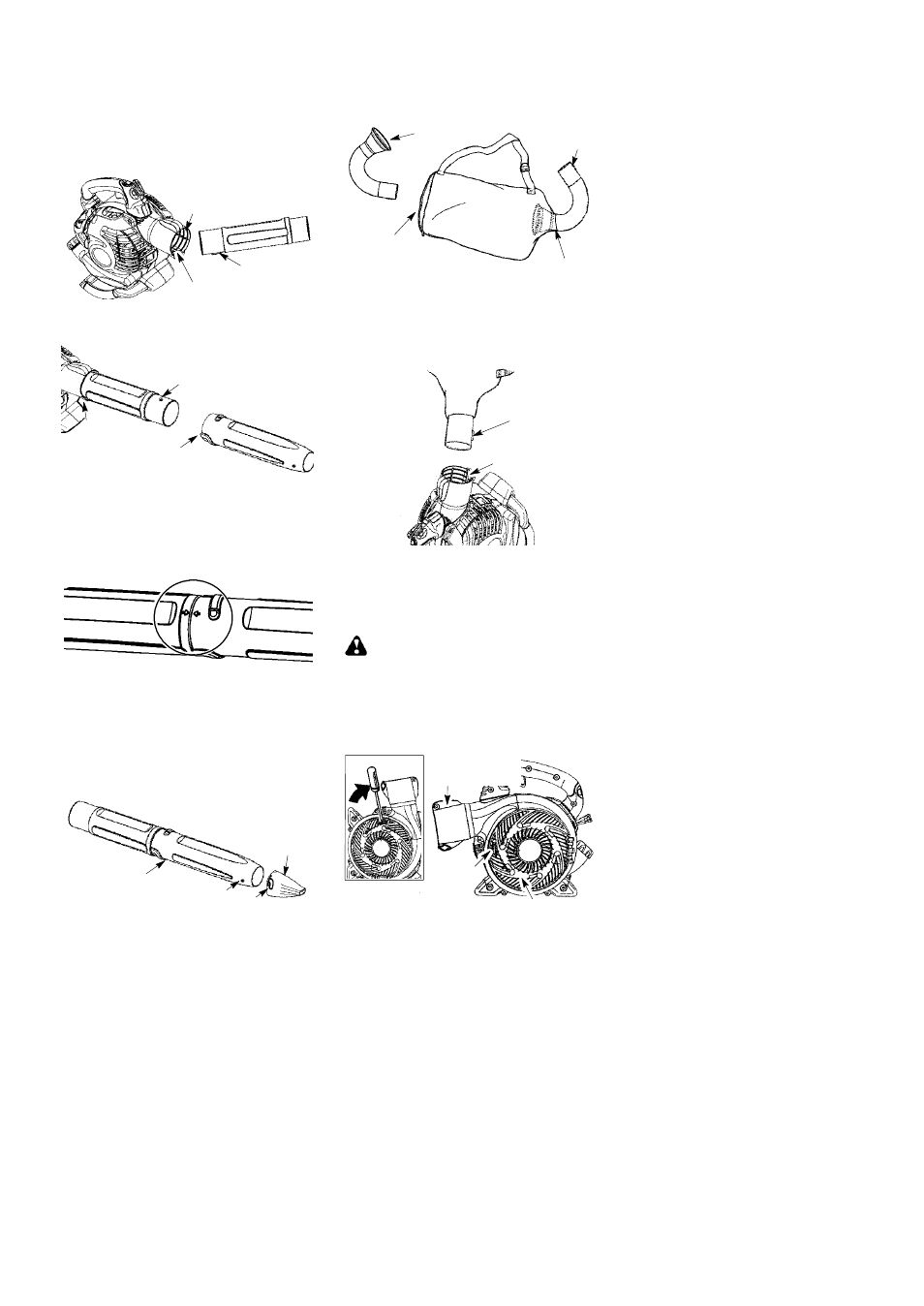

PUHURI KOKKUPANEK
PUHURI TORU KOKKUPANEK
1. Joondage puhuri ülemise toru ribi puhuri
väljalaskeava soonega ja libistage toru
kohale.
MÄRKUS:
Toru kinnituspolt peab liikuma
piisavalt vabalt, et puhuri torusid saaks pai-
galdada väljalaskeavasse. Polti saab lahti
keerata vastupäeva.
Puhuri
väljalaskeava
Soon
Ribi
2. Toru kinnitamiseks keerake polti päripäeva.
3. Joondage puhuri alumise toru avad üle-
mise toru sakkidega.
Toru klambri
polt ja
mutter
Puhuri ülemine
toru
Puhuri alumine
toru
Sakk
Ava
4. Libistage alumine puhuri toru ülemisse.
5. Keerake alumist puhuri toru päripäeva
kuni tunnete alumise ja ülemise toru kinni-
tumisele viitavat klõpsu.
MÄRKUS:
Kui alumine ja ülemine toru on
korrektselt kokku pandud, on mõlemal torul
asetsevad nooled joondatud.
6. Torude kinnitusest vabastamiseks keer-
ake polti vastupäeva ja eemaldage
seejärel torud.
KÕRGSURVE OTSIKU
KOKKUPANEK
Kui soovite saada tugevamat õhuvoolu, ka-
sutage kõrgsurve otsikut.
1. Joondage otsiku avad puhuri alumise
toru sakkidega.
Puhuri alumine toru
Kõrgsurve
otsik
Sakk Ava
2. Libistage otsik alumisse torusse.
3. Keerake alumist puhuri toru päripäeva
kuni tunnete otsiku ja alumise toru kinni-
tumisele viitavat klõpsu.
IMURI KOKKUPANEK
IMURI KOTI KOKKUPANEK
1. Avage imuri koti tõmblukk ja pange to-
rupõlv tekkinud avausse.
2. Lükake torupõlve väike ots läbi kotis ole-
va väikese avause.
Ribi
Tõmblukuga
avaus
Torupõlv
Väike ava
MÄRKUS:
Veenduge, et koti väikese
avause serv oleks tihedalt vastu torupõlve,
ning et torupõlve ribi on all.
3. Sulgege koti tõmblukk. Jälgige, et
tõmblukk oleks lõpuni kinni tõmmatud.
4. Eemaldage puhuri toru mootori küljest.
Ribi
Soon
5. Lükake torupõlv puhuri väljalaskeavasse.
Veenduge, et torupõlve ribi on puhuri
väljalaskeava soonega kohakuti.
6. Torupõlve kinnitamiseks keerake ühen-
duslüli päripäeva.
IMURI TORU KOKKUPANEK
HOIATUS!
Seisake mootor ja veen-
duge, et rootorilabad ei liigu, enne kui avate
imuri sisselaskeava ukse või püüate paigal-
dada või eemaldada imuri- või puhuri toru-
sid. Pöörlevad labad võivad põhjustada tõsi-
seid vigastusi.
1. Sisestage kruvikeeraja ots sissetõmbea-
va kinnitusse.
Kinniti
Puhuri
väljalaskeava
Kinniti
Sissetõmbeava kate
2. Kinnituse vabastamiseks kallutage käepi-
det kruvikeerajaga õrnalt esiosa poole ja
tõmmake samal ajal sissetõmbeava katet
teise käega.
