Подключения
В этом разделе описано выполнение подключений громкоговорителей,
записывающих устройств, антенн и сетевых подключений.
Выполнение других подключений описано в следующих разделах.
 Подключение беспроводного ресивера (  стр . 27)
ПРИМЕЧАНИЕ
 Не включайте кабель питания в сеть, пока не завершены все остальные
соединения.
 При выполнении подключений см. Руководство пользователя других
компонентов.
 Убедитесь, что правильно подключили левый и правый каналы (левый
к левому и правый к правому).
 Не прокладывайте кабели питания в одной связке с кабелями
подсоединения. В противном случае возможно появление помех.

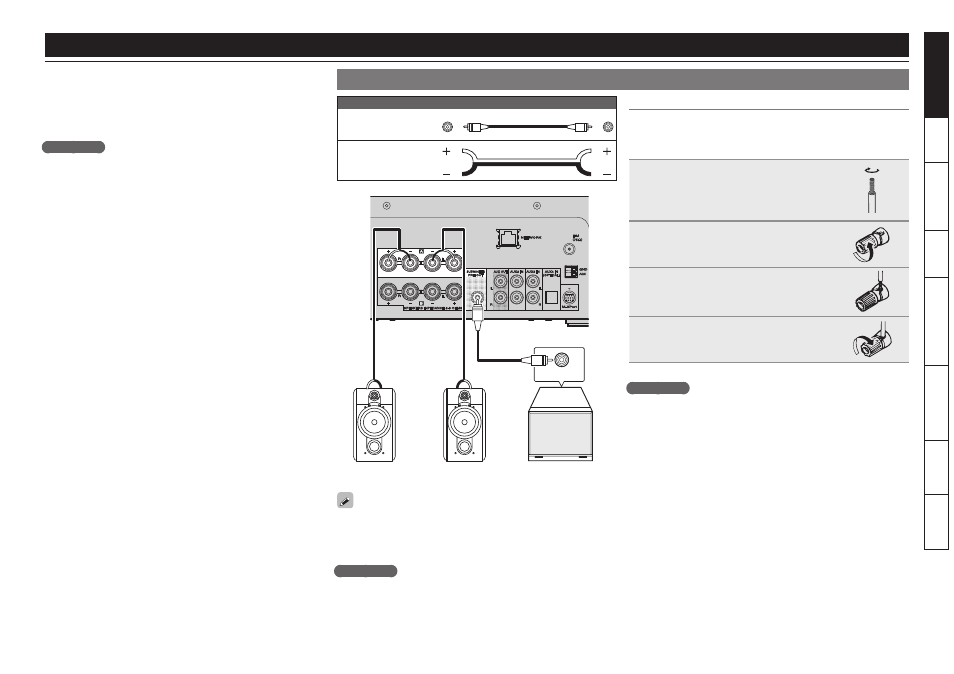

Подключение громкоговорителей
Аудио кабель (приобретается отдельно)
Штекерный кабель (Черный)
Кабель громкоговорителей
Настройте выход громкоговорителей устройства в соответствии с
выполненными подключениями к разъемам А и В (

стр. 33 «Настройка
выходов громкоговорителей»). Настройка по умолчанию - SPEAKER A.
ПРИМЕЧАНИЕ
До начала выполнения настроек громкоговорителей не забудьте
уменьшить уровень громкости звука.
Подключение кабелей громкоговорителей
Внимательно проверьте каналы левый (L) и правый (R), а также полярность
+ (красный) и – (черный) кабелей громкоговорителей, подключенных к
устройству, и убедитесь в их правильном подключении.
1 Очистите около 10 мм изоляции
кабеля громкоговорителя, затем
скрутите оголенные сердечники или
воспользуйтесь креплением.
2 Поверните разъем громкоговорителя
против часовой стрелки для его
ослабления.
3 Вставьте сердечник кабеля
громкоговорителей в разъем
громкоговорителя до упора.
4 Поверните разъем громкоговорителя
по часовой стрелке и затяните
контакт.
ПРИМЕЧАНИЕ
 Используйте громкоговорители с сопротивлением от 6 до 8 Ом. При
использовании громкоговорителей с другим сопротивлением может
включиться схема защиты.
 Надежно закрепите кабели громкоговорителей, так чтобы они не
выпадали из разъемов. Если провода коснутся задней панели или
провода + и – коснутся друг друга, сработает схема защиты (

стр. 6 «Схема защиты»).
 Не касайтесь клемм громкоговорителей при включении питания. Это
может привести к удару электрическим током.
Входные разъемы
Сабвуфер со
встроенным
усилителем
