Наименование кнопок и их функции

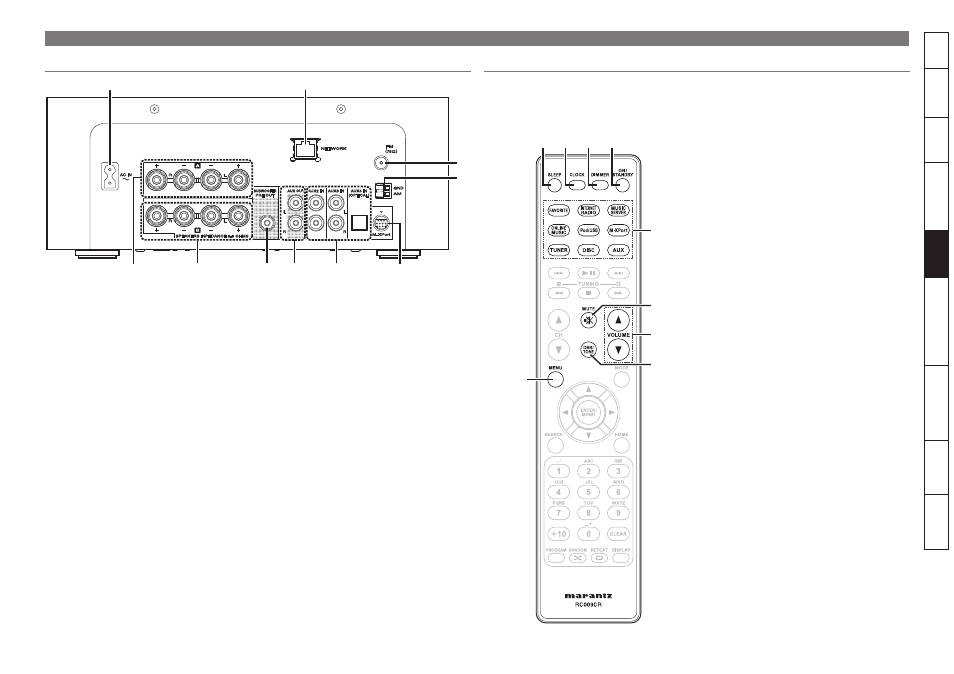

Задняя панель
Пульт ДУ
В этом разделе описаны кнопки, используемые для воспроизведения каждого источника входного сигнала.
Кнопки, действующие при поступлении всех входных сигналов источников
(CD, TUNER, iPod, USB и NETWORK)
Выходные разъемы для
громкоговорителей А . . . . . . . . . . . . . . . . . . . . . . . (5)
Используются для подключения
громкоговорителей.
Выходные разъемы для
громкоговорителей В . . . . . . . . . . . . . . . . . . . . . . . . .(33)
Используются для подключения
громкоговорителей.
Разъем SUBWOOFER PRE OUT . . . . . . . . . . . . . . . . . (5)
Предназначен для подключения входных
разъемов активного сабвуфера.
Разъемы AUX OUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (6)
Используются для подключения внешнего
предусилителя.
Разъемы AUX IN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (6)
Подключите эти разъемы к записывающему
устройству CD или MD дисков.
Пульт ДУ
Разъем M-XPort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(27)
Используется для подключения беспроводного
ресивера RX101.
Разъем для антенны AM . . . . . . . . . . . . . . . . . . . . . . . (7)
Используется для подключения антенны АМ из
комплекта поставки ресивера.
Разъем для антенны FM . . . . . . . . . . . . . . . . . . . . . . . (7)
Используется для подключения антенны FМ. При
плохом приеме сигнала воспользуйтесь внешней
антенной.
Разъем NETWORK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (8)
Вход AC (AC IN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(10)
Используется для подключения входящего в
комплект кабеля питания.
Кнопка SLEEP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (13)
Кнопка CLOCK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (29)
Кнопка DIMMER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (13)
Кнопка ON/STANDBY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (11)
Кнопка выбора источника входного сигнала . (12)
Кнопка MUTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (12)
Кнопки управления общим уровнем громкости
(VOLUME) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (12)
Кнопка DBB/TONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (12)
Кнопка MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (27)
