Инструкция по эксплуатации Cybex 625C Cycle Bike
Страница 17
Руководство по эксплуатации владельца Cybex
17

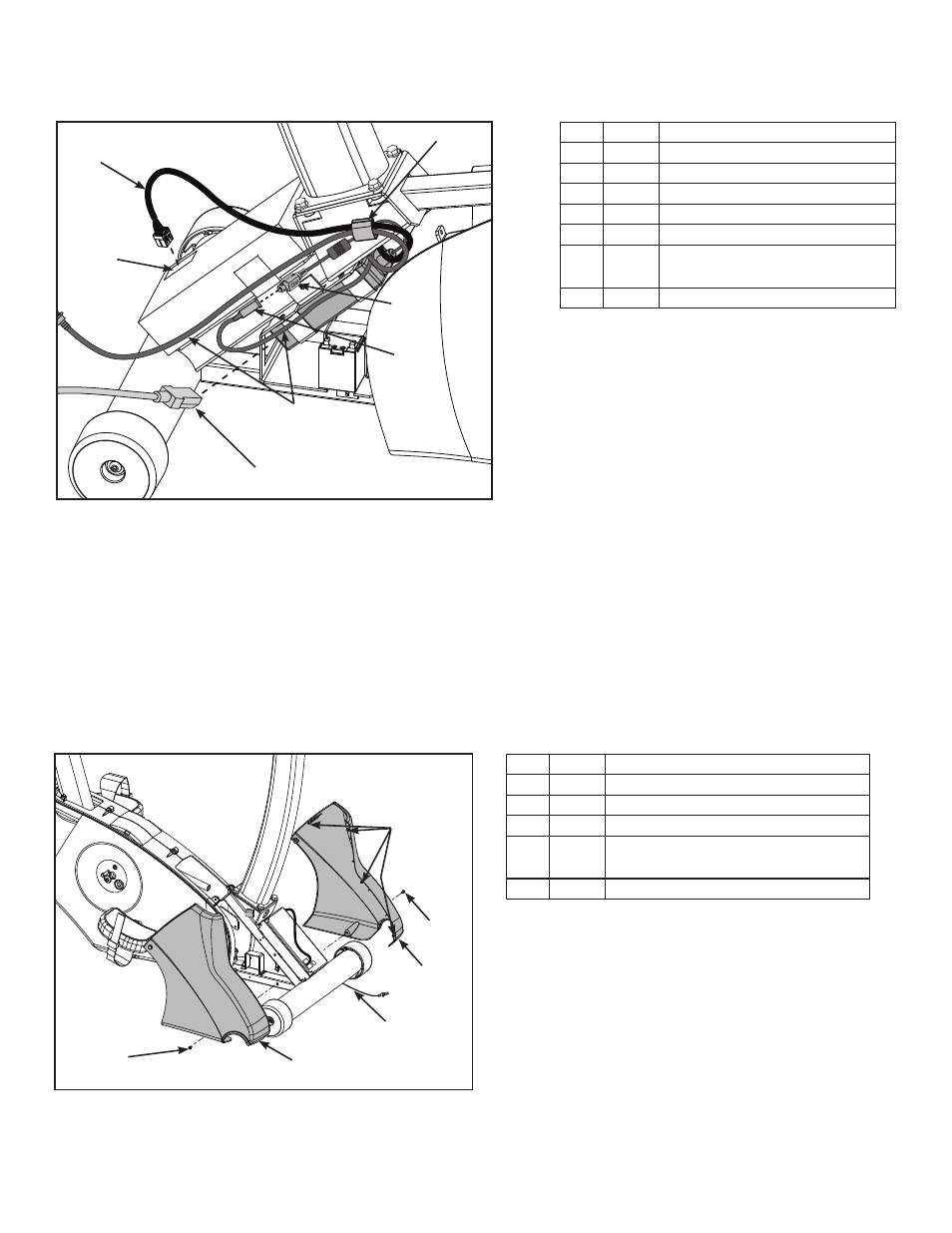

6. Проложите кабели через серый зажим на контроллере.
2
3
7
4
5
1
6
Item Description
1
Кабель дисплея
2
13 Разъем кабеля дисплея
3
Серый зажим
4
Выход источника питания
5
Разъем DIN кабеля консоли
6
Кабели аудио/видео
(необязательные)
7
11 Сетевой шнур
7. Вставьте кабель дисплея в разъем на нижней контрольной плате. Разъем кабеля должен
быть надежно вставлен.
8. Подключите разъем DIN кабеля консоли к выходу источника питания. Убедитесь, что оба
разъема надежно закреплены и не могут быть разъединены, если только не потянуть за
муфту.
Установите передние крышки
1. Установите переднюю левую крышку при помощи одного винта, используя
крестообразную отвертку.
2
5
4
3
2
1
Item Description
1
Пластмассовые соединители
2
14 Винт
3
Передняя левая крышка
4
Кабели аудио/видео
(необязательные)
5
Передняя правая крышка
2. Проложите дополнительные кабели аудио/видео через передние крышки к лицевой
части устройства. Не зажимайте и не повреждайте кабели при сборке.
