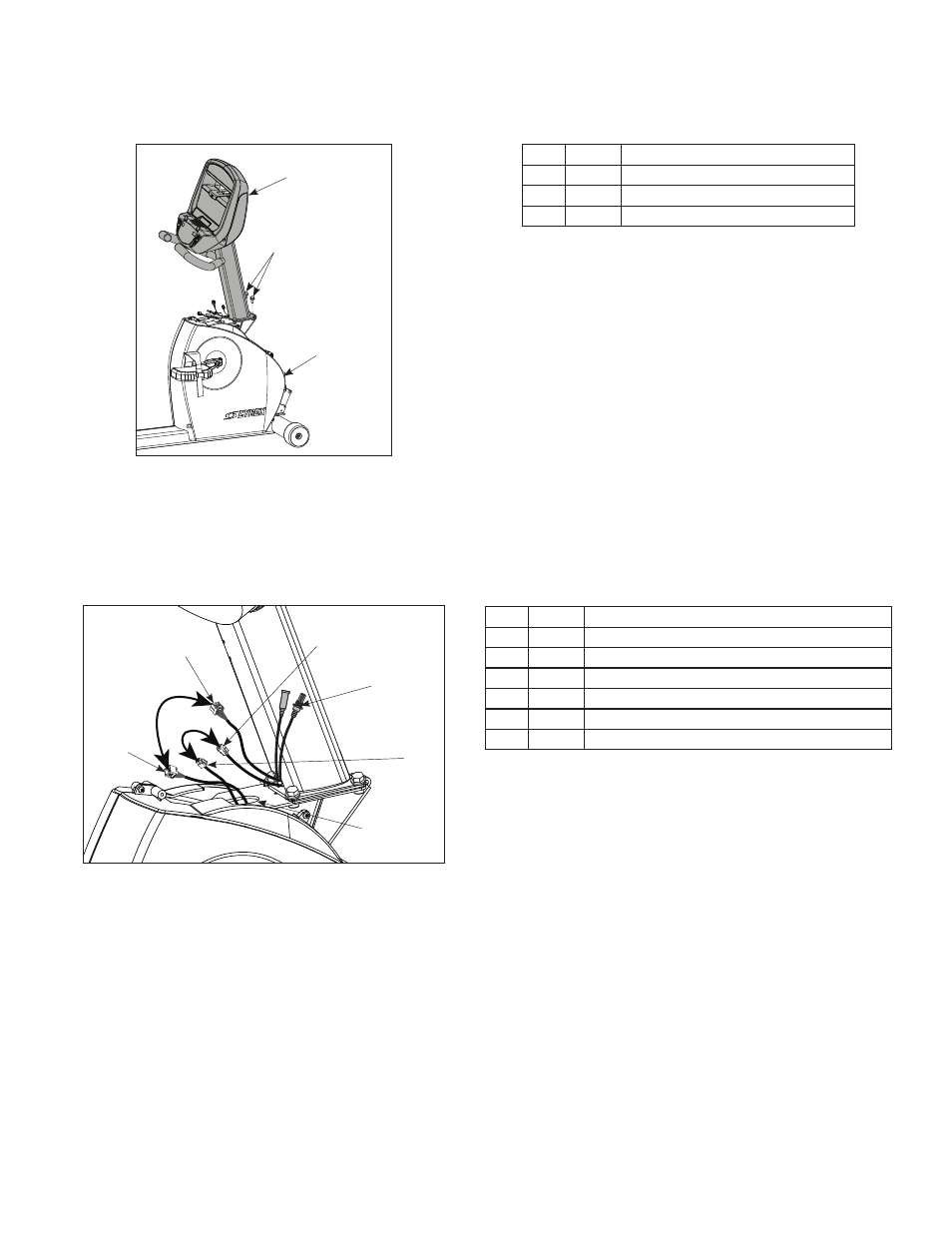

2. Разместите консоль в сборе на основании в правильном положении. Для этого вставьте
ее в два крепежных винта.
2
3
1
Item Description
1
Консоль в сборе
2
13 Винты (2)
3
Основание в сборе
3. Вручную вкрутите два других винта.
4. Прочно затяните четыре винта при помощи гаечного ключа на 1/2 дюйма.
5. Вставьте разъем верхнего кабеля дисплея в разъем нижнего кабеля дисплея. Убедитесь
в том, что разъемы защелкнуты и прочно скреплены.
1
3
6
4
2
5
Item Description
1
Разъем верхнего кабеля дисплея
2
Разъем нижнего кабеля дисплея
3
Разъем верхнего кабеля пульса
4
Кабели аудио/видео (опционные)
5
Разъем нижнего кабеля пульса
6
Верхнее отверстие в раме
6. Вставьте разъем верхнего кабеля пульса в разъем нижнего кабеля пульса.
7. Заделайте все разъемы кабеля в верхнее отверстие в раме. Не зажимайте и не
повреждайте кабели при сборке.
