Cybex 525C Bike - Инструкция (Страница 17)

Руководство по эксплуатации владельца Cybex
17

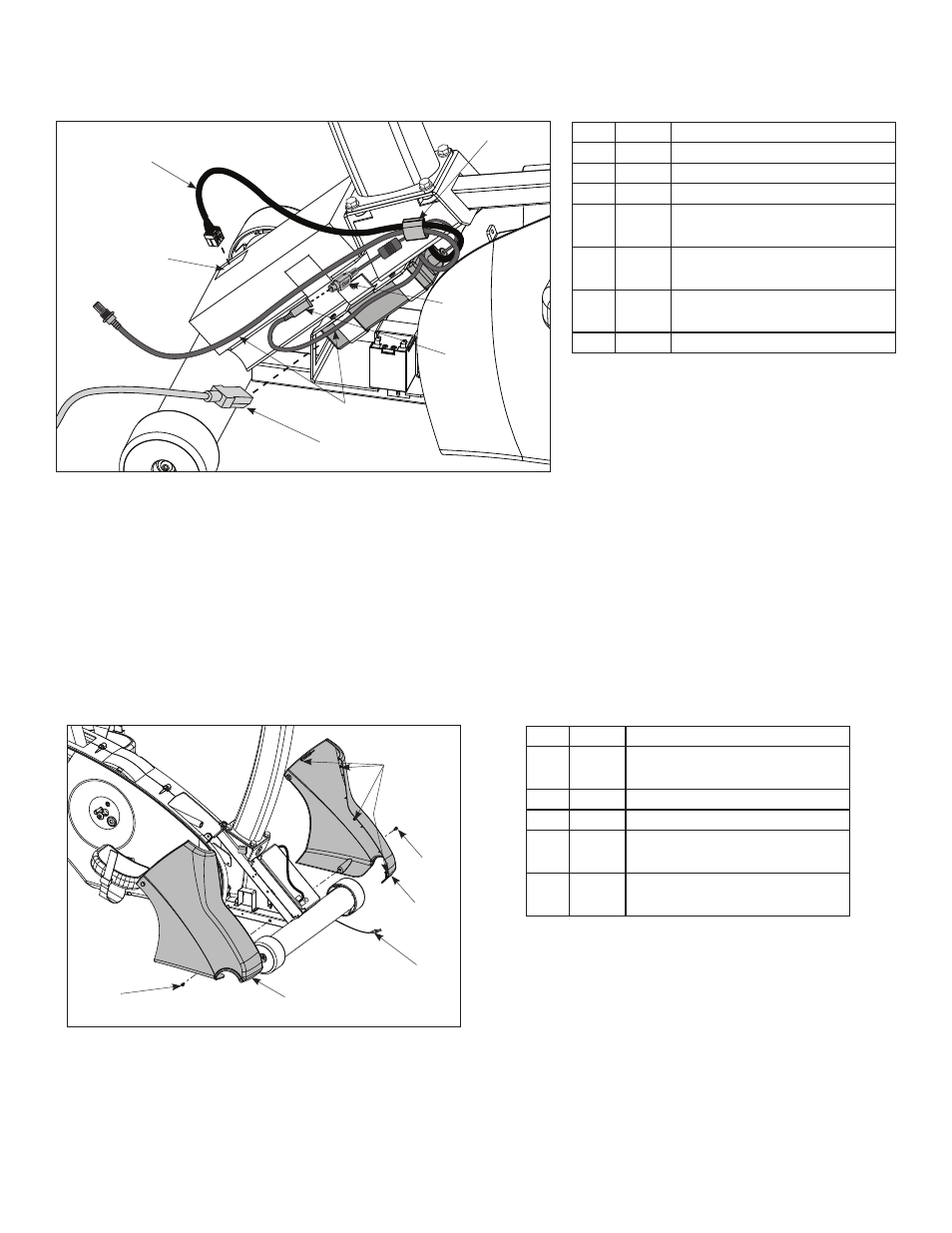

6. Проложите кабели через серый зажим на контроллере.
2
3
7
4
5
1
6
Item Description
1 Кабель дисплея
2 Разъем кабеля дисплея
3 Серый зажим
4 Выход источника
питания
5 Разъем DIN кабеля
консоли
6 Кабели аудио/видео
(необязательные)
7 11 Сетевой шнур
7. Вставьте кабель дисплея в разъем на нижней контрольной плате. Разъем кабеля должен
быть надежно вставлен.
8. Подключите разъем DIN кабеля консоли к выходу источника питания. Убедитесь, что оба
разъема надежно закреплены и не могут быть разъединены, если только не потянуть за
муфту.
Установите передние крышки.
1. Установите переднюю левую крышку при помощи одного винта, используя
крестообразную отвертку.
2
5
4
3
2
1
Item Description
1 Пластмассовые
соединители
2 14 Винт (2)
3 Передняя левая крышка
4 Кабели аудио/видео
(необязательные)
5 Передняя правая
крышка
2. Проложите дополнительные кабели аудио/видео через передние крышки к лицевой
части устройства. Не зажимайте и не повреждайте кабели при сборке.
Кроме крепежных винтов, имеются четыре пластмассовых соединителя, которые скрепляют
передние крышки. Убедитесь в том, что все четыре пластмассовых соединителя правильно
вставлены в переднюю крышку.
